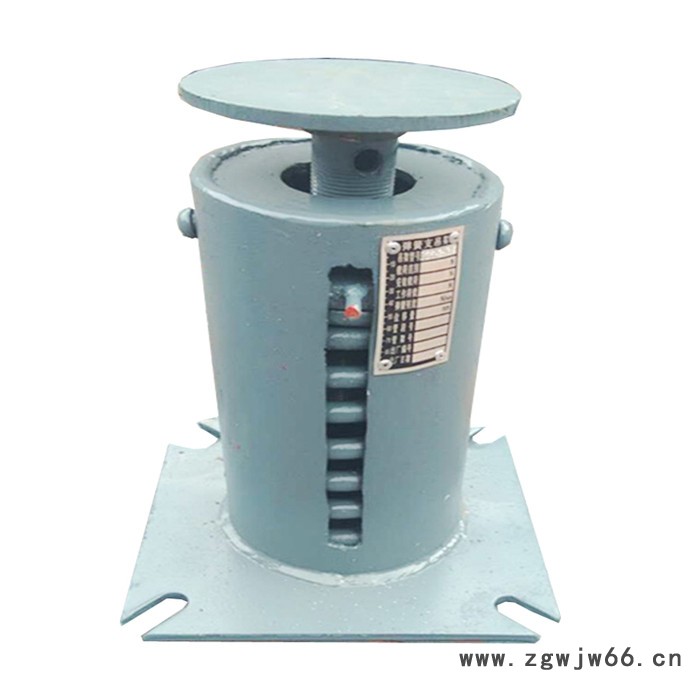

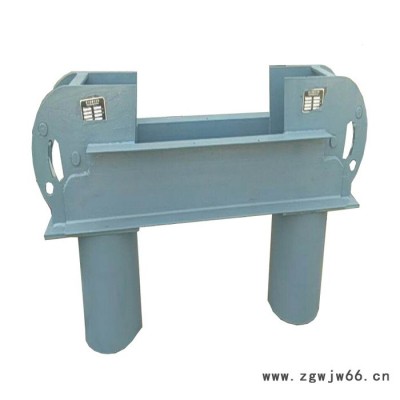

整定式弹簧组件 支架整定弹簧组件 横担整定弹簧组件 电厂专用 齐鑫T4

支架弹簧		横担整定弹簧支吊架		恒力弹簧支架

      整定式弹簧组件 支架整定弹簧组件 横担整定弹簧组件 电厂专用 齐鑫T4

        弹簧支吊架是按力矩平衡原理设计的一种机械装置。可以通过它来悬吊和支撑管道及设备，此时，当管道或设备产生位移时，只要在预先选定的载荷位移内。弹簧支吊架是按力矩平衡原理设计的一种机械装置。可以通过它来悬吊和支撑管道及设备，此时，当管道或设备产生位移时，只要在预先选定的载荷位移内，不管其位移变化有多大，它们可以通过弹簧支架而始终获得恒定的支撑力。从而**不会给管道或设备带来新的附加压力，这样**可以避免造成重大的设备和安全事故。
    一般在有热位移较大的重要部位**应考虑设置弹簧支吊架，由于恒力弹簧支吊架的这一特点，因此在普通热力发电厂**、石油和化工等热动力装置中得到愈来愈广泛的应用.

  弹簧支架的安装调整注意事项
1、弹簧刻度铭牌朝向应处于便于观测的位置，同时弹簧定位销要朝向便于拆除的位置。

2、在安装前调整弹簧调整螺栓高度，使其位于行程中部，便于以后调整。弹簧支架制作偏差应由支架及吊杆来调整，不得使用弹簧调整螺栓调节。

3、管道水联运后应将弹簧锁定销拆除，将弹簧调整到设计规定值并作好调整记录。

  整定弹簧组件安装时应注意。
1＞ 安装前应核对验收弹簧组件与设计图纸—支吊架安装图或支吊架一览表的要求是否符合，并验收弹簧组件的出厂技术文件。
2＞ 整定弹簧组件外壳上有荷载—变形量指示牌，指示牌上标明有管道名称及支吊 架编号，并有红色箭头H和黄色箭头C表示运行（工作）荷载位置和冷态（安装）荷载位置。
3＞ 弹簧组件按支吊架设计进行安装后，在管道水压试验之前不得将定们销取出， 水压试验时，由于定位销盥洗室，使弹簧吊架暂时成为刚性吊架，以保证弹簧的工作性能。水压试验后，可按下列方法取出定位销。
A， 当定位销如图所示向上时，表示过荷载状态。即吊架荷载超过了弹簧的整 定荷载，此时应将花兰螺丝稍许放松，使定位销水平，如图2所示时，即能轻松地拔出定位销。
B， 当定位销如图3所示向下时，表示荷载不足状态，此时应将花兰螺丝稍许 旋紧。 定位销取出后，应用铅丝捆在一起挂在弹簧组件上，以备需要重新锁定时使用。
4＞ 运行前，应检查位移指示器是否在C之处，如有偏差应记录备案。试运中，应检查在运行状态时位移指示器是否在H之处，并记录备案。  C与H之间的相对变形量**是支吊点处管道的热位移值△Yt。
