| 包装 | 木箱 |
|---|---|
| 材质 | 碳钢 |
| 产地 | 河北沧州 |
| 规格 | T2.110 |
| 结构形式 | 立式 |
| 生产厂家 | 齐鑫 |
| 适用范围 | 管道辅助材料 |
| 形状 | 长方形 |
| 种类 | 弹簧组件 |
| 品牌 | 齐鑫 |
| 型号 | T2.110 |
| 质量认证 | ISO9001-2000 |
| 单板整定弹簧吊架 | 双板整定弹簧吊架 | 上下方整定弹簧吊架 | ||
| 支架弹簧 | 横担整定弹簧支吊架 | 恒力弹簧支架 | ||

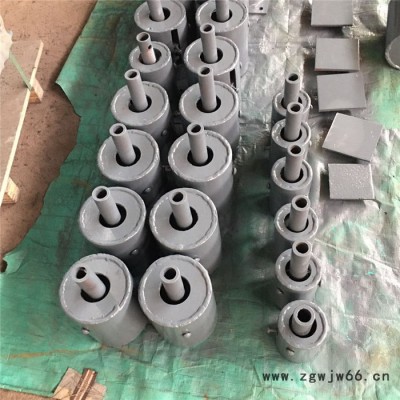

齐鑫T2.110 双板弹簧组件 整定弹簧组件 支架弹簧组件 管道弹簧支吊架 发电厂专用
整定弹簧组件安装时应注意。
1＞ 安装前应核对验收弹簧组件与设计图纸—支吊架安装图或支吊架一览表的要求是否符合，并验收弹簧组件的出厂技术文件。

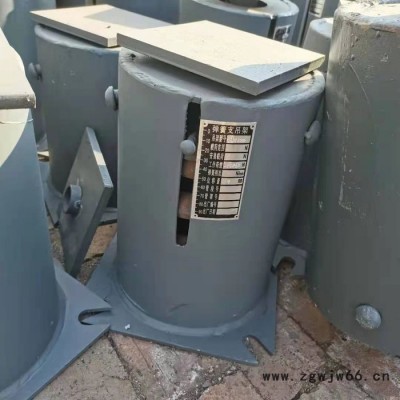

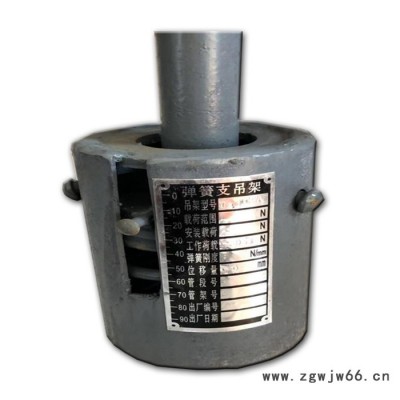

2＞ 整定弹簧组件外壳上有荷载—变形量指示牌，指示牌上标明有管道名称及支吊 架编号，并有红色箭头H和黄色箭头C表示运行（工作）荷载位置和冷态（安装）荷载位置。
3＞ 弹簧组件按支吊架设计进行安装后，在管道水压试验之前不得将定们销取出， 水压试验时，由于定位销盥洗室，使弹簧吊架暂时成为刚性吊架，以保证弹簧的工作性能。水压试验后，可按下列方法取出定位销。
A， 当定位销如图所示向上时，表示过荷载状态。即吊架荷载超过了弹簧的整 定荷载，此时应将花兰螺丝稍许放松，使定位销水平，如图2所示时，即能轻松地拔出定位销。
B， 当定位销如图3所示向下时，表示荷载不足状态，此时应将花兰螺丝稍许 旋紧。 定位销取出后，应用铅丝捆在一起挂在弹簧组件上，以备需要重新锁定时使用。
4＞ 运行前，应检查位移指示器是否在C之处，如有偏差应记录备案。试运中，应检查在运行状态时位移指示器是否在H之处，并记录备案。 C与H之间的相对变形量**是支吊点处管道的热位移值△Yt。
整定式弹簧支吊架具体分析：
(一)、用处和适用规模： 整定式绷簧支吊架有两大系列，首要是由西北电力描绘院描绘的T1、T2、T3、T4、T5型和华东电力描绘院描绘的TH1、TH2、TH3型，两系列的根本特性一样，广泛用于电力、冶金、化工、石油、纺织等工业，在运转中产生热位移的管道体系及其设备设备。 本吊架习惯荷载规模为200～210000N，适用热位移量为40、45、80、90、120、135mm，运用温度规模-40℃～120℃。
(二)、布局方式和类型表明办法： 本吊架依据装置方式分为中心衔接吊架绷簧TH1上下衔接吊架绷簧TH2、支架绷簧TH3三种类型。 TH1又分为A、B、C三种类型； TH1A(T1)为单耳衔接吊架绷簧； TH1B(T2)为双耳衔接吊架绷簧； TH1C为螺纹衔接吊架绷簧； 这三种类型绷簧，首要用于悬挂在钢梁、管梁、底板上。 TH2(T3)适用于装置在钢梁上； TH3(T4)首要用于放置在根底、钢梁、楼板上； T5 并联悬吊型。
