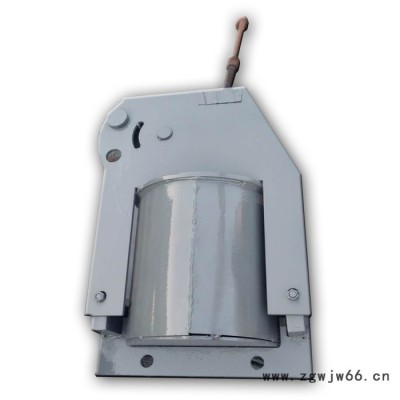

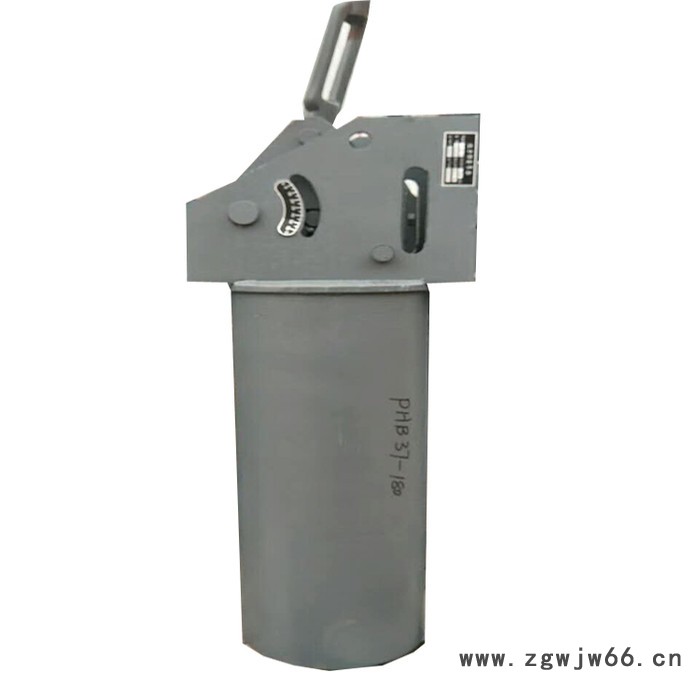

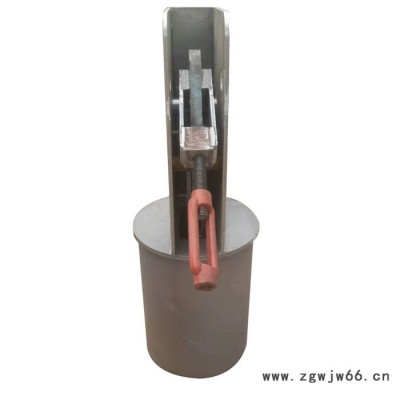

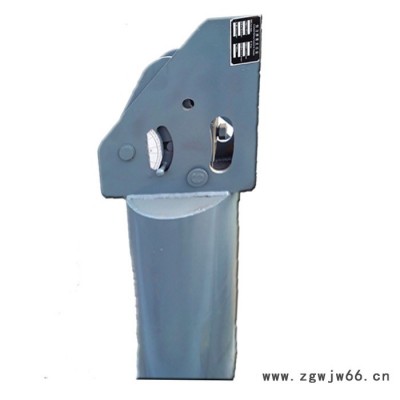

齐鑫PHB 恒力弹簧支吊架 式恒力弹簧支吊架 立式恒力弹簧支吊架

齐鑫PHB 恒力弹簧支吊架 式恒力弹簧支吊架 立式恒力弹簧支吊架

恒力弹簧支吊架的安装要点

 1、根据管道或设备支吊架安装布置图、明细表、清点核实支吊架型号及其安装位置。

2、用钢丝绳等工具吊起支吊架（注意起重吊耳只起辅助作用），按要求将其固定或吊装于钢梁或构架上。

3、将吊杆螺栓的上端与支吊架本体的松紧螺母连接，下端与被吊的管道或设备连接，旋转松紧螺母，至固定销轴能自由拔出为止。与此同时，应注意检查和调整被吊管道或设备的位置水平。

4、在支吊载荷稳定后用固定销轴锁定，准备水压试验。

5、在水压试验和清洗管路时，不要拔下固定销轴，以使恒力弹簧支吊架销定为刚性支吊架，吸收过载，保护弹簧等构件不至因过载而损坏。

6、管道和设备在水压试验、清洗等结束后**可拔下固定销轴，检查并调整位移指示器在冷态的位置，即可投入运行。

?一种用于步进式加热炉汽化冷却装置中步进机构所使用的恒力弹簧吊架，特征是恒力弹簧组由一组受拉弹簧、一组受压弹簧和弹簧支架组成，滚珠轴承机构由滚珠轴承，中心轴，防尘罩和Ｕ型拉杆组成，吊板上部与上联箱进行焊接，吊板下部安装有滚珠轴承机构，滚珠轴承机构通过调整螺丝、拉杆与恒力弹簧组上端连接，恒力弹簧组下端通过拉杆、调整螺丝与固定在管道上的管部吊耳连接目前，国内外设计、制造的各种型式的恒力弹簧支吊架由于采用了刚度小、无效功率高达圆柱螺旋压缩弹簧作为弹性储能元件，因而导致该系列产品体积大、重量重、生产制造困难，施工安装不便，尤其是重载荷、大位移的该系列产品中的圆柱螺旋压缩弹簧的原材料采购及制造难度大，因而直接影响了该系列产品的性能和使用。

ZHA主要作用：弹簧罩筒底板用安装在支承构件上，悬吊下面管道和设备

ZHB主要作用：弹簧罩筒底板用安装在支承构件上，支承上方管道和设备

        沧州齐鑫公司根据西北电力设计院管道支吊架手册、华东电力设计院管道支吊架设计手册、火力发电厂汽水管道支吊架设计手册，机械部，化工部，烟风煤粉管道支吊架设计手册，03S402室内管道支架和吊架设计手册，,05R417-1室内管道支吊架，HG/T21629-1999管架标准图，GB/T17116-1997管道支吊架标准，JB/T8130.1-1999恒力弹簧支吊架，JB8130.2-1999可变弹簧支吊架，HG/T20644-1998变力弹簧支吊架，生产管道支吊架，弹簧支吊架系列产品。
