光源 | LED |
---|---|
测量准确度 | 0.003 |
产地 | 北京 |
分辩率 | 0.001 |
类型 | 视频测量显微镜 |
适用范围 | 弹簧 |
销售方式 | 直销 |
执行质量标准 | 国标 |
贸易属性 | 促销 |
测量行程 | 50X50mm |
发货期限 | 7天 |
品牌 | 品智创思 |
型号 | PZ-T50M |
打样周期 | 6-7天 |

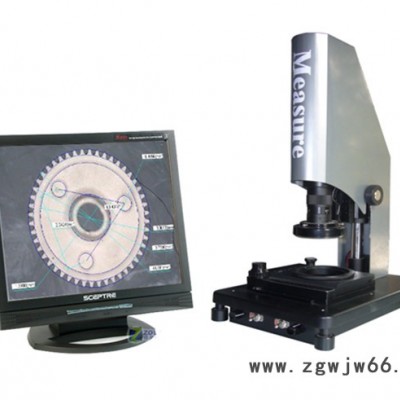

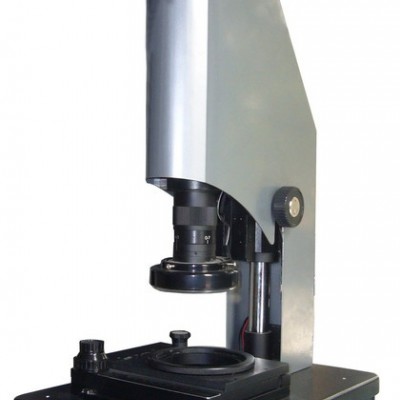

产品名称:单视场测量显微镜
产品品牌:PZ-T50M
产品简介:单视场测量显微镜PZ-T50M系列主要适合测量精密、微小的工件,价格便宜、结构简单,操作方便,在测量行业内得到好评。本仪器在秉承了PZ-T50M优点的基础之上加以改进,使您更加快捷、轻松的完成测量工作。广泛适用于五金机械,冶金模具、汽车航空,电子纺织、科研院校等行业。
仪器特点:
测量方便、绘图简单、准确度高、易学易懂、描边过程可以任意调整,测量工件角度、测量线段长度、测量距离、测量圆、弧及两圆偏心,画线、圆、弧及线段之垂直线、水平线、修改线段、标注尺寸、辅助对焦、辅助寻边,可将当前影像保存图片储存。
技术参数:

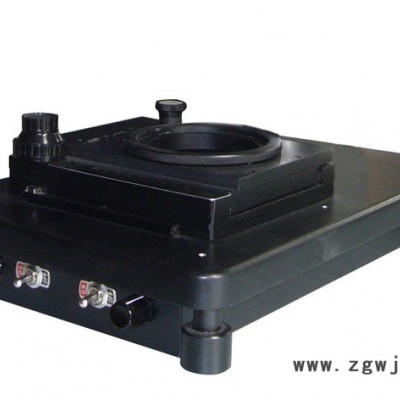

工作台:X、Y平台
X、Y运动行程:50*70mm
Z轴行程:90mm
仪器外观尺寸:370*250*610 mm(长/宽/高)
仪器重量:10kg
光学倍率:物镜 0.7X-4.5X CCD镜 0.5X SONY芯片
影像倍率:20-200X
物方视场:2.1-14mm
影像测绘软件:VCAD6.0
解析度:0.001mm 重现性:<0.005mm
照明:上下光源采用LED灯及高亮度荧光灯,亮度可调。
电源:220V(AC)50HZ
精密影像测绘仪测量软件简介:
绘图功能:可绘制点、线、圆、弧、样条曲线、垂直线、平行线等,并将图形输入到AutoCAD中,实现逆向工程得到1:1的工程图。
自动测绘:可自动测绘如:圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能,减少了人为误差。
测量标注:可测量工件表面的任意几何尺寸,不同高度的角度、宽度、直径、半径、圆心距等尺寸,并可在实时影像中标注尺寸。
SPC统计分析软件:提供了一系列的管制图及多种类型的图表表示方法,使品管工作更方便,大大提升了品质管理的效率。
报表功能:用户可轻易地将测量结果输出至WORD、EXCEL中去,自动生成检测报告,超差数值自动改变颜色,特别适合批量检测。
鸟瞰功能:可察看工件的整体图形及每个尺寸对应的编号,直观的反应出当前的绘图位置,并可任意移动、缩放工件图。
实时对比:可把标准的DXF工程图调入测量软件中与工件对比,从而快速检测出工程图和实际工件的差距,适合检测比较复杂的工件。
拍照功能:可将当前影像及所标注尺寸同时以JPEG或BMP格式拍照存档,并可调入到测量软件中与实际工件做对比。
光学玻璃:光学玻璃为检验通过之标准件,可检验X、Y轴向的垂直度,设定比例尺,使测量数据与实际相符合。
客户坐标:测量时无需摆正工件或夹具定位,用户可根据自己的需要设置客户坐标(工件坐标),方便、省时提高了工作效率。
