| 中心高 | 40-160 |
|---|---|
| 中心套孔直径 | 182.5（mm） |
| 工作台面直径 | 80-320（mm） |
| 主轴连接尺寸 | 40（mm） |
| 定位键宽度 | 0.1（mm） |
| 分度精度 | +-10（s） |
| 重复精度 | 2.5（s） |
| 是否库存 | 否 |
| 是否批发 | 是 |
| 材质 | 高碳钢 |
| 产地 | 德国 |
| 执行标准 | 德标 |
| 适用机床 | 加工中心 |
| 品牌 | HOWIMAT霍夫曼 |
| 型号 | TMI内装扭矩电机 |
| 质量认证 | CCC |

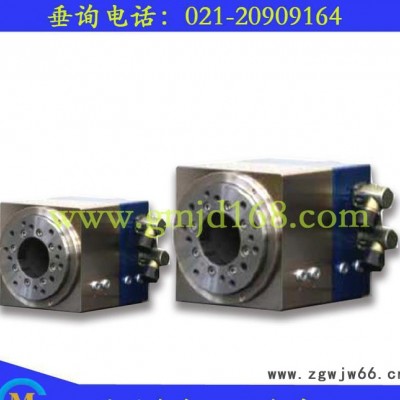

TMI系列电机（内装）特点：
扭矩电机直接套装在转台中央，能**大限度地提供扭矩输出，并且可以装配水冷，进
一步提高电机的性能。
该装置没有传统的机械齿轮传动，机械碰撞后昂贵的机械维修得以避免。
相比与传统的齿轮传动分度头，扭矩电机能提供更高的速度和动态性能，为机床提供了更多的加工方式（例如车削、圆磨）。
测量系统与转台轴承直接相连，能提供**高限度的测量精度，并且因此消除反向间隙。
轴承坚硬、紧凑、精密，所有的旋转部件都集成轴承抱紧装置，这能保证在加工中提供非常大的轴向受力。
先进的整体设计带来更紧凑的外形尺寸，各种各样的附件提供了现代、整合的设计理念，各种不同的需求都能通过相应的方案实现。
TMI系列的扭矩电机可以兼容几乎所有的现代CNC数控系统。
主要尺寸：
SIZE | A Spindle | B1 Spindle bore | B2 Depth bore | B3 Through bore | C Length of spindle | D Centre high | E1×E2×E3 Housing outside dimensions | |
CNC080.2 | TMI28 TMI55 | 80h6 80h6 | 35H6 35H6 | Through bore 72mm | 35mm 28mm | 126mm 153mm | From 50mm From 50mm | 150*128*100 100*100*74 |
CNC100.2 | TMI28 TMI55 | 100h6 100h6 | 50H6 50H6 | 108mm 143mm | 30mm 40mm* | 145mm 230mm | From 65mm From 65mm | 130*130*95 130*130*95 |
CNC125.2 | TMI55 TMI110 | 125h6 125h6 | 60H6 60H6 | 105mm 160mm | 40mm* 40mm* | 215mm 270mm | From 77mm From 77mm | 154*154*95 154*154*95 |
CNC160.2 | TMI55 TMI110 | 160h6 160h6 | 80H6 80H6 | 120mm 180mm | 40mm* 40mm* | 235mm 290mm | From 97.5mm From 97.5mm | 195*195*120 195*195*120 |
CNC220.2 | TMI50 TMI70 TMI100 TMI150 | 220h6 220h6 220h6 220h6 | 120H6 120H6 120H6 120H6 | 105mm 125mm 155mm 155mm | 40mm* 40mm* 40mm* 40mm* | 215mm 235mm 265mm 315mm | From 125mm From 125mm From 125mm From 125mm | 250*250*140 250*250*140 250*250*140 250*250*140 |
CNC320.2 | TMI50 TMI70 TMI100 TMI150 | 320h6 320h6 320h6 320h6 | 200H6 200H6 200H6 200H6 | 127mm 147mm 177mm 227mm | 40mm* 40mm* 40mm* 40mm* | 225mm 245mm 275mm 325mm | From 182.5mm From 182.5mm From 182.5mm From 182.5mm | 365*365*145 365*365*145 365*365*145 365*365*145 |
*B尺寸只对应于海德汉标准圆光栅
**值编码器，精度±10“）
B3可选16mm
（选项：增量编码器，如±5”或者±2.5“）
B3可更改为通孔，与B1一致
（选项：内置测量系统，可能会导致尺寸C也有变化
如有更改，恕不另行通知
