恒力弹簧支吊架（以下简称恒吊）根据力矩平衡原理设计。在许可的负载位移下，负载力矩和弹簧力矩始终保持平衡。对用恒吊支承的管道和设备，在发生位移时，可以提供恒定的支承力，因而不会给管道设备带来附加应力。

恒吊一般用于需要减少位移应力的地方，如电站锅炉本体、发电厂的汽、水 、风管及燃烧器等悬吊部分，以及石油、化学工业中需要此类支承的地方。
当管道系统内某吊点的热位移大于12mm，宜选用恒吊来支承，以避免管道系统产生危险的弯曲应力及不利的应力转移。

一、主要技术特点：
额定载荷：0.2～400kN 位?移：0～508mm
允许现场荷载调节量:±10%
二、主要技术参数：
全行程内规定荷载离差（包括摩擦力）:≤6% 全行程内荷载平均值与设计荷载离差:≤2%
锁定时，可承受2倍大工作荷载．
三、结构组成和工作原理：
主辅弹簧式恒力支吊架是按主弹簧力与辅助弹簧力共同作用下合力恒定的原理设计的。弹簧式恒力支吊架主要由圆柱螺旋弹簧和杠杆机构组成。由于其弹簧及元件的制造工艺简单、成熟，产品性能稳定、经济性好，在国内被长期应用，因此是目前应用广泛的型式；采用蝶簧的恒力吊架性能相对较难控制而主辅弹簧式恒力吊架对弹簧的精度要求高，制造比较困难，尚未被普遍采用。

1、特点和用途：
H型恒力弹簧支吊架（简称恒吊）是按力矩平衡原理设计的一种机械装置。可以通过它来悬吊和支撑管道及设备，此时，当管道或设备产生位移时，只要在预先选定的载荷位移内，不管其位移变化有多大，它们可以通过恒力弹簧支架而始终获得恒定的支撑力。从而**不会给管道或设备带来新的附加压力，这样**可以避免造成重大的设备和安全事故。
一般在有热位移较大的重要部位**应考虑设置恒力弹簧支吊架，由于怛力弹簧支吊架的这一特点，因此在普通热力发电厂**、石油和化工等热动力装置中得到愈来愈广泛的应用。
恒力弹簧支吊架主要形式有 PH、LH、ZH系列。
2、型式分类及标记方法：
2.1.H型恒力弹簧支吊架的分类型式及其特征。（见下表）
H型恒吊分类表
类别 型式 特征 恒吊本身的固定方式以及与管道或设备的支吊形式
平式
PHA 双拉杆 恒吊上的固定框架顶板用双拉杆与支承构件连接，下面悬吊管道或设备。
PHB 单拉杆 恒吊上的固定框架顶板用单拉杆与支承构件连接，下面悬吊管道或设备。
PHC 单孔双耳板 恒吊上的固定框架顶板用单孔双耳板与支承构件连接，下面悬吊管道或设备。

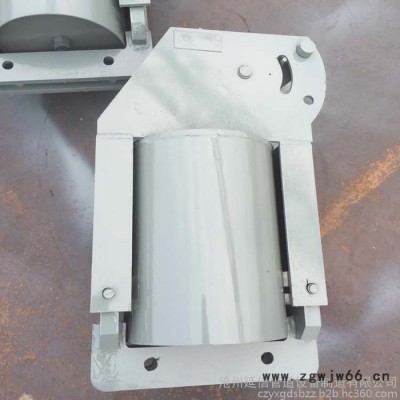

PHD 卧式底板 恒吊框架用卧式底板安装在支承构件上，悬吊下面的管道或设备。
PHE 双孔双耳板 恒吊框架用双孔双耳板与支吊构件连接，悬吊下面的管道或设备。
PHF 双孔单耳板 恒吊框架用双孔单耳板与支吊构件连接，悬吊下面的管道或设备。
立式
LHA 双拉杆 恒吊上的固定框架顶板用双拉杆与支承构件连接，下面悬吊管道或设备。
LHB 单拉杆 恒吊上的固定框架顶板用单拉杆与支承构件连接，下面悬吊管道或设备。
LHC 单孔双耳板 恒吊上的框架顶板用单孔双耳板与支承构件连接后，悬吊下面的管道或设备。

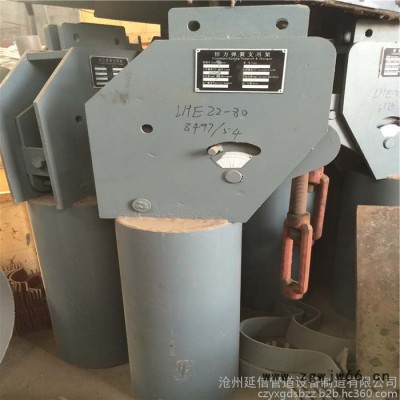

LHE 双孔双耳板 恒吊上的框架顶板用双孔双耳板与支承构件连接后，悬吊下面的管道或设备。
LHF 双孔单耳板 恒吊上的框架顶板用双孔单耳板与支承构件连接后，悬吊下面的管道或设备。
座式
ZHB 弹簧罩筒底板用安装在支承构件上，支承上方管道和设备

本公司主要经营、生产弹簧式恒力支吊架，也可以按用户要求，提供主辅弹簧式或其它形式的恒力支吊架。弹簧式恒力支吊架根据力矩平衡原理设计。它依靠精巧的几何设计，使负荷力矩和弹簧力矩在工作过程中始终平衡，以保持恒定的支承力，可以消除或减小对管道或设备的附加应力。
