| 中心高 | 250 |
|---|---|
| 中心套孔直径 | 60（mm） |
| 工作台面直径 | 500（mm） |
| 主轴连接尺寸 | 50（mm） |
| T型槽宽度 | 14（mm） |
| 定位键宽度 | 14（mm） |
| 分度精度 | +-1.5（s） |
| 重复精度 | +-0.3（s） |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 材质 | 高碳钢 |
| 产地 | 德国 |
| 执行标准 | 德标 |
| 适用机床 | 皆可 |
| 品牌 | 德国FIBRO |
| 型号 | 11.16.5 |
| 质量认证 | CCC |
1、FIBRO公司介绍

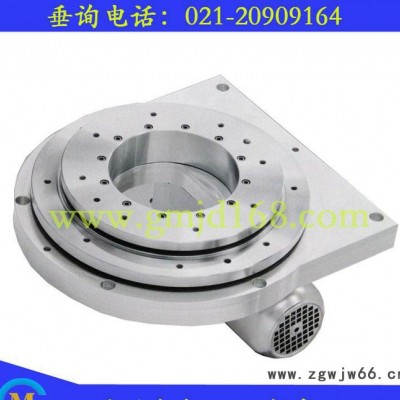

2、分度盘技术描述
3、FIBRO分度盘型号标准
4、11.16.5技术参数
| 参数结构 | 参数描述 | 对应型号编码 | ||||||
| 第一栏 | 1、类型名称 | |||||||
| 台面： | FIBROTAKT带提升台面的分度 | 11 | ||||||
| 型号： | 标准、带电机蜗杆驱动分度台 | 16 | ||||||
| 规格： | 5 | 5 | ||||||
| 工作位置： | 任意 | |||||||
| 第二栏 | 2、台面尺寸： | |||||||
| 台面类型 | 台面尺寸 | |||||||
| 500mm | 630mm | |||||||
| 圆形 不带T型槽 | 11 | 15 | 四选一 | |||||
| 圆形 带T型槽 | 13 | 径向 | 17 | 径向 | ||||
| 提供给客户的图纸 | 00 | |||||||
| 第三栏 | 3、台面夹紧 | |||||||
| 液压 | 7 | |||||||
| 第四栏 | 4、蜗杆驱动 | |||||||
| 编码器 | 在电机轴上 | 71 | 71 | |||||
| 电机 | SIEMENS 1FT6 064 6AH7x-xEGx | |||||||
| 其他驱动单元可根据需求提供 | ||||||||
| 第五栏 | 5、定位 | |||||||
| 任何定位取决于安装的面齿轮的齿数 | 42 | |||||||
| 第六栏 | 6、精度等级（压力/直径：30bar/500mm） | |||||||
| 等级 | 4 | 3 | 2 | 1 | 1~4选一精度等级 | |||
| 分度精度 秒 | ≮S | ±12 | ±6 | ±3 | ±1.5 | |||
| 弧度 ∮500 | mm | ±0.015 | ±0.008 | ±0.004 | ±0.002 | |||
| 重复分度精度的百分比 | % | 30 | 25 | 20 | 20 | |||
| 台面的跳动（中心孔径） | mm TIR | 0.040 | 0.018 | 0.010 | 0.005 | |||
| 台面的最大摆动 | mm TIR | 0.050 | 0.025 | 0.015 | 0.008 | |||
| 平行度（台面表面/安装面） | mm TIR | 0.050 | 0.040 | 0.025 | 0.010 | |||
| 平行度（基座榫头/台面榫头） | mm/100mm | 0.020 | 0.006 | 0.004 | 0.004 | |||
| 第七栏 | 7、面齿轮 齿数/区间 | |||||||
| 标准齿数 | 360 | max | 720 | 0000 | ||||
| 8、运行数据 | ||||||||
| 台面速度 | rpm | 25 | ||||||
| 压力介质 | 液压油 | |||||||
| 工作压力 | bar | 30 | ||||||
| 夹紧和释放体积 | L | 0.144 | ||||||
| 所需的体积流量 | L/min | 43 | ||||||
| 台面提升 | mm approx | 4 | ||||||
| 蜗杆驱动速比 | i | 18 | ||||||
| 行星齿轮系统 | i | 10 | ||||||
| 速比 | i | 180 | ||||||
| 所需电机扭矩 | Nm | 12.6 | ||||||
| 最大电机转速 | rpm | 4500 | ||||||
| 运输重量（台面直径500mm） | kg approx | 325 | ||||||
| 9、分度时间 | ||||||||
| 标准（n-25rpm，itotal=180用于较大质量惯性矩或更短分度时间的特殊形式，如行星齿轮单元，根据需求提供） | ||||||||
| 分度 | T | 12 | 8 | 6 | 4 | 2 | ||
| 质量惯性矩 负载 | kgm2 | 100 | ||||||
| 分度时间（释放、旋转、夹紧） | s | 1.2 | 1.4 | 1.5 | 1.7 | 2.3 | ||
| 分度时间包括： | 液压系统的空档时间-锁紧和松开 | 0.50s | ||||||
| 控制系统的周期时间（客户）和伺服驱动的控制时间 | 0.20s | |||||||
| 10、负载数据（工作压力30bar） | ||||||||
| 切削力-克服夹紧台面 | | |||||||
| 垂直于台面的切削力在500mm内 | N | 35000 ① | ||||||
| 切向力矩 | Nm | 17500 ② | ||||||
| 倾覆力矩 | Nm | 10400 ③ | ||||||
| 台面负载-在水平台面上 | | |||||||
| 负载-直径在500mm内 | kg | 1000 ④ | ||||||
| 台面负载的质量惯性矩 | kgm2 | 100 | ||||||
| 偏心负载力矩 | Nm | 1200 ⑤ | ||||||
| 台面负载-垂直台面上： | | |||||||
| 负载-直径在500mm内 | kg | 400 ⑥ | ||||||
| 台面负载的质量惯性矩 | kgm2 | 100 | ||||||
| 台面负载力矩 | Nm | 660 ⑦ | ||||||
| 偏心负载力矩 | Nm | 740 ⑧ | ||||||
| 带尾座的台面负载 | kg | 1000 ⑨ | ||||||
| 型号举例 | 11.16.5.XX.7.71.42.X.XXXX | |||||||

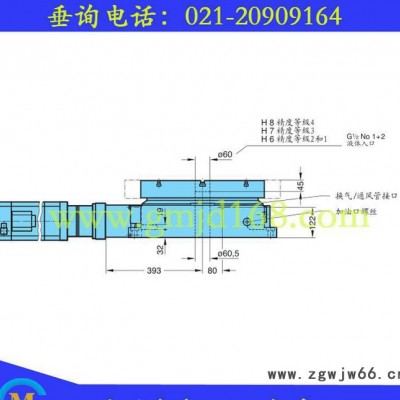

5、尺寸图纸
