| 尺寸 | 100-8000mm |
|---|---|
| 测量范围 | 1-8000mm |
| 重量 | 5-40000kg |
| 总高度 | 200MM |
| 材质 | 铸铁HT200-300 |
| 规格 | 400*600,500*500,500*600,1500*3000,500*800,1500*2000,600*900,1000*750,2000*4000,2000*3000,1500*2500,1000*2000,1000*1000,1000*1200,1000*1500,100*200,200*200,200*300,300*400,400*400,300*500,400*500 |
| 精度 | 1级.2级.3级 |
| 类型 | 铆焊平板 |
| 品牌 | 建新量具 |
| 型号 | JB/T7974-1999 |
| 加工定制 | 是 |
| 工作面硬度 | HB170-240 |

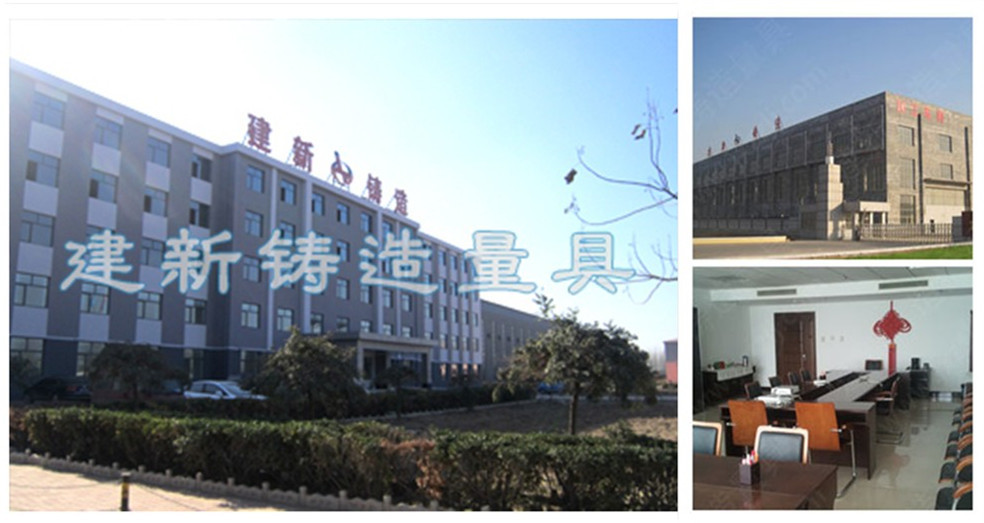

公司形象
泊头建新铸造量具有限责任公司走过了四十个春秋，历经辉煌、坎坷和变迁，从1978年的建新量具厂到现在的泊头市建新铸造量具有限责任公司又经历扩建、重组、改制的洗礼，实现了今天泊头市建新铸造量具有限责任公司的凤凰涅槃，拥有国内领先量具加工技术，企业制造手段先进，领衔全国量具行业工艺样板厂。在率先通过机械行业“ISO9001”国际质量认证，荣获量具“中国名牌产品”“泊头龙头企业”等殊荣。
公司主导产品 ：
1、铸铁量具类：
1）平台系列：铸铁平板平台、划线平板平台、检验平板平台、测量平板平台、铆焊平板平台、装配平板平台、焊接平板平台、钳工平板平台、T型槽平板平台、检验组合拼装平台、实验室基础平台、电机试验台、落地镗床工作台、立式工作台、龙门铣刨床工作台、圆平台
2）测量量具系列：平尺、桥型平尺、直角尺、方尺、方箱、V型铁、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、齿轮综合啮合仪、机床专用角度尺、机床检验棒、机床调整防震垫铁等；
2、花岗石量具类：
花岗石平板平台、大理石平板平台、平尺、方尺、方箱、Ｖ型块、测量仪表座等。
3、铸造类：
我厂可生产各种牌号的灰口铸铁，合金铸铁，球墨铸铁，空冷钢材料的模具铸件，及铸造各种牌号的灰口铸铁，合金铸铁，球墨铸铁，铸钢材料的铸件。公司可以承接从设计到铸造。
产品展示
产品用户遍布全球五大洲，覆盖航天航空、交通工具、工程设备、家用电器、环保等行业。

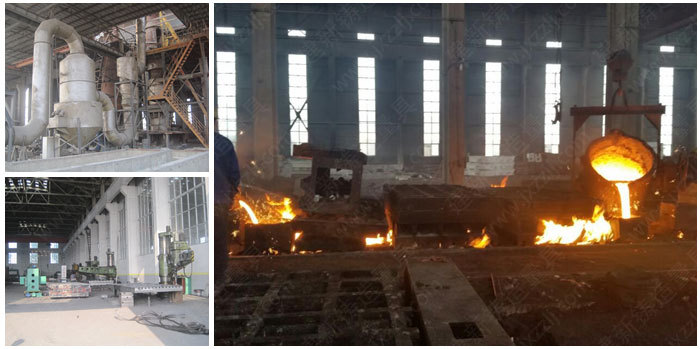

公司技术被认定为”国家经济企业技术中心“，曾多次承担国家科技重大专项项目。公司是国家重点支持的量具产业化基地之一，具有强大的量具研发制造能力。公司现占地面积84000平方米，拥有作业面积52600平方米的现代化厂房和多种大型关键设备，为量具的研发和制造提供了坚实的保障。
泊头市建新铸造量具有限责任公司将以全新的面貌欢迎各位朋友的到来！
QQ：3082674377
邮箱：3082674377@qq.com
电话：0317-8035200
公司资质
选择建新的优势：
1、厂家直销
2、建新铸造量具是国内最大最专业的量具生产公司之一，产品齐全，质量更有保障
3、拥有国内领先量具加工技术，企业制造手段先进，领衔全国量具行业
4、紧密跟踪世界先进制造技术和“探索新一代，研制新一代，生产新一代”的发展格局，保证其提供的产品是全新的未使用过的
5、拥有强大的售后服务团队：如果在一年内发现任何质量问题，我公司会在最短时间给予书面答复，并负责免费维修和保养。且终身维修，只收取材料费和人工费。如您在产品使用中对产品品质或产品使用方法有任何问题，我们都很高兴为您解答。
产品详情
划线铸铁平台也称做铸铁划线平板，划线平台，刻线平台，刻线平台，铸铁划线平台，钳工划线平台
划线铸铁平台用途：划线平台是检查机器零件平面度，直线度等形位公差的测量基准，也可用于零件划线研磨加工，安装设备等用途，是检验机械零件平面、平行度、直线度等形位公差的测量基准，也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。
划线平台/划线平板按JBT7949-1999标准制造，其产品结构制成筋板式和箱体式，工作面有长方形、正方形、圆形。具体可根据钳工实际工作环境和使用要求而定。
铸铁划线平台材质；选用高强度铸铁HT200-300，工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品的精度稳定，耐磨性能好。
铸铁划线平台精度：按国家标准计量检定规程执行，分别为0、1、2、3四个等级。
铸铁划线平台规格：200×200-3000×6000mm。（所有产品可根据客户要求定做）
划线平台的工作面要擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和平板的工作面有过激的碰撞，防止损坏平板的工作面；工件的重量更不可以超过平板的额定载荷，否则会造成工作质量降低，还有可能损坏划线平板的结构，甚至会造成变形，使之损坏，无法使用。
铸铁划线平台使用安装知识
铸铁划线平台（铸铁平板）的安装方法：分别为平台支架安装，地锚器安装、垫铁安装、地脚螺栓安装
※支架安装：铸铁平台轻放到支架上、调整支架上的微调螺栓至到铸铁平台水平。支架可减轻检验人员的劳动强度。支架高度一般在500-600mm左右。
※地锚器安装：铸铁划线平台可以设计地锚器安装，首先用户根据铸铁平台的图纸做好地基和预埋孔，然后把地锚器放到提前设置的预留孔里，将铸铁平台调整水平。
※垫铁安装：铸铁划线平台调至水平、负荷均匀分布于各支点上。环境温度（20±5）℃。使用时应避免振动。铸铁平台采用垫铁安装的优点，安装快捷、移动方便。
※地脚螺栓安装：铸铁平台根据用户的要求设计安装方式，地脚螺栓安装
※安装程序：
※将调整垫铁放在适当的位置，将螺栓放进地基的孔内；将平台吊到位后，在适当高度将螺栓投入地脚螺栓孔内，拧上螺母后放在垫板上，找正位置取下滑座上固定装置，并将平台清洗干净。
※用水平仪对机器进行调整，水平仪应放置在导轨上。
※摆正地脚螺栓，向孔内灌注混凝土。
※待凝固后，调整平台安装精度，使其在水平偏差不大于0.05/1000mm的条件下，紧固地脚螺栓，并对平台底面四周用水泥抹平。
