| 材质 | 铸铁 |
|---|---|
| 产品类型 | 三相异步电动机 |
| 产品认证 | CCC |
| 额定电流 | 7（A) |
| 额定电压 | 380V |
| 额定功率 | 2.2 |
| 额定转矩 | 2.4（NM） |
| 额定转速 | 1400（rpm） |
| 极数 | 4极 |
| 适用范围 | 传动设备 |
| 效率 | 85（%） |
| 品牌 | 万勤牌 |
| 加工定制 | 是 |

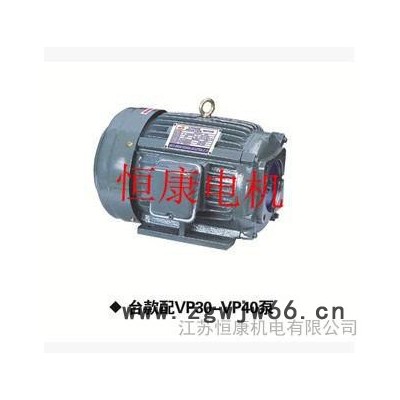

QBY(T)台 款 液 压 专 用 电 机
液压专用电机用于与液压系统配套，可与柱塞泵、叶片泵、齿轮泵等各类油泵配套，组成油泵电机组。与传统的油泵电机相比，具有以下优点：
1、 采用台湾电机外形设计，外形美观、大方.
2、 在电磁设计上，按台湾液压电机要求进行设计，具有噪声低、温升低、效率高的特点.
3、 在结构设计中，在油泵与电机配合处，增加泄油槽，避免液压油浸入电机内部，确保电机安全使用又方便拆卸。
4、 由于采用直联方式，减少了联轴器、泵支架、公共底板等部件，缩短了四分之一长度。采用直联方式后，运行更平稳、噪声更小。而且油泵可以单独更换。使用条件：环境温度：-15℃-40℃ 海拔不超过1000米。
QBY(T)台 款液 压 专 用 电 机 主 要 技 术 指 标
1、电压：110-660V以内、50-60HZ范围内的任意电压；可与用户产品出口配套。
2、工作制S1 绝缘等级：B或F级（可按用户要求制造H级）；3
3、防护等级IP44/IP55 ；
4、冷却方式：IC411；
5、接法：额定功率3KW及以下电机采用Y接法；额定功率4KW及以上电机采用Δ接法；
6、三相60HZ或50HZ、220/380，B3B5液压标准型。
7、尺寸依据CNS3071、C1036、特性符合IEC34-1/EN60034、CNS2934. QBY(T)台 款 液 压 专 用 电 机 主 要 参 数
表1电机特性表
| 输出 | 满载 转速 60HZ | 框号 | 绝缘等级 | 满载特性 | 起重特性 | 最大转矩Kg/cm | |||||
| HP | Kw | ||||||||||
| 转矩 Kg/cm | 效率% | 功率因素% | 电流A | 转矩比 | 电流A | ||||||
| 1 | 0.75 | 1705 | 80 | B | 48.5 | 81.3 | 71.5 | 4.0 | 2.2 | 15.5 | 139 |
| 2 | 1.5 | 1731 | 90 | 86.4 | 83 | 79.5 | 7.0 | 2.2 | 31.5 | 245 | |
| 3 | 2.2 | 1746 | 100 | 125 | 85.5 | 78.5 | 9.6 | 2.0 | 50.5 | 334 | |
| 5 | 3.7 | 1742 | 112 | 208 | 85.5 | 81 | 15.0 | 1.8 | 82.0 | 540 | |
| 71/2 | 5.5 | 1738 | 132S | 312 | 86.5 | 81.5 | 23.0 | 1.9 | 125 | 810 | |
| 10 | 7.5 | 1720 | 132M | 415 | 87 | 80.5 | 31.0 | 2.0 | 189 | 1037 | |
| 15 | 11 | 1723 | 160M | 625 | 86 | 82.5 | 40.0 | 1.6 | 289 | 1562 | |
| 20 | 15 | 1725 | 160L | 823 | 88.5 | 80 | 58.0 | 1.7 | 351 | 1975 | |
| 25 | 18.5 | 1730 | 180M | 1024 | 89 | 83.5 | 71.0 | 2.0 | 430 | 2369 | |
| 30 | 22 | 1757 | 180L | 1227 | 89 | 85.5 | 83.0 | 1.7 | 539 | 2825 | |
