| 测量范围 | 耐压 绝缘 匝间 电阻 反电动势 相序 霍尔 |
|---|---|

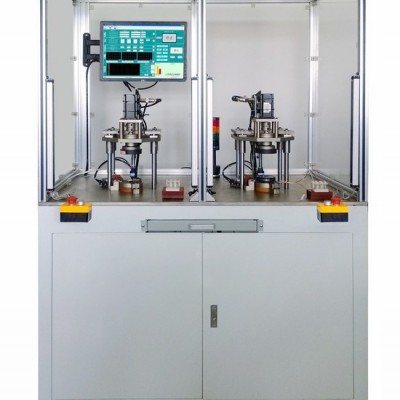

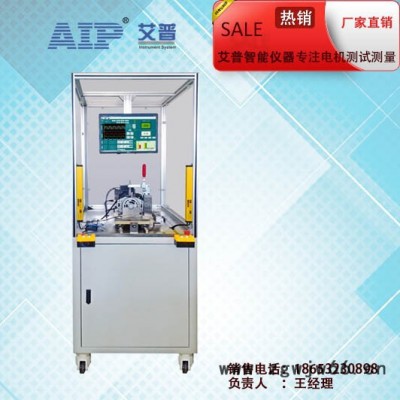

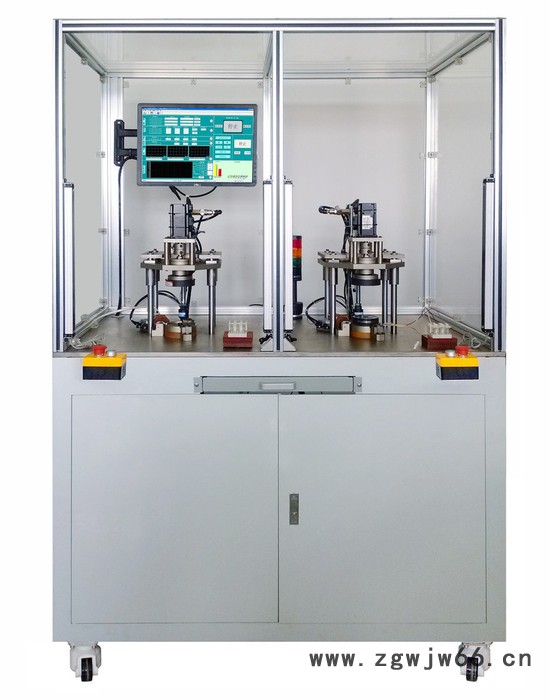

| 产品名称 | 直流无刷电机整机综合测试系统 艾普厂家 |
| 产品用途 | 无刷电机性能测试 艾普厂家供应 |
| 电源电压 | 220 |
| 类型 | 无刷电机整机测试 |
| 重量 | 300 |
| 结构型式 | 组合式 |
| 品牌 | AIP/艾普 |
| 型号 | AIP9883-03 |
| 加工定制 | 是 |
|
系统特点 ■一体化架构创新设计方案，简化操作工位 ■特别针对生产线上使用所需，软件功能操作简单 ■经由系统预设测试项目，可提高生产测试效率 ■图形化界面（Windows XP 作业环境） ■开放性架构软件平台 测试项目编辑功能 测试报告导出功能 测试数据分析功能 用户权限设定功能 支持条码录入功能 ...... ■最佳成本效益比 ■支持功能定制 |
|
测试项目 1.交流耐压 2.匝间耐压 3.绝缘电阻 4.线圈电阻 5.转 速 6.转 向 7.反电动势 8.相 序 9.霍尔特性 10.空载性能 11.带载性能 12.条码录入
|
| 型号 | AIP9984-03NN | AIP9984-03NW | AIP9985-03NW | AIP9985-03NN |
| 测试项目 | AIP9984-03NN:耐压、绝缘、霍尔特性、空载性能、转速（通过反馈数据计算） AIP9984-03NW:耐压、绝缘、匝间、电阻、霍尔特性、空载性能、转速 AIP9985-03NW:耐压、绝缘、匝间、电阻、反电动势、相序、霍尔信号、空载性能、带载性能(转速、转矩、转向) AIP9985-03NN:耐压、绝缘、霍尔特性、空载性能、带载性能(转速、转矩、转向) | |||
| 测试对象 | 直流无刷电机整机（内转子、外转子） | |||
| 测试工位 | 单工位、标配工装操作台 | |||
| 数据存储方式 | 工控机电脑存储 | |||
| 交流耐压 | ||||
| 输出电压设定范围/精度 | AC 200～3000V ±(3%×设定值+5个字) | |||
| 击穿电流测量范围/精度 | 0.10～25.00mA ±(3%×显示值+5个字) | |||
| 击穿电流预置报警范围 | 上限：0.10～25.00mA ；下限：0.00～5.00mA | |||
| 测试时间范围/分辨率 | 1～300s 1s/步 | |||
| 绝缘电阻 | ||||
| 输出电压设定范围/精度 | DC 500V/1000V ±(3%×读数+3V) | |||
| 绝缘电阻测量范围/精度 | 1～500MΩ ≤100MΩ：±(5%×显示值+3个字) >100 MΩ：±(8%×显示值+8个字) | |||
| 绝缘电阻报警设定范围 | 上限：0～500MΩ；下限：1～500MΩ | |||
| 测试时间范围/分辨率 | 1～300s 1s/步 | |||
| 匝间耐压 | ||||
| 输出电压设定范围/精度 | 500～3000V ±(5%×读数+5V) | |||
| 波形比较项目 | 面积、差积、电晕、相位 | |||
| 线圈电阻 | ||||
| 测量范围及精度 | 0.01Ω～2000Ω ±(0.5%×读数+2个字) 可设定温度补偿 | |||
| 测试时间范围/分辨率 | 1～300s 1s/步 | |||
| 反电动势 | ||||
| 电压测量范围/精度 | 20～200V ±(0.5%×显示值+0.5V) | |||
| 转速设置范围 | 根据所需伺服电机规格确定 | |||
| 相序 | ||||
| 相序判断 | A-B-C A-C-B B-C-A B-A-C C-A-B C-B-A | |||
| 转向 | ||||
| 转向判断 | 顺时针、逆时针、静止 | |||
| 霍尔特性 | ||||
| 霍尔高低电平范围/精度 | 0.0 ～ 15.0V ±(1%×显示值) | |||
| 供电电源规格 | 5V/12V 订购时说明 | |||
| 频率 | 1 ～ 599Hz | |||
| 占空比 | 0.0-99.9% | |||
| 空载/带载性能--测试电源选配 ，订货时说明 | ||||
| 电压测试范围及精度 | 20 ～ 300V ±(0.5%×显示值+1V) | |||
| 电流测试范围及精度 | 0.01 ～ 5A ±(0.5%×显示值+2个字) | |||
| 功率测试范围及精度 | 10 ～ 1500W | |||
| 转速 / 转矩规格 | 根据所需加载器或制动器规格确定 | |||
| Vsp / Vcc电压范围 | 0 ～ 12V 其他规格订货时说明 | |||
| Icc电流范围 | 0 ～ 80mA | |||
