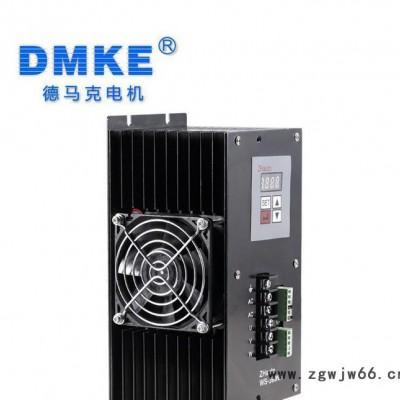

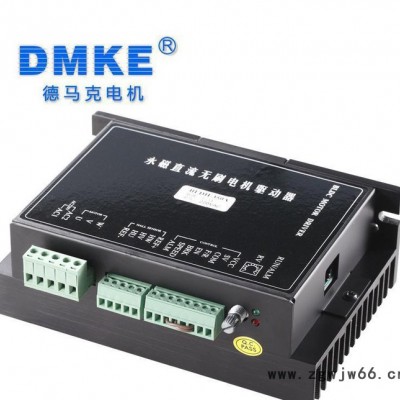

直流无刷电机驱动器
概述:
本款直流无刷电机驱动器适用于功率为350VA及以下高压三相
直流无刷电机本产品设计采用先进的DSP控制技术,具有大扭矩,
低噪声,低振动,快速启停等特性。同时具备过压,欠压,过流,
过温,堵转等保护功能,以及测速信号输出故障报警输出,快速停
车等功能。
电气参数:
参数 | Min | Rated | Max | Unit |
电机霍尔角度 | 120°/240° |
| ||
交流电源输入电压(AC) | 180 | 220 | 245 | V |
驱动电流输出 | 0 | 1.5 | 3 | A |
适用电机转速 | 0 |
| 20000 | rpm |
霍尔信号电压 | 4.5 | 5 | 5.5 | V |
霍尔信号电流 |
| 20 |
| mA |
外接电位器 |
| 10K |
| Ω |
连线定义:
标示 | 定义 |
AC~/AC~ | 交流电压输入端 (AC180-240V) |
U,V,W | 电机相线 (粗线接U,V,W) |
Hu,Hv,Hw | 霍尔信号线 (细线接Hu, Hv, Hw) |
REF+ | 霍尔电源+ (给电机霍尔供电+5V) |
REF- | 霍尔电源- ( 霍尔地线接在此端口) |
VCC | 外接电位器供电(不可做其它外部供电) |
SV | 外接调速。(详见速度调节说明) |
COM | 公共端口 (低电平) |
F/R | 方向,悬空或高电平时为正转,低电平反转 |
EN | 控制信号使能端 高电平停车,低运行 |
BRK | 刹车,低电平时为正常工作,高电平停机 |
SPEED | 速度信号输出端 |
ALARM | 速度信号输出端 |
连线示意图:
速度调节方式说明(详见说明书):
A.可使用内部电位器RV 进行电机转速调节B.可使用外部电位器进行电机转速调节C.可使用外部模拟电压输入进行电机转速调节
D.可使用外部脉冲频率输入进行电机转速调节:脉冲频率: 0K—3KHZ
速度线性调节,脉冲幅值: 5V,脉冲占空比:50%
接线注意事项:注意电机UVW三相的接线顺序以及霍尔信号线的UVW及电源线的接线顺序,出现错误时电机将无法正常工作
驱动器指示灯说明:
指示灯 | 绿灯常亮 | 电源指示灯 |
红灯常亮 | 电机过流 Hall输入错误 | |
红灯闪烁 | 堵转保护,过温保护,过压保护 |
