本芯片已经正式开始开放销售，描述里都有介绍，具体资料请和店里业务员联系索要。三肯原装进口芯片**代理公司！
详细资料下载：
//**ichaoqunli./p/rd929698.htm?spm=a1z10.1.w5002-5040571422.8.c7CxWn
1：我们提供全面的技术支持
2：我们自己用芯片做的驱动;提供抄袭。
3：全中国**低价格！

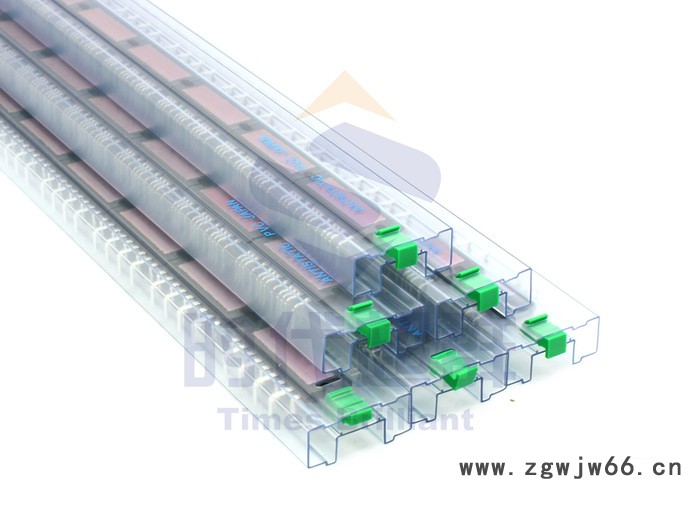

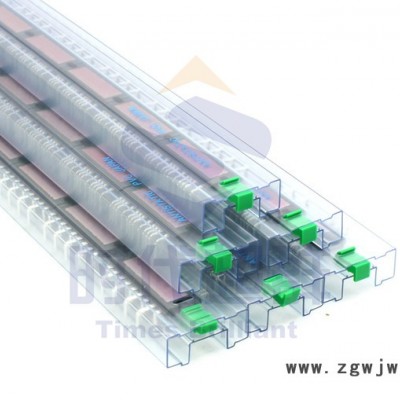

产品实物展示图：
| | |
| | |
SCM6710M系列为，额定电流10～30A的３相直流无刷电机驱动器。
本产品适合于，霍尔IC输入型电机。
２．特征
? 主电源电压VBB＝75V(max)，推荐电源电压：20V～60V
? 内藏Logic电源用5V or 3.3V／1A输出的SW型DC-DC
? 额定长期输出电流Ioave(max)：10A，20A，30A
? 峰值输出电流Iopeak(max)：20A，40A，60A（起动，刹车电流）
? 霍尔IC输入对应
? 具有以下所列的各种保护功能
◎ 过电流保护电路
◎ 过电压保护电路
◎ 电机锁定检测电路
◎ 过热保护电路
◎ 低电压动作保护电路
◎ SW型DC-DC的过电流保护电路
? 各种保护功能动作时，输出报警信号（Fault 、OVP※）
（※仅SCM6713MF）
? 通过以下方式控制电机电流
◎ 通过速度信号（模拟信号）进行PWM控制
◎ 峰值电流控制型，固定频率PWM控制
? 输出电机旋转状态的FG输出端子
FG输出的脉冲宽度可以通过简单的外围电路进行设定，可进行助力控制（1 on 1）
３．产品名和功能、功能引脚
SCM6710M系列不同产品，一部分功能不同，因此产品名和功能引脚也不相同。
产品名和功能参考下表。
表１ SCM6710M系列产品一览
引脚名称（功能）
产品名
额定长期
输出电流 引脚№19
SCM6713MF 30A OVP （过电压检测输出端子）
SCM6716MF 30A DIR （转向设定端子）
本应用手册为上表所列产品所通用。有关不同功能的部分，都特别作了注释。没有注释的内容为相
同部分。
