| 额定电压 | 380 |
|---|---|
| 额定电流 | 920 |
| 功耗 | 45000 |
| 外形尺寸 | 1 |
| 产品认证 | 3C ISO9001 |
| 品牌 | 上海微腾 |
| 型号 | XJR-450kW |
明星引言: 新突破！国内**不需要旁路的软起动柜。

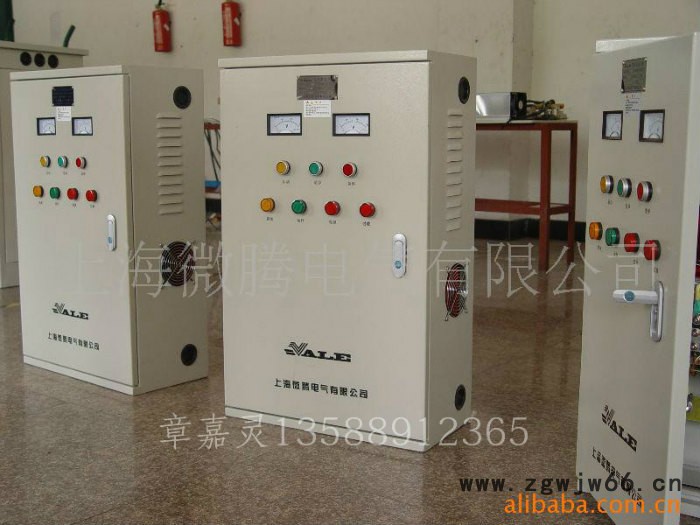

产品概述
XJR系列电机软起动柜系我公司自主研发的新产品，是国内**不需要旁路接触器的软起动柜产品，本系列产品摆脱外置旁路接线带来的许多成本，是软起动应用向经济性、实用性、便利性的新突破，是软起动应用走向普及的典范。
XJR列产品适用于三相交流异步电机（鼠笼式电机）的起动控制和保护，产品规格有15kW~800 kW，可满足三相380V电动机的频繁起动，适应海拔高度达到2200米的地区。
产品的性能及特点
1、 由于不用旁路接触器，起动柜的维护成本特别低；
2、 可适应烟、灰、尘、沙等恶劣环境下的可靠运行；
3、 起动数据的调节只需用“起子”调节电位器，新老工程师都能应用自如；
4、 本柜的重量只有自藕柜的三分之一，体积只有自藕柜的二分之一；
5、 本柜保护性能齐全，性能可靠，使用寿命长，使用经济效益高；
选用软起动柜的优点
1、 三相交流异步电机的转矩和电流特性
三相交流异步电机以其结实耐用、简单的结构形式和免维护的优点，应用广泛。但是三相交流异步电机具有很高的直接起动电流，一般为电机额定电流的6-8倍。同时电机起动转矩和堵转转矩通常在额定转矩2-4倍之间，对于机器设备而言，这**意味按额定转矩选择电机的机器设备在起动时要忍受很高的机械负荷。由此可知电机直接起动过程有三个缺点：
a、机器设备的机械系统所承受的负荷较大；
b、设备磨损和维护所产生的费用较高；
c、供电网络的设计规格必须适应起动过程中的这种较高的负荷。
2、XJR软起柜的工作方式
XJR软起动柜在每一相中均拥有两个反并联接法的晶闸管，其中之一用于正半周，另一只用于负半周。借助相位控制，在可选的起动时间范围内，利用不同的调节方法将电机电压的有效值从150~250V电压升高到380V。电机电流与施加在电机上的电压成正比变化。因此电会以施加在电机上的电压的系数减少。电机转矩与施加在电机上的电压为二次方关系。因此，起动转矩会与施加在电机上的电压呈二次方半系减小。
XJR-22kW软起动柜的性能指标
符合标准 | GB14048.6-2008 |
三相电源电压 | 380V±15% |
频率 | 50Hz |
**大工作电流 | 49A |
起动电流调控 | 电机的起动电流在73.5A-175A范围内调整,限制在185A起动电流极限内 |
起动次数 | 12次/小时，符合GB14048.6、AC-53b |
保护 | 1、断相保护功能：当三相中任一相出现断路时，保护动作时间<1min |
| 2、三相不平衡保护：当三相不平衡度K1或K2>10%，保护动作时间<10min |
| 3、堵转保护：电机堵转时，保护器延时（±1）s动作 |
| 4、过压保护：电源电压Ue>110%时，保护动作时间<1s |
| 5、欠压保护：电源电压（60%-75%）Ue时，保护压动作时间<60s |
| 6、复位功能：手动瞬时复位 |
| 7、热积累保护功能：当电机负载过载倍数较大时，保护器能进行热积累计算保护 |
| 8、热保护：当软起动柜自身超温时，软起动自行关断。 |
XJR-22kW软起动柜的技术条件和技术规格
型号 |
Imax | 正常起动 | 重载起动 | 超重载起动 | |||
脱扣等级10 | 脱扣等级20 | 脱扣等级30 | |||||
电流 | 功率 | 电流 | 功率 | 电流 | 功率 | ||
XJR-22 | 185 | 48．4 | 22 | 40．7 | 18．5 | 33 | 15 |
XJR-22kW软起动柜的规格尺寸
型号 | 功率kW | 额定电流（A） | 长cm | 宽cm | 高cm | 重量（kg） |
XJR-22 | 22 | 48．4 | 400 | 250 | 800 | 28 |
【产品订货须知】
订货时请提供电动机工作电压、额定功率、应用领域，特殊规格或要求请电话咨询。您也可以访问我们的网站【www.wten.com.cn】，如有任何疑问您可以致电给我们【13588912365】，我们一定会尽心尽力为您提供**的服务。
