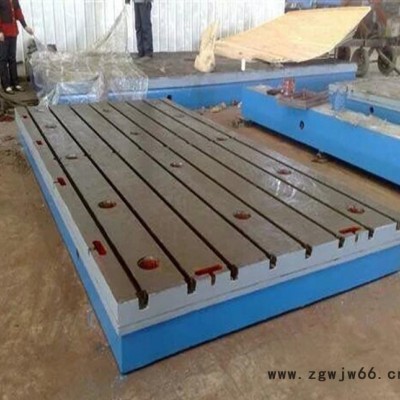

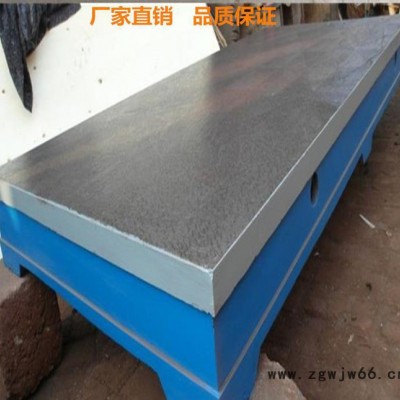

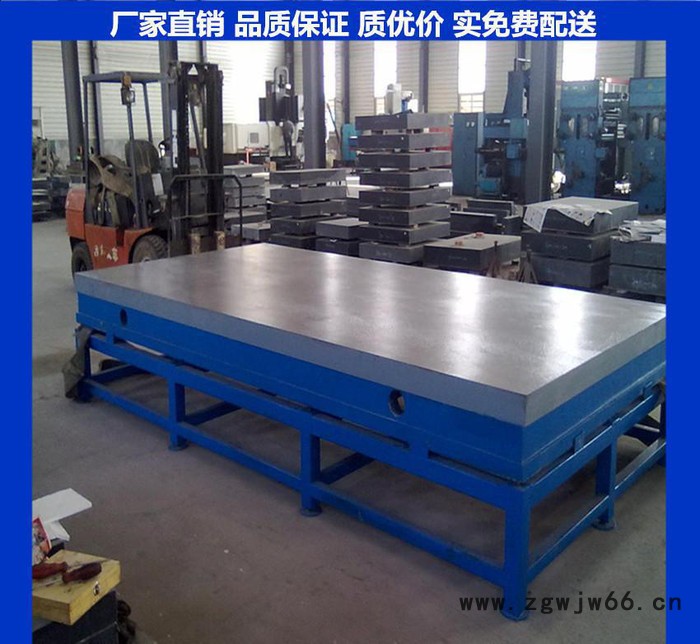

检验测量装配划线平板1000*2000mm焊接试验铆焊钳工T型槽铸铁平台建丰量具直销

产品价格2190.00元/台

产品品牌建丰量具

最小起订≥1 台

供货总量6160 台

发货期限自买家付款之日起 天内发货

浏览次数827

企业旺铺https://www.zgwjw66.cn/index.php?homepage=jfnmcl100

更新日期2021-12-04 15:35

企业主推产品

诚信档案

泊头市建丰耐磨材料有限公司

会员级别:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 泊头市建丰耐磨材料有限公司

企业名片

泊头市建丰耐磨材料有限公司

联 系  人:及金燕(先生) 销售经理

联系固话:

联系地址:中国河北省沧州市泊头市交河工业区

【友情提示】:来电请说明在中国五金交电网看到我们的,谢谢!

商品信息

基本参数

品牌:

建丰量具

所在地:

河北 沧州市

起订:

≥1 台

供货总量:

6160 台

有效期至:

长期有效

材质:

灰铁

产地:

河北
详细说明
材质 灰铁
产地 河北
规格 1000*2000MM,规格齐全
精度 14级
类型 铆焊平板
用途 机械
品牌 建丰量具
型号 JFCL-43
加工定制
工作面硬度 HB170-240
起订量 1

QQ浏览器截图_20160511152907_65CDD0A

QQ浏览器截图_20160511152735_0746B7F



焊接平台



平

QQ浏览器截图_20160510114052_BB1CDFA

QQ浏览器截图_20160502150347_4365C58

铸铁平板标准规格

铸铁平板/铸铁平台按GB/T22095-2008标准制造,产品制成筋板式和箱体式,工作面有长方形,材料灰铁HT200-300,HB170-240,工作面采用刮研工艺,工作面上可加工V型、T型、U型槽和圆孔、长孔等。铸铁平板是用于工件检测或划线的平面基准器具。平板安装应调至水平、负荷均分布于各支点上,环境温度使用时应避免振动

铸铁平板/铸铁平台标准规格及对应级别标准:

规格

精度等级

规格

精度等级

0级

1级

2级

3级

精刨

0级

1级

2级

3级

精刨

100×100

4

8

26

2500×2500

72

180

270

200×100

5

10

20

3000×1000

168

248

200×200

5

10

20

3000×1500

174

154

300×200

6

12

24

3000×2000

184

275

300×300

6

12

24

3000×2500

186

276

400×300

6

12

24

3000×3000

210

300

400×400

6

12

24

4000×1000

210

300

500×300

6

12

24

4000×1500

210

300

500×500

7

14

28

4000×2000

219

310

600×400

7

14

28

4000×2500

228

340

600×500

7

14

28

4000×3000

240

360

800×500

8

16

32

80

5000×1500

249

370

800×600

8

16

32

80

5000×2000

255

375

900×600

8

16

32

80

5000×2500

264

390

1000×750

9

18

36

90

5000×3000

287

420

1000×1000

10

20

39

96

6000×1500

287

420

1200×1000

20

39

96

6000×2000

293

430

1500×1000

24

48

120

6000×2500

300

450

1500×1500

25

50

125

6000×3000

308

460

2000×1000

26

52

129

8000×1500

366

500

2000×1500

56

140

8000×2000

370

520

2000×2000

60

152

230

8000×2500

375

530

2500×1500

64

152

230

8000×3000

382

570

2500×2000

68

168

248

技术要求

1、平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、绣点等缺陷。

2、平板的铸造表面应清楚型砂且平整,涂漆牢固。

3、精度等级为0级~3级的平板工作面上,直径小于15mm的砂孔允许用相同材料堵塞,其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个,且砂孔之间的距离应不小于80mm。

4、平板应采用优质细密的灰口铸铁等材料制造,其工作面硬度应为170~220HB。

5、平板工作面通常采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra最大允许值为5μm。

6、平板应去磁和稳定性处理。

7、平板相对两个侧面上,应有安装手柄或吊环装置的螺纹孔(或圆柱孔),且装置位置的设计应尽量减少因搬运而引起的变形。

8、若平板工作面上设置螺纹孔(或沟槽),其部位应不高于工作面

QQ浏览器截图_20160505103320_3F6A74D
