| 额定功率 | 200v |
|---|---|
| 产品类型 | 永磁同步电动机 |
| 额定转速 | 3000 |
| 产品认证 | ISO9001 |
| 额定电压 | 220（V） |
| 功率 | 0.05-7.5（KW） |
| 适用电机 | 40-180SM法兰电机 |
| 速度响应频率 | 200-500（KHz） |
| 品牌 | BERGERDA |
| 型号 | JPM-A-02DCAH |
| 加工定制 | 是 |

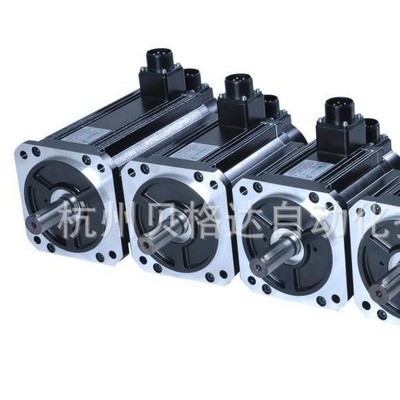

JPM小功率伺服电机规格
型 号 | 功率(kw) | 极对数 | 额定转矩(N.m) | 额定转速 (r/min) | 额定电流 (A) | 转子惯量(kgm2) | 工作电压(VDC) |
JPMB02DCAH | 0.2 | 4 | 0.64 | 3000 | 1.2 | 0.17×10-4 | 220(300) |
LA(mm) | 102 | LE(mm) | 50 |
LB(mm) | 30 | LF(mm) | 60 |
LC(mm) | 3 | LZ(mm) | 4.5 |
LD(mm) | 7 | S(mm) | 14 |
电机绕组插座 | U（红） | V（黄） | W（蓝） | PE（黄绿/黑） | |||||||||||
1 | 2 | 3 | 4 | ||||||||||||
编码器 插座 | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
红 | 黑 | 绿 | 黄黑 | 棕 | 黄 | 棕黑 | 蓝 | 灰 | 白 | 灰黑 | 蓝黑 | 绿黑 | 白黑 |
| |
