| 品牌 | 普赛斯测控 |
|---|---|
| 型号 | 非标定制 |
| 加工定制 | 是 |

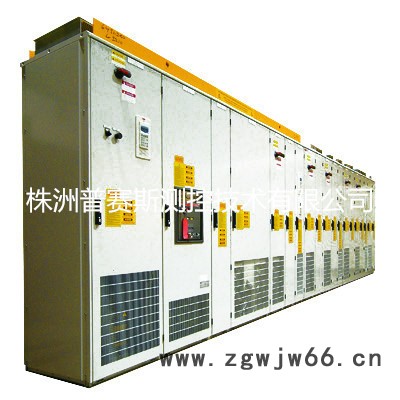

交流电机试验系统
1.简介
交流电机试验系统是基于虚拟仪器的网络化测控系统，介入到电机装配质量及技术性能综合评价的环节，为电机性能提供****的测试数据，帮助电机设计师提升电机品质。测试系统由试验电源、动力开关屏柜、智能仪器、信号传感装置、功率测量模块、网络数据库和试验软件组成，试验对象涵括所有交流高低中压异步电动机。
2.设计依据
■GB1032-2012 三相异步电动机试验方法
■GB755-2008 旋转电机 定额和性能
■GB10068-2008 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值
■IEC60034-2-1:2007 旋转电机（牵引电机除外）确定损耗和效率的试验方法
■GB/T10069.1-2006 旋转电机噪声测定方法及限值
■GB/T21211-2007 等效负载和叠加试验技术
■GB/T22715-2008 交流电机定子成型线圈耐冲击电压水平
■GB/T22719.1-2008 交流电压电机散嵌绕组匝间绝缘
■GB/T22719.2-2008 交流电压电机散嵌绕组匝间绝缘
■JB/T7836.1-2005 电机用电加热器
■JB/T10500.1-2005 电机用埋置式热电阻
3.试验项目
序号 | 出厂试验项目 | 型式试验项目 | 选配试验 | |
1 | 绝缘电阻的测定 | 绝缘电阻的测定 | 转动惯量的测定 | |
2 | 冷态直流端电阻和相电阻的测定 | 冷态直流端电阻和相电阻的测定 | 转子电压的测定 （绕线式转子电机） | |
3 | 工频耐电压试验 | 工频耐电压试验 | 噪声的测定 | |
4 | 匝间冲击耐电压试验 | 匝间冲击耐电压试验 | 振动的测定 | |
5 | 空载试验 | 空载试验 | 空载电流和空载损耗的确定 | 轴电压的测定 |
铁损和风摩损的确定 | ||||
6 | 堵转试验 | 堵转试验 | 堵转电流和堵转转矩的确定 | 轴承电流的测定 |
7 | / | 热试验 | / | |
8 | 负载特性试验 | 损耗分析 | ||
效率的确定 | ||||
9 | **大转矩的测定 | |||
10 | **小转矩的测定 | |||
11 | 短时过转矩试验 | |||
12 | 超速试验 | |||
13 | 可根据用户要求定制其他试验项目 | |||
