无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。 无刷电机是指无电刷和换向器（或集电环）的电机，又称无换向器电机。早在十九纪诞生电机的时候，产生的实用性电机**是无刷形式，即交流鼠笼式异步电动机，这种电动机得到了广泛的应用。但是，异步电动机有许多无法克服的缺陷，以致电机技术发展缓慢。上世纪中叶诞生了晶体管，因而采用晶体管换向电路代替电刷与换向器的直流无刷电机**应运而生了。这种新型无刷电机称为电子换向式直流电机，它克服了**代无刷电机的缺陷。

中文名

直流无刷电机

组    成

电动机主体和驱动器

特    点

机电一体化产品

所属类别

机电  机械

应    用

得到了广泛的应用

工作原理

微处理机

目录

1
工作原理

2
结构

3
特点

4
应用

5
控制策略

6
电机分类

?
直流电动机

?
无刷电机

7
相关设施

?
无刷电机

?
有刷电机

8
操作

?
PID控制

?
保护措施

9
注意事项

?
选型

?
维护

直流无刷电机工作原理

无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化

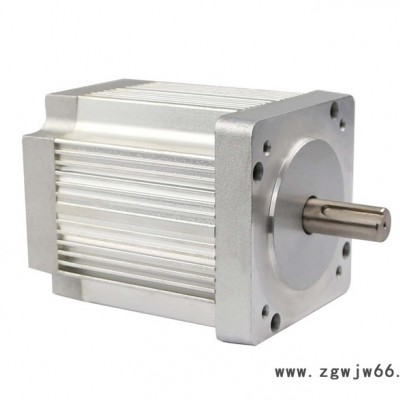

无刷直流电机实物图
[1]

产品。 电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。电动机的转子上粘有已充磁的永磁体 ，为了检测电动机转子的极性，在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。
直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能，但直流电机的优点也正是它的缺点，因为直流电机要产生额定负载下恒定转矩的性能，则电枢磁场与转子磁场须恒维持90°，这**要藉由碳刷及整流子。碳刷及整流子在电机转动时会产生火花、碳粉因此除了会造成组件损坏之外，使用场合也受到限制。交流电机没有碳刷及整流子，免维护、坚固、应用广，但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。现今半导体发展迅速功率组件切换频率加快许多，提升驱动电机的性能。微处理机速度亦越来越快，可实现将交流电机控制置于一旋转的两轴直角坐标系统中，适当控制交流电机在两轴电流分量，达到类似直流电机控制并有与直流电机相当的性能。
此外已有很多微处理机将控制电机必需的功能做在芯片中，而且体积越来越小；像模拟/数字转换器(analog-to-digital converter，adc)、脉冲宽度调制(pulse wide modulator，pwm)…等。直流无刷电机即是以电子方式控制交流电机换相，得到类似直流电机特性又没有直流电机机构上缺失的一种应用。

直流无刷电机结构

直流无刷电机是同步电机的一种，也**是说电机转子的转速受电机定子旋转磁场的速度及转子极数(p)影响：
n=60．f / p。在转子极数固定情况下，改变定子旋转磁场的频率**可以改变转子的转速。直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。也**是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。
直流无刷驱动器包括电源部及控制部如图 (1) ：电源部提供三相电源给电机，控制部则依需求转换输入电源频率。
电源部可以直接以直流电输入(一般为24v)或以交流电输入(110v/220 v)，如果输入是交流电**得先经转换器(converter)转成直流。不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器(inverter)转成3相电压来驱动电机。换流器(inverter)一般由6个功率晶体管(q1～q6)分为上臂(q1、q3、q5)/下臂(q2、q4、q6)连接电机作为控制流经电机线圈的开关。控制部则提供pwm(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制，所以电机内部装有能感应磁场的霍尔传感器(hall-sensor)，做为速度之闭回路控制，同时也做为相序控制的依据。但这只是用来做为速度控制并不能拿来做为定位控制。

直流无刷电机特点

1、可替代直流电机调速、变频器+变频电机调速、异步电机+减速机调速；

直流无刷电机(3张)

2、具有传统直流电机的优点，同时又取消了碳刷、滑环结构；
3、可以低速大功率运行，可以省去减速机直接驱动大的负载；
4、体积小、重量轻、出力大；
5、转矩特性优异，中、低速转矩性能好，启动转矩大，启动电流小；
6、无级调速，调速范围广，过载能力强；
7、软启软停、制动特性好，可省去原有的机械制动或电磁制动装置；
8、效率高，电机本身没有励磁损耗和碳刷损耗，消除了多级减速耗，综合节电率可达20%~60%。
9、可靠性高，稳定性好，适应性强，维修与保养简单；
10、耐颠簸震动，噪音低，震动小，运转平滑，寿命长；
11、不产生火花，特别适合**性场所，有防爆型；
12、根据需要可选梯形波磁场电机和正弦波磁场电机。

直流无刷电机应用

无刷直流电机的应用十分广泛，如汽车、工具、工业工控、自动化以及航空航天等等。总的来说，无刷直流电机可以分为以下三种主要用途：
持续负载应用：主要是需要一定转速但是对转速精度要求不高的领域，比如风扇、抽水机、吹风机等一类的应用，这类应用成本较低且多为开环控制。
可变负载应用：主要是转速需要在某个范围内变化的应用，对电机转速特性和动态响应时间特性有更高的需求。如家用器具中的、甩干机和压缩机**是很好的例子，汽车工业领域中的油泵控制、电控制器、发动机控制等，这类应用的系统成本相对更高些。
定位应用：大多数工业控制和自动控制方面的应用属于这个类别，这类应用中往往会完成能量的输送，所以对转速的动态响应和转矩有特别的要求，对控制器的要求也较高。测速时可能会用上光电和一些同步设备。过程控制、机械控制和运输控制等很多都属于这类应用。
实用性新型无刷电机是与电子技术、微电子技术、数字技术、自控技术以及材料科学等发展紧密联系的。它不**于交直流领域，还涉及电动、发电的能量转换和信号传感等领域。在电机领域中新型无刷电机的品种是较多的，但性能优良的无刷电机因受到价格的限制，其应用还不十分广泛。下面分别**主要的新型无刷电机进行探索与研究。

直流无刷电机控制策略

一般的自同步无刷直流电动机逆变器和驱动的结构图如图1所示。图中所示之驱动系统通常较多用于电压源逆变器（VSI）。电压源逆变器的对应是电流源逆变器（CSI）。VSI之所以较为广泛运用是因为其成本、重量、动态性能，以及易于控制均优于CSI。两种逆变器重量和成本的差异是由于VSI采用电容器进行直流耦合，而CSI须要在整流器和逆变器之间接有笨重的电抗器。VSI在动态响应能力上也与CSI不同。由于大的电抗器的作用**是满足CSI作为恒流源的较大的换向重叠角的需要，防止电机绕组中电流的快速变化，抑制电机的高速伺服运行。这**会加大驱动系统中阻尼器的尺寸。对于CSI所期望得到的恒流控制和恒转矩控制性能，在VSI中，也可通过其内部的电流控制环中滞后型电流控制而近似得到。
术语“自同步”指的是为了定子相电流脉冲与电机各相反电势一致所需正确的各管导通顺序，驱动电路对即时转子位置信息的要求。

图1基本的无刷直流电动机驱动
图2是无刷直流电动机一经典的位置和转速控制方案的方框图。如果仅仅期望转速控制，可以将位置控制器和位置反馈电路去掉。通常在高性能的位置控制器中位置和转速传感器都是需要的。如果仅有位置传感器而没有转速传感器，那**要求检测位置信号的差异，在模拟系统中**要导致噪声的放大；而在数字系统中这不是问题。对于位置和转速控制的无刷直流电动机，位置传感器或者是其他获取转子位置信息的元件是一定要的。

图2经典转速和位置控制无刷直流电动机系统方框图
许多高性能的应用场合为了转矩控制还需要电流反馈。至少，需要汇线电流反馈来防止电机和驱动系统过流。当添加一内电流闭环控制**能实现非常快的电流源逆变器那样的性能，而不需要直流耦合电抗器，它被称为电流调节电压源逆变器。驱动中的直流电压调节也可由作用类似直流电源的可控整流器来实现，或者既可通过在变换器中将PWM信号同时加在上下开关，也可通过仅仅加在上开关或下开关来实现。
