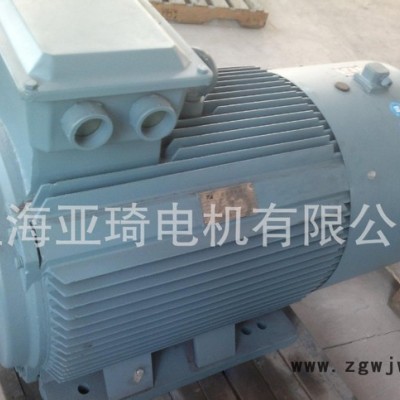

变频电机|YVP90S-4变频调速三相异步电机 全新上海现货

变频电机

变频电机采用“专用变频感应电动机+变频器”的交流调速方式，使机械自动化程度和生产效率大为提高设备小型化、增加舒适性，目前正取代传统的机械调速和直流调速方案。

变频电机主要特点

变频专用电动机具有如下特点：

　　B级温升设计，F级绝缘制造。采用高分子绝缘材料及真空压力浸漆制造工艺以及采用特殊的绝缘结构，使电气绕组采用绝缘耐压及机械强度有很大提高，足以胜任马达之高速运转及抵抗变频器高频电流冲击以及电压对绝缘之破坏。平衡质量高，震动等级为R级（降振级）机械零部件加工精度高，并采用专用高精度进口轴承，可以高速运转。强制通风散热系统，全部采用进口轴流风机超静音、高寿命，强劲风力。保障马达在任何转速下，得到有效散热，可实现高速或低速长期运行。经AMCAD软件设计的YP系列电机，与传统变频电机相比较，具备更宽广的调速范围和更高的设计质量，经特殊的磁场设计，进一步抑制高次谐波磁场，以满足宽频、节能和低噪音的设计指标。具有宽范围恒转矩与功率调速特性，调速平稳，无转矩脉动。与各类变频器均具有良好的参数匹配，配合矢量控制，可实现零转速全转矩、低频大力矩与高精度转速控制、位置控制及快速动态响应控制。YP系列变频专用电机可配制刹车器，编码器供货，这样即可获得精准停车，和通过转速闭环控制实现高精度速度控制。采用“微电机+变频专用电机+编码器+变频器”实现超低速无级调速的精准控制。YP系列变频专用电机通用性好，其安装尺寸符合IEC标准，与一般标准型电机具备可互换性。

变频专用电动机具有如下特点：

销售热线（021-61550266/61550267）B级温升设计，F级绝缘制造。采用高分子绝缘材料及真空压力浸漆制造工艺以及采用特殊的绝缘结构，使电气绕组采用绝缘耐压及机械强度有很大提高，足以胜任马达之高速运转及抵抗变频器高频电流冲击以及电压对绝缘之破坏。平衡质量高，震动等级为R级（降振级）机械零部件加工精度高，并采用专用高精度进口轴承，可以高速运转。强制通风散热系统，全部采用进口轴流风机超静音、高寿命，强劲风力。保障马达在任何转速下，得到有效散热，可实现高速或低速长期运行。

1、电磁设计

对普通异步电动机来说，再设计时主要考虑的性能参数是过载能力、启动性能、效率和功率因数。而变频电动机，由于临界转差率反比于电源频率，可以在临界转差率接近1时直接启动，因此，过载能力和启动性能不在需要过多考虑，而要解决的关键问题是如何改善电动机对非正弦波电源的适应能力。方式一般如下：

1） 尽可能的减小定子和转子电阻。减小定子电阻即可降低基波铜耗，以弥补高次谐波引起的铜耗增

2）为抑制电流中的高次谐波，需适当增加电动机的电感。但转子槽漏抗较大其集肤效应也大，高次谐波铜耗也增大。因此，电动机漏抗的大小要兼顾到整个调速范围内阻抗匹配的合理性。

3）变频电动机的主磁路一般设计成不饱和状态，一是考虑高次谐波会加深磁路饱和，二是考虑在低频时，为了提高输出转矩而适当提高变频器的输出电压。

电动机的安装
1安装前的准备工作
电动机开箱前应检查包装是否完整无损，有无受潮的现象，开罩后应小心清除电动机上的尘土和防锈层，仔细检查在运输过程中有无变形和损坏，紧固件有无松动或脱落，转子转动是否灵活，铭牌数据是否符合要求，并用500VMQ表测量高压电阻，绝缘电阻应不低于1MQ否则应对绕组进行干燥处理，但是处理温度不超过J20℃。
2电动机的安装场地和安装基础
电动机的安装场地海拔高度应不超过100()m；一般用途的电动机的安装场地要干燥、洁净，电动机周围应通风良好，与其它设备要留有一定的间隔，以便于检查，监视和清扫，环境温度在40℃以下，并需防止强烈的辐射；安装基础要坚固、结实，有一定的刚度，安装面应平整，以保证电机的平衡运行。主营：Y系列电动机，Y2系列电动机，Y3系列电动机，YX3系列电动机（二级能效），YP系列变频电机，CMTP/TP系列三相永磁同步电机，FTP系列纺机专用永磁同步电动机、YEJ刹车电动机，YVP/VF系列变频电动机，IEC系列三相感应马达，YB2系列隔爆型异步电动机、MS系列铝壳电动机，YS系列微型电动机，YL系列单相异步电机，YVPEJ变频制动电动机+编码器，YCT系列电磁调速电动机，YQ系列电机智能保护器，YKK系列高压电机、YQ系列电机节电器，QMA系列电机专用变频器、电机维修检测维护保养、电机线圈加工、电机改装、特殊非标电机定做、电机配件等电机相关配套产品的的制造与销售。

=======销售专线电话======

T;021-61550266/61550267/60449944 F:021-33863423 qq：1304620380

工厂地址：上海市青浦区沪青平公路6015号

移动电话：13918660275

邮箱：dtlxjd@163.com
3电动机的接线
3．1电动机应妥善接地，接线盒内右下方及机座外壳有接地装置，必要时亦可利用电动机底脚或法兰盘紧固螺栓接地，以保证电动机的安全运行。
4电动机与机械负载的联接
4．1电动机可采用联轴器，正齿轴或皮带与负载机械联接，双轴伸电动机的风扇端只允许采用联轴器传动。
4．2采用联轴器联接时，电动机轴中心线与负载机械的轴中心线要重合，以免电动机在动行中产生强烈振动，联轴动和不正常的声音等。器的安装偏差为：2极电动机允许偏差0．015mm，4、6、8极电动机偏差0．04mm。
4．3立式安装的电动机，轴伸只允许采用联轴器与机械负载联接

=======销售专线电话======

T;021-61550266/61550267/60449944 F:021-33863423 qq：1304620380

工厂地址：上海市青浦区沪青平公路6015号

移动电话：13918660275

邮箱：dtlxjd@163.com

2、电动机的起动

2．1电动机起动前的检查
2．1．1新安装或停用三个月以上的电动机起动前应检查绝缘电阻，测得绝缘电阻值不小于1MQ。
2．1．2检查电动机的紧固螺钉是否拧紧，轴承是否缺油，电动机的接线是否符合要求，外壳是否可靠接地或接零。
2．1．3检查联轴器的螺钉和销钉是否紧固，皮带联接处是否良好，松紧是否合适，机组转动是否灵活，有无卡位，窜动和不正常的声音等。
2．1．4检查熔断器的额定电流是否符合要求，安装是否牢固可靠。
2．1．5检查起动设备接线是否正确，起动装置是否灵活，触点接触是否良好，起动设备的金属处壳是否可靠接地或接零。
2．1．6检查三相电源电压是否正常，电压是否过高过低或三相电压不对称等。
2．1．7上述任何一项有问题，都必须彻底解决，在确认准备工作无误时方可起动。

2．2起动时的注意事项
2．2．1电动机允许满压起动或降压起动(用电抗或Y一△)，但应注意满压起动时大约5—7倍额定电流，降压启动时转距与电压平方成正比，当电网容量不足时，宜采用降压启动，而当静负载相当大时，可采用满压起动。
2．2．2当电源相序A、B、C分别与接线板线柱Ul、V1、w．相对应时，电动机的转向从主轴端视之为顺时针。
2．2．3电动机一般应有热保护装置，根据电动机的额定电流，调整保护装置的整定值。
2．2．4合闸后，若电动机不转，应迅速、果断地拉闸，以免烧毁电动机。
2．2．5电动机起动后注意观察传动装置，生产机械及线路电压电流，若有异常现象，应立即停机查明故障并排除之后，方可重新合闸起动。
2．2．6按电动机的技术要求，限制电动机连续起动次数，一般空载连续起动不超过3次，电动机长期运行至热态，停机后起动，不得超过2次。
2．2．7若干台电动机由同一台变压器供电时，不能同时起动，应由大到小逐台起动。

3、电动机的运行

3．1电动机在运行过程中，表面应保持常清洁，进风口不毙尘土纤维的阻碍。
3．2电源频率与额定频率偏差不得超过l％；电源电压与额定电压偏差不超过5％。
3．3电动机的电流不允许超过额定电流10％。
3．4连续工作的电动机不允许长期过载运行。
3．5电动机空载或负载运行时不应有断续或异常的声音或振动。
3．6当电动机的热保护装置和短路保护装置连续发生动作时应检查故障原因(是来自电动机还是来自超负荷或是因为保护装置整定值太低)，待消除故障后方可投入运行。
3．7运行过程中，用温度计测量机壳的温升，一般不超过75℃。
3．8应保证电动机轴承运行过程中的良好润滑，一般电动机运行2()00H左右，即应补充或更换润滑指(封闭轴承在使用寿命期内不必更换润滑脂)。如果发现轴承过热(一般轴承温升应不超过95℃)或润滑脂变质，应及时更换润滑脂，更换时应先清除旧的润滑脂，再用汽油洗净轴承及轴承盖的油
脂，然后将ZI一3锂基润滑脂填充轴承内外圈之间空腔的l／2(2极)或2／3(4、6、8极)。
3．9当轴承游隙达到下列极限磨损游隙数值时，即应及时更换轴承。mm
┏━━━━━━━┳━━━━━┳━━━━━┳━━━━━┳━━━━━┳━┓
┃轴承内径 ┃ 20～30┃35～50┃55～80┃85～120┃┃
┣━━━━━━━╋━━━━━╋━━━━━╋━━━━━╋━━━━━╋━┫
┃极限磨损游隙　┃0．1┃0．15┃0．2┃0．3┃┃
┗━━━━━━━┻━━━━━┻━━━━━┻━━━━━┻━━━━━┻━┛
3．10停机处理
当电动机运行过程中发现以下情况时，应立即停机处理
(1)发生人身触电事故。
(2)电动机或起动装置上冒烟起火。
(3)电动机剧烈振动。
(4)轴承剧烈发热。
(5)电动机发生窜轴、扫膛、转速突然下降、温度迅速上升。

4、电动机的贮存和运输
4．1电动机的贮存应保持干燥，避免周围环境温度的急
剧变化。
4．2电动机的贮存不宜堆积过高，以免影响通风及损坏
下层电动机的包装。
4．3贮存及运输中应防止电动机倾斜。
