| 操作压力 | 减压 |
|---|---|
| 功率 | 120W |
| 规格 | 10L |
| 加热方式 | 油水浴锅加热 |
| 结构形式 | 立式 |
| 外形 | 蛇管式 |
| 外形尺寸 | 120×60×250mm |
| 用途 | 减压蒸馏 |
| 蒸发面积 | 0.51(0.33+0.18)㎡ |
| 重量 | 107kg |
| 品牌 | 上海互佳仪器 |
| 型号 | RE-1002 |
| 加工定制 | 是 |
| 运动状况 | 内循环型 |
| 效数 | 单效蒸发 |

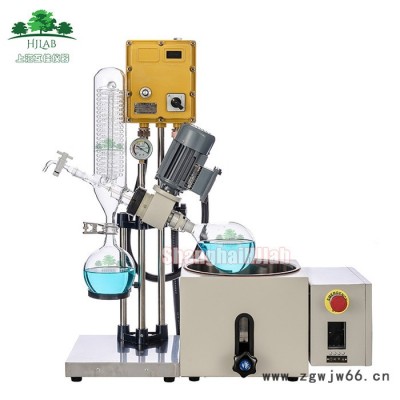

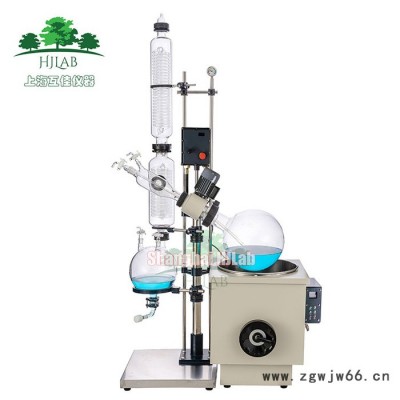

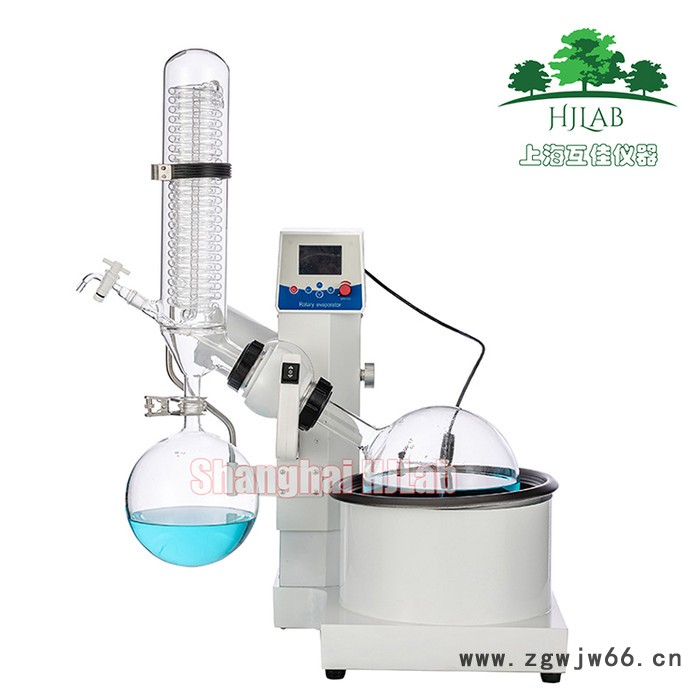

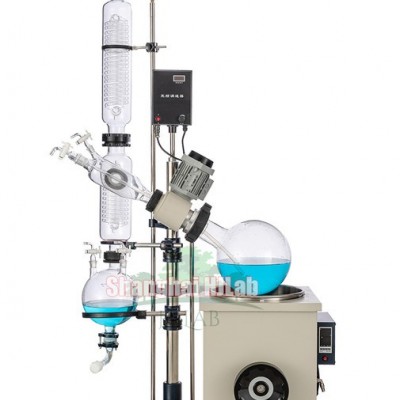

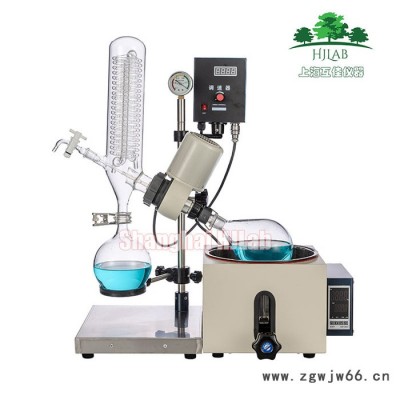

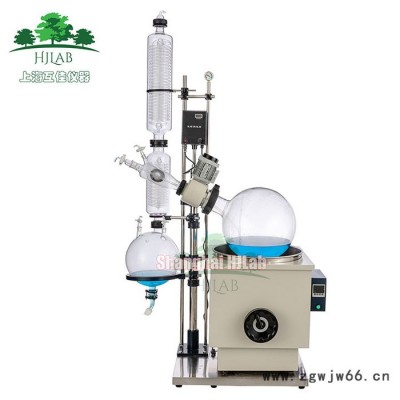

RE-1002(10L)旋转蒸发仪
旋转蒸发仪工作原理
蒸发瓶恒速旋转，水浴锅恒温加热，在此条件下：物料在蒸发瓶内壁形成大面积均匀薄膜，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），回收于收集瓶。
本系列产品使用需配套真空装置（循环水式、旋片式、隔膜式等真空泵），冷却循环装置组成系统装置。
旋转蒸发仪基本配置
1,与物料接触部分全部采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应。
2, 主体支架采用冷板防腐喷塑+铝合金材质，锅胆采用不锈钢材质。
3, 密封系统采用聚四氟乙烯+氟橡胶复式组合密封。
4, 真空压力表显示实时真空，指针显示。
5,活塞式加料阀套接聚四氟乙烯加长管，可在真空状态下连续进料至蒸发瓶。
6, 直立式双层蛇形盘管双冷凝器，主冷+副冷双冷凝器。
7, 变频器调速，翘式按键（ON-OFF）开关，通过旋扭微调,转速数显。
8, 恒温浴锅温度数显，带锁按扭开关控制，锅底K型传感器+不锈钢探棒。
9, 浴锅手轮升降。
10, 旋转、加热双熔断器安全保护。
11,收集瓶带下放料口，配玻璃+四氟独立放料阀。
12,真空切换阀，在不影响系统真空和溶液蒸馏的情况下，可进行连续收集、放料。
技术参数
| 型号 | RE-1002 |
| 电压频率 | 220V/50HZ |
| 整机功率 | 3120W |
| 旋转电机功率 | 120W |
| 加热功率 | 3000W |
| 真空度 | 0.095Mpa |
| 旋转瓶容量 | 10LΦ280mm/Φ95法兰口 |
| 收集瓶容量 | 5LΦ230mm/上Φ60法兰口×24#标口×24#标口×下Φ50法兰口 |
| 旋转速度 | 0-120rpm/min |
| 控温范围 | 室温-180℃ |
| 控温精度 | ±1℃ |
| 浴锅升降行程 | 180mm |
| 冷凝器尺寸 | 主冷 Φ120×620H(mm) 上Φ60法兰口×下Φ80法兰口 副冷 Φ135×475H(mm) 上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口 |
| 冷凝面积 | 0.51(0.33+0.18)㎡ |
| 加料阀 | 34#标塞阀 进料咀外径12mm |
| 多功能口 | 19#标塞阀 玻璃咀外径12mm |
| 放气阀 | 24#标塞阀×2个 放气咀外径12mm |
| 放料阀 | Φ50法兰口 侧出料咀外径15mm离底板200mm |
| 真空抽气咀 | 插口外径10mm |
| 冷凝盘管进出咀 | 插口外径16mm |
| 锅胆尺寸容量 | Φ350×220H(mm) 约21L |
| 整机占空间尺寸 | 930×560×1910mm宽深高 |
| 机器净重 | 74(49+25)KG |
| 包装尺寸 | 1320×780×755mm 木箱0.78m? |
| 包装重量 | 107KG |
