| 绕组形式 | 自耦 |
|---|---|
| 铁心形式 | 环形 |
| 电压比 | 380-430 |
| 电源相数 | 单相 |
| 额定功率 | 40KW |
| 冷却方式 | 油浸自冷式 |
| 频率特性 | 低频 |
| 外形结构 | 立式 |
| 铁心形状 | 环型 |
| 冷却形式 | 干式 |
| 防潮方式 | 灌封式 |
| 效率(η) | 80% |
| 品牌 | 上海朗歌 |

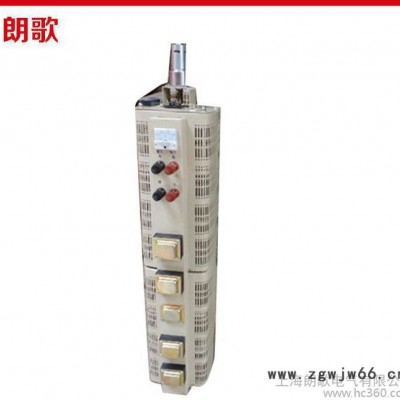

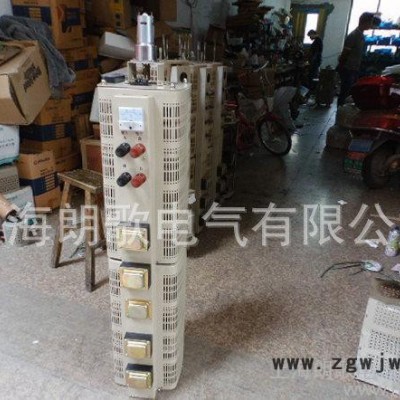

| 型号 | TDGC2-40K |
……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………
温馨提示
产品价格、参数等仅供参考，详情请来电或旺旺咨询！
为保证您顺利采购，请您在下单前与我们联系沟通！谢谢配合！
一、概述
调压器系列,为机电工业第十四批节能产品.用在调压、控温、调速、调光、功率控制等场所,使用范围十分广泛.TDGC2-J、TSGC2-J产品外形呈六角形,属老形产品;TDGC2、TSGC2外形呈四角形,美观大方，属新形产品。
二、适用范围
化工、冶金、仪器仪表、机械制造、轻工工业、公用设备、家用电器。
三、技术性能
输入电压 | 单相220V±10%,三相380±10% |
输出电压 | 单相0-250V±10%,三相0-430V±10% |
工作频率 | 50Hz/60Hz |
效率 | >90% |
波形失真 | 无附加波形失真 |
电气强度 | 1500V/1min |
绝缘电阻 | 单相＞5M ，三相＞2M |
TDGC2、TSGC2系列接触调压器
| 型号规格 | 最大输 出容量 | 相数 | 额定输 入电压 | 额定输 出电压 | 最大输 出电流 | 产品外形尺寸 （宽×深×高） | 净重 | 每台包装尺寸 （宽×深×高） | 毛重 |
| TDGC2-0.2 | 0.2 | 1 | 220V | 0-250V | 0.8 | 108×125×132 | 2.1 | 162×142×144 | 2.3 |
| TDGC2-0.5 | 0.5 | 2 | 130×140×135 | 3.2 | 170×190×170 | 3.4 | |||
| TDGC2-1 | 1.0 | 4 | 180×200×170 | 5.9 | 210×240×215 | 6.2 | |||
| TDGC2-2 | 2.0 | 8 | 205×230×180 | 8.2 | 235×250×215 | 8.5 | |||
| TDGC2-3 | 3.0 | 12 | 205×230×205 | 10.8 | 240×265×260 | 11.1 | |||
| TDGC2-5 | 5.0 | 20 | 245×300×255 | 17.0 | 265×330×280 | 17.6 | |||
| TDGC2-10 | 10.0 | 40 | 235×310×440 | 33.1 | 330×390×550 | 41.0 | |||
| TDGC2-15 | 15.0 | 60 | 235×310×640 | 54.1 | 350×410×750 | 63.1 | |||
| TSGC2-1.5 | 1.5 | 3 | 380V | 0-430V | 2 | 130×160×340 | 9.5 | 210×235×430 | 12.0 |
| TSGC2-3 | 3.0 | 4 | 175×235×435 | 17.5 | 255×320×520 | 23.0 | |||
| TSGC2-6 | 6.0 | 8 | 197×260×445 | 24.3 | 290×330×520 | 28.6 | |||
| TSGC2-9 | 9.0 | 12 | 205×260×480 | 32.7 | 290×340×585 | 37.7 | |||
| TSGC2-15 | 15.0 | 20 | 235×310×640 | 51.5 | 390×330×670 | 59 |
TDGC、TSGC系列接触调压器
| 型号规格 | 最大输 出容量 | 相数 | 额定输 入电压 | 额定输 出电压 | 最大输 出电流 | 产品外形尺寸 （宽×深×高） | 净重 | 每台包装尺寸 （宽×深×高） | 毛重 |
| TDGC-0.5 | 0.5 | 1 | 220V | 0-250V | 2 | 130×150×175 | 4.1 | 140×157×205 | 4.5 |
| TDGC-1 | 1.0 | 4 | 185×200×215 | 6.1 | 180×200×250 | 6.4 | |||
| TDGC-2 | 2.0 | 8 | 230×290×215 | 9.2 | 210×240×250 | 9.6 | |||
| TDGC-3 | 3.0 | 12 | 230×270±215 | 13.0 | 270×235×250 | 13.4 | |||
| TDGC-5 | 5.0 | 20 | 345×390±260 | 26.2 | 370×360×335 | 27.5 | |||
| TDGC-7 | 7.0 | 28 | 345×390±260 | 28.5 | 370×360×335 | 29.5 | |||
| TDGC-10 | 10.0 | 40 | 345×390×420 | 48.5 | 420×425×500 | 58.0 | |||
| TDGC-15 | 15.0 | 60 | 345×430×570 | 71.5 | 435×435×690 | 82.5 | |||
| TDGC-20 | 20.0 | 80 | 345×440×570 | 76.0 | 435×435×690 | 87.0 | |||
| TDGC-30 | 30.0 | 120 | 345×440×1090 | 140 | 450×460×1165 | 155 | |||
| TDGC-3 | 3.0 | 3 | 380V | 0-430V | 4 | 185×205×510 | 21.3 | 210×230×570 | 24.5 |
| TSGC-6 | 6.0 | 8 | 235×240×510 | 32.2 | 580×280×570 | 36.2 | |||
| TSGC-9 | 9.0 | 12 | 265×270×510 | 42.5 | 285×330×590 | 47.5 | |||
| TSGC-15 | 15.0 | 20 | 345×430×570 | 68.0 | 435×435×640 | 79 | |||
| TSGC-20 | 20.2 | 27 | 345×430×570 | 76.5 | 435×435×640 | 87.5 | |||
| TSGC-30 | 30.0 | 40 | 245×440×1050 | 136 | 440×440×1165 | 149 | |||
| TSGC-45 | 45.0 | 60 | 345×450×1050 | 158 | 450×460×1165 | 173 |
