| 额定功率 | 40（W） |
|---|---|
| 产品类型 | 交直流两用电动机 |
| 额定电压 | 1PH100（V） |
| 额定电流 | 0.65（A） |
| 额定转速 | 1250（rpm） |
| 外形尺寸 | 90（mm） |
| 产品认证 | CCC |
| 适用范围 | 通用 |
| 品牌 | dmke |

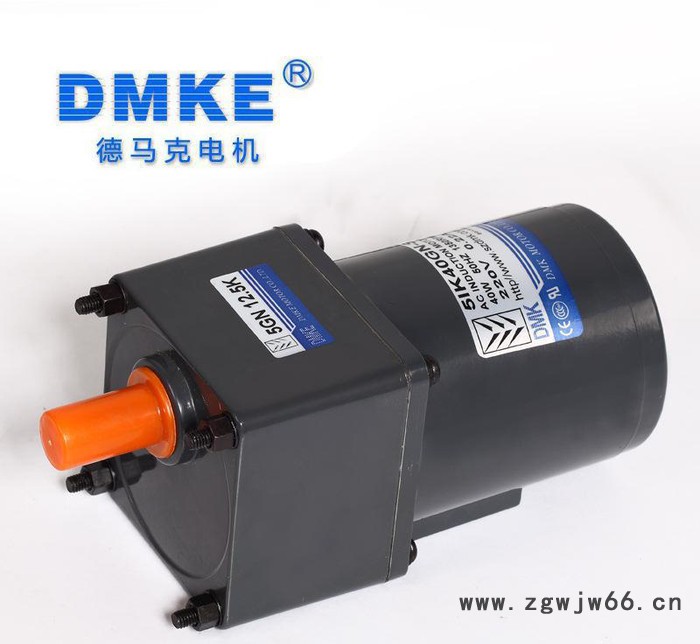

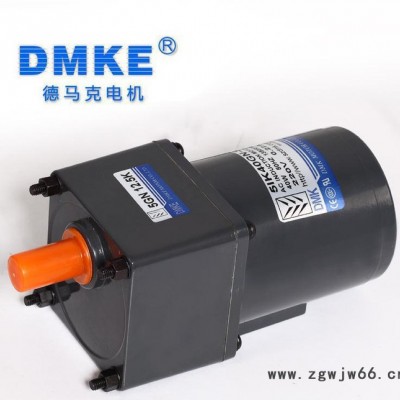

| 型号 | 40W减速电机 |
| □90mm | |||||||||
| 规格 | |||||||||
| 型号·类型 上段：齿轮轴 下段（）内：圆轴 | 输出功率 | 电压 | 频率 | 电流 | 启动转矩 | 额定转矩 | 额定转速 | 电容量容量 | |
| 导线型 外型图?? | 带端子箱型 外形图?? | W | V | Hz | A | mN.m | mN.m | r/min | uF |
| 5IK40GN-AJ (5IK40A-AJ) | 5IK40GN-ATJ (5IK40A-ATJ) | 40 | 1ph100 | 50 | 0.65 | 220 | 315 | 1250 | 12 |
| 60 | 0.7 | 260 | 1550 | ||||||
| 5IK40GN-EJ (5IK40A-EJ) | 5IK40GN-ETJ (5IK40A-ETJ) | 40 | 1ph110 | 60 | 0.55 | 200 | 260 | 1550 | 8 |
| 1ph120 | 0.6 | ||||||||
| 5IK40GN-CE (5IK40A-CE) | 5IK40GN-CTE (5IK40A-CTE) | 40 | 1ph220 | 50 | 0.35 | 220 | 315 | 1250 | 2.5 |
| 1ph230 | 0.4 | ||||||||
| 5IK40GN-HE (5IK40A-HE) | 5IK40GN-HTE (5IK40A-HTE) | 40 | 1ph220 | 60 | 0.35 | 200 | 260 | 1550 | |
| 1ph230 | 0.4 | ||||||||
| 5IK40GN-S (5IK40A-S) | 5IK40GN-ST (5IK40A-ST) | 40 | 3ph220 | 50 | 0.3 | 800 | 315 | 1250 | — |
| 60 | 0.25 | 660 | 250 | 1550 | |||||
| ●电动机铭牌上的型号并无表示电容器种类的（J、E）记号。 | |||||||||
| ●各种安全规格以电动机铭牌上的型号取得认证。 | |||||||||
| 种类 | ||
| 电动机 | ||
| 类型 | 型号 | |
| 齿轮轴型 | 圆轴型 | |
| 导线型 | 5IK40GN-AJ | 5IK40A-AJ |
| 5IK40GN-EJ | 5IK40A-EJ | |
| 5IK40GN-CE | 5IK40A-CE | |
| 5IK40GN-HE | 5IK40A-HE | |
| 5IK40GN-S | 5IK40A-S | |
| 带端子箱型 | 5IK40GN-ATJ | 5IK40A-ATJ |
| 5IK40GN-ETJ | 5IK40A-ETJ | |
| 5IK40GN-CTE | 5IK40A-CTE | |
| 5IK40GN-HTE | 5IK40A-HTE | |
| 5IK40GN-ST | 5IK40A-ST | |
| 平行轴减速器（另售） | ||||||
| 减速器种类 | 减速器型号 | 减速比 | ||||
| 长寿命，低噪音 | 5GN□K | 3、3.6、5、6、7.5、9、12.5、15、18、25、30、36、50、60、75、90、100、120、150、180、200 | ||||
| 5GN10XK（中间减速器） | ||||||
| ·减速器型号的□中为减速比的数值 | ||||||
| 装有减速器时的容许转矩 | |||||||||||||||||||||||
| ●减速器·中间减速器另售 | |||||||||||||||||||||||
| ●减速器型号的□中为减速比的数值 | |||||||||||||||||||||||
| ●转速是以电动机的同步转速（50Hz：1500r/min、60Hz：1800r/min）为基准除以减速比而算出来的数值。实际转速将随负载大小变化而比所示数值减少2%~20%左右。 | |||||||||||||||||||||||
| ●转速是以电动机的同步转速（50Hz：1500r/min、60Hz：1800r/min）为基准除以减速比而算出来的数值。实际转速将随负载大小变化而比所示数值减少2%~20%左右。 | |||||||||||||||||||||||
| 这时的容许转矩为10N.m。 |
| 容许力矩单位：上段（N.m）/下段（kgf.cm） | |||||||||||||||||||||||
| 型号 电动机 减速器 | 减速比 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 | |
| 转速r/min | 50Hz | 500 | 417 | 300 | 250 | 200 | 166 | 120 | 100 | 83 | 60 | 50 | 41 | 30 | 25 | 20 | 16 | 15 | 12.5 | 10 | 8.3 | 7.5 | |
| 60Hz | 600 | 500 | 360 | 300 | 240 | 200 | 144 | 120 | 100 | 72 | 60 | 50 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 | ||
| 5IK40GN-A□J 5IK40GN-E□J 5IK40GN-C□E 5IK40GN-H□E 5IK40GN-S□ | 5GN□K | 50Hz | 0.77 | 0,92 | 1.3 | 1.5 | 1.9 | 2.3 | 3.2 | 3.8 | 4.6 | 5.7 | 6.9 | 8.3 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| 7.85 | 9.38 | 13.2 | 15.3 | 19.4 | 23.4 | 32.6 | 38.7 | 46.9 | 58.1 | 70.4 | 84.7 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |||
| 60Hz | 0.63 | 0.76 | 1.1 | 1.3 | 1.6 | 1.9 | 2.6 | 3.2 | 3.8 | 4.7 | 5.7 | 6.8 | 8.6 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 6.42 | 7.75 | 11.2 | 13.2 | 16.3 | 19.3 | 26.5 | 32.6 | 38.7 | 47.9 | 58.1 | 69.3 | 87.7 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |||
| 外形图 | |||
| 减速器附有安装用螺丝 | |||
| Δ导线型 | |||
| 重量：电动机：2.4kg 减速器：1.35kg | |||
电动机型号 5IK40GN-AJ 5IK40GN-EJ 5IK40GN-CE 5IK40GN-HE 5IK40GN-S | 减速器型号 5GN□K | 减速比 3~18 25~200
| L1 42/60 | |||||
| 连接图 | ||
| ●运转方向指从电动机轴看来的方向。CW表示顺时针方向，CCW表示逆时针方向。 | ||
| ●表中所记型号为齿轮轴型，圆轴型亦同。 |
