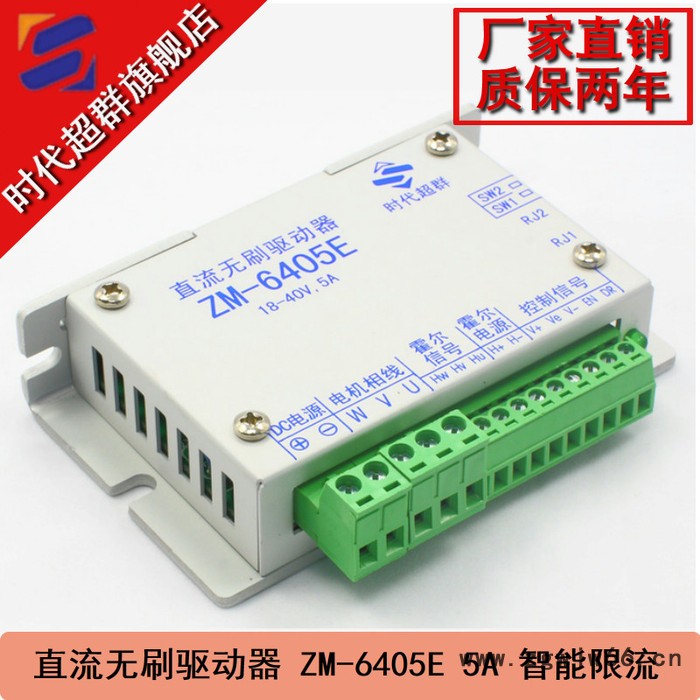

ZM-6405E直流无刷控制器/驱动200W以下无刷直流电机

产品价格130.00元/件

产品品牌时代超群

最小起订≥1 件

供货总量2 件

发货期限自买家付款之日起 天内发货

浏览次数877

企业旺铺https://www.zgwjw66.cn/index.php?homepage=18801063276li

更新日期2021-12-17 05:43

企业主推产品

诚信档案

北京时代四维科技有限公司

会员级别:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 北京时代四维科技有限公司

企业名片

北京时代四维科技有限公司

联 系  人:李文杰(先生)

联系固话:

联系地址:中国北京房山区良乡镇良官大街58号

【友情提示】:来电请说明在中国五金交电网看到我们的,谢谢!

商品信息

基本参数

品牌:

时代超群

所在地:

北京

起订:

≥1 件

供货总量:

2 件

有效期至:

长期有效

产品属性:

直流无刷控制器

电压范围:

18-40
详细说明
产品属性 直流无刷控制器
电压范围 18-40
电流 5
功率 200W以下
品牌 时代超群
型号 ZM-6405E









产品特点



高集成度高可靠性无刷直流(BLDC)电机控制器三相全桥,PWM斩波方式闭环稳速,大负载时电机仍能保持转速纯硬件设计,高速度,高抗干扰能力周波限电流方式,保护更加精确快速低发热,大功率







主要功能



欠电压(≤13V)、过热(>150℃)自动保护堵转6秒自动保护霍尔错误保护输出限流线性可调:1.5-5A支持内置电位器、外接电位器、模拟电压和PWM调速带有使能功能具有缓启动功能,避免电流过冲,有效保护电机





产品工作条件







项目

最小

额定

最大

单位

环境温度

-30



60

输入电压(DC)

18



40

V

输出电流

1.5



5

A

适用电机转速

0



20000

rpm

霍尔信号电压

4.5

5

5.5

V

霍尔驱动电流



10



mA

外接调速电位器



10K



Ω

模拟调速电压(Ve)

0



5

V

PWM调速信号电压

4.5



5.5

V

PWM调速信号占空比

0



100

%

控制接口电压

H

3

5

24

V

L

0

0

0.5

V



接口定义







名称

说明

正/负极

直流电源输入,18-40V

U,V,W

驱动输出,接电机相线

Hu,Hv,Hw

霍尔信号,接电机霍尔信号线

H+,H-

霍尔电源,接电机霍尔电源线

V+

外接电位器调速正极,不使用时悬空。

Ve

外接调速信号,可外接电位器、模拟电压或PWM注①

V-

外接调速参考地

EN

使能,当拨码SW2为off状态时,悬空或高电平时为正常,低电平待机,当拨码SW2为on状态时,悬空或高电平为待机,低电平为正常。

DR

方向,悬空或高电平时为正转,低电平反转

电源灯

绿色,通电后长亮

RJ1

电机启动的快慢变化

RJ2

内部调速电位器,顺时针旋转,电机转速由0-100%

SW1拨码

内外部调速切换,ON:内部  OFF:外部

SW2拨码

使能功能切换,ON:高电平悬空为待机,OFF:低电平待机



注①:使用此功能时请确认驱动器侧面的“切换”拨码为OFF状态







常见问题解答



1.问:初次使用该控制器,如何能尽快上手?

答:正确接好电源线、电机相线、霍尔线后,保证电机空载且其它接口悬空,使用内部调速,缓慢加速。电机正确转动后,再依次测试使能、方向、外接调速等功能。如对本产品不熟,初次使用应做好测试后,再安装到实际场合使用。



2.问:电源接反有何影响?

答:会立即烧毁驱动器。



3.问:上位控制信号电压最高是多少V?

 答:调速信号最高电压为5+0.2V,使能和方向控制接口最高电压为24+2V,超过此电压会导致驱动器烧毁。



4.问:驱动器长时间工作后外壳比较热,正常吗?

答:正常,在常温下,长时间工作外壳达到90度不会对性能有影响。



5.问:电源指示灯亮,但电机不转且抖动,是什么原因?

答:可能是相线与霍尔线有错误,请按照电机说明书正确接线后重新通电测试。



6.问:用此控制器,能否将我的电机转速调到6000?

 答:无刷电机的最高转速是电机本身的参数,控制器能将电机控制在0至最高速。



7.问:我手上已经有电机,购买此驱动器后如何接线

 答:必须先确定手上电机的相线和霍尔线定义后才能接线,如不确定定义需向电机厂家询问。否则不正确的接线会导致驱动器损坏。



8.问:想在此驱动器上加些功能或做新产品开发,是否可以?

  答:可以,请联系我公司。
