| 材质 | 灰铁200-300 |
|---|---|
| 产地 | 河北 |
| 规格 | 500*800mm,规格齐全 |
| 精度 | 1-4级 |
| 类型 | 铆焊平板 |
| 用途 | 五金 |
| 品牌 | 建丰 |
| 型号 | JF100-6000 |
| 加工定制 | 是 |
| 工作面硬度 | HB170-240 |
| 起订量 | 1 |

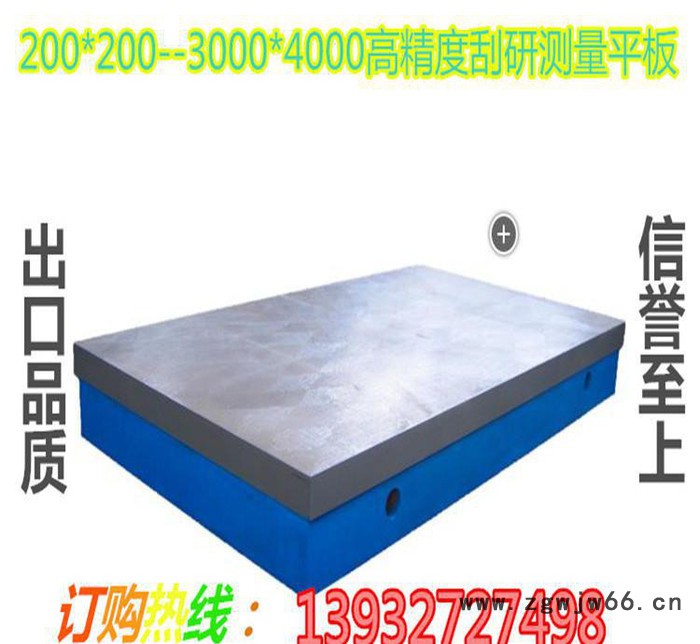

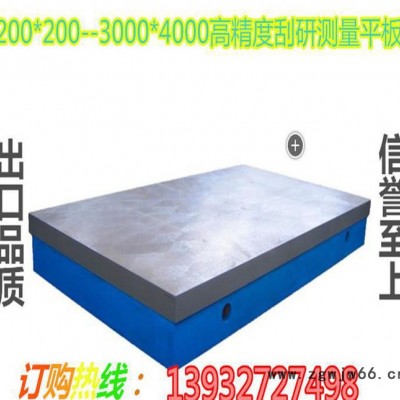

铸铁平板又称铸铁平台，外观基本上是箱体式，工作面有长方形、正方形、圆形等，材料为HT200-300，QT400-600，采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等，是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。
铸铁平板，划线平台，检验平台，铆焊平台，电机试验平台，机床工作台，测量平台，检测平台，钳工平台，铸铁工作台，装配平台，镗铣床工作台，落地镗床工作台，T型槽平台，铸铁圆平台，地轨平台，铁地板，基础平板,划线平板,检验平板,铆焊平板,焊接平板,火工平板,钳工平板,研磨平板,刮研平板,压沙平板,试验平板,机床工作台,三座标平板,模具垫板,拼装平板,装配平板,T型槽平板.
铸铁平台用途：适用于各种检验工作，精密测量用的基准平面，用于机床机械测量基准，检查零件的尺寸精度或形位偏差，并作精密划线。在机械制造中也是不可缺少的基本工具。
材料及处理
铸铁平台材质: 材料为高强度铸铁HT200-250工作面硬度为HB160—210。经过两次处理（人工退火600度----700度或自然时效2---3 年），使该产品的精度稳定，耐磨性能好。
铸铁平台精度：按国家标准计量检定规程执行，分别为0，1，2，3级四个级别。
平板/平台的表面质量：
铸铁平台规格：200mm×200mm—2000mm×4000mm（特殊规格可根据需方图纸制作或双方商定生产加工）
铸铁平台检验标准:用涂色法检验。
0级1级平板平台在每边为25㎜平方的范围内不少于25点。
2级平板平台在每边为25㎜平方的范围内不少于20点。
3级平板平台在每边为25㎜平方的范围内不少于12点。
铸铁平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
铸铁平台一定要有精准的平面度，要想有精准的平面度必须具备一以下几个条件：
一、厚度要求：主要包括平台上工作面厚度，侧围厚度和高度，以及底面筋板的厚度、高度和密度。
二、材质要求：高强度铸铁HT200-300,硬度:HB170-240。
三、人工退火：在回火窑经过600-700度高温退火时效处理。
四、自然时效：按国标标准应该是2-3年自然时效，由于此工序时间太长，企业受资金周转影响已不可能等待那么长时间，多以激振器通过振动时效代替。虽然这种工艺的效果尚未明确，但在国际上已普遍使用。
五、沙眼与气孔：0级与1级平台不允许有气孔与沙眼，2级和3级可以用与平台同材质固体填充气孔沙眼。注意：填充物的的硬度一定要低于平台本身的硬度。

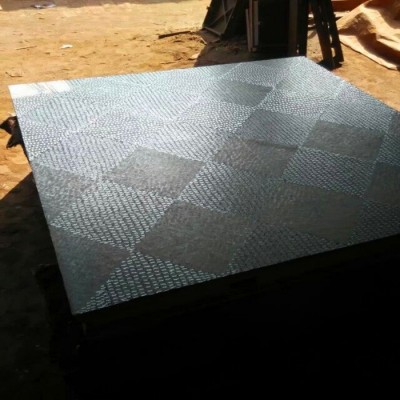

六、铲刮工艺：人工铲刮在铸铁平台加工过程中是最重要的工艺，它决定了铸铁平台的平面度误差大小，以及工作面的可接触点数。0级板平台在每边为25㎜平方的范围内不少于25点；1级平台在每边为25㎜平方的范围内不少于20点；2级平板平台在每边为25㎜平方的范围内不少于16点；3级平板平台在每边为25㎜平方的范围内不少于12点。铲刮完成后平台四个边棱倒钝。
铸铁平板标准规格

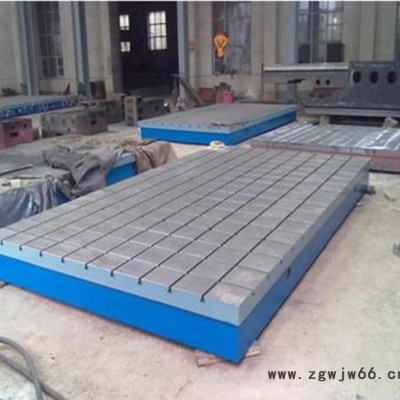

铸铁平板/铸铁平台按GB/T22095-2008标准制造，产品制成筋板式和箱体式，工作面有长方形，材料灰铁HT200-300，HB170-240,工作面采用刮研工艺，工作面上可加工V型、T型、U型槽和圆孔、长孔等。铸铁平板是用于工件检测或划线的平面基准器具。平板安装应调至水平、负荷均分布于各支点上，环境温度使用时应避免振动
铸铁平板/铸铁平台标准规格及对应级别标准：
| 规格 | 精度等级 | 规格 | 精度等级 | ||||||||
| 0级 | 1级 | 2级 | 3级 | 精刨 | 0级 | 1级 | 2级 | 3级 | 精刨 | ||
| 100×100 | 4 | 8 | 26 |
|
| 2500×2500 |
|
| 72 | 180 | 270 |
| 200×100 | 5 | 10 | 20 |
|
| 3000×1000 |
|
|
| 168 | 248 |
| 200×200 | 5 | 10 | 20 |
|
| 3000×1500 |
|
|
| 174 | 154 |
| 300×200 | 6 | 12 | 24 |
|
| 3000×2000 |
|
|
| 184 | 275 |
| 300×300 | 6 | 12 | 24 |
|
| 3000×2500 |
|
|
| 186 | 276 |
| 400×300 | 6 | 12 | 24 |
|
| 3000×3000 |
|
|
| 210 | 300 |
| 400×400 | 6 | 12 | 24 |
|
| 4000×1000 |
|
|
| 210 | 300 |
| 500×300 | 6 | 12 | 24 |
|
| 4000×1500 |
|
|
| 210 | 300 |
| 500×500 | 7 | 14 | 28 |
|
| 4000×2000 |
|
|
| 219 | 310 |
| 600×400 | 7 | 14 | 28 |
|
| 4000×2500 |
|
|
| 228 | 340 |
| 600×500 | 7 | 14 | 28 |
|
| 4000×3000 |
|
|
| 240 | 360 |
| 800×500 | 8 | 16 | 32 | 80 |
| 5000×1500 |
|
|
| 249 | 370 |
| 800×600 | 8 | 16 | 32 | 80 |
| 5000×2000 |
|
|
| 255 | 375 |
| 900×600 | 8 | 16 | 32 | 80 |
| 5000×2500 |
|
|
| 264 | 390 |
| 1000×750 | 9 | 18 | 36 | 90 |
| 5000×3000 |
|
|
| 287 | 420 |
| 1000×1000 | 10 | 20 | 39 | 96 |
| 6000×1500 |
|
|
| 287 | 420 |
| 1200×1000 |
| 20 | 39 | 96 |
| 6000×2000 |
|
|
| 293 | 430 |
| 1500×1000 |
| 24 | 48 | 120 |
| 6000×2500 |
|
|
| 300 | 450 |
| 1500×1500 |
| 25 | 50 | 125 |
| 6000×3000 |
|
|
| 308 | 460 |
| 2000×1000 |
| 26 | 52 | 129 |
| 8000×1500 |
|
|
| 366 | 500 |
| 2000×1500 |
|
| 56 | 140 |
| 8000×2000 |
|
|
| 370 | 520 |
| 2000×2000 |
|
| 60 | 152 | 230 | 8000×2500 |
|
|
| 375 | 530 |
| 2500×1500 |
|
| 64 | 152 | 230 | 8000×3000 |
|
|
| 382 | 570 |
| 2500×2000 |
|
| 68 | 168 | 248 |
|
|
|
|
| |
