| 适用线径 | 0.01-1.8mm |
|---|---|
| 步序记忆容量 | 无限 |
| 规格 | 1000mm*1100m*1700mm |
| 产品类型 | 全新 |
| 电源电压 | 380V |
| 品牌 | 专诚达 |
| 型号 | ZCD-NR14018 |
| 加工定制 | 是 |
| 主轴方向 | 上下 |

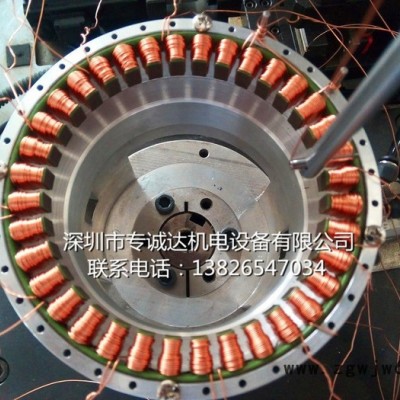

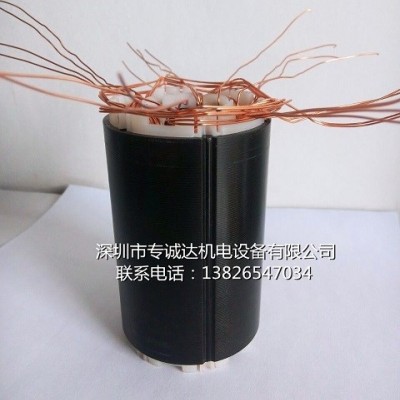

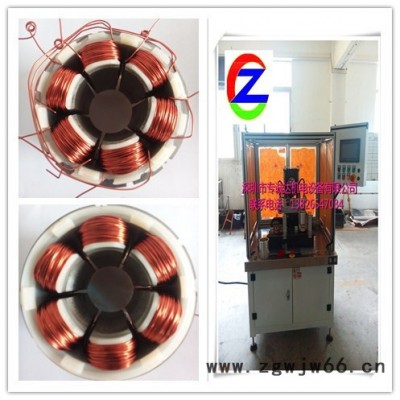

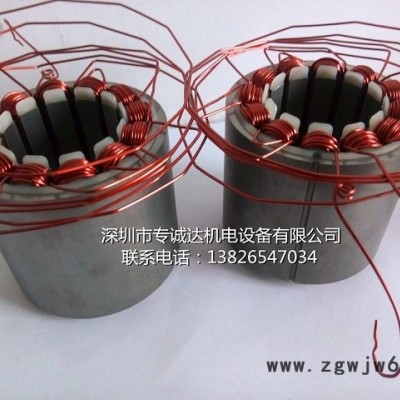

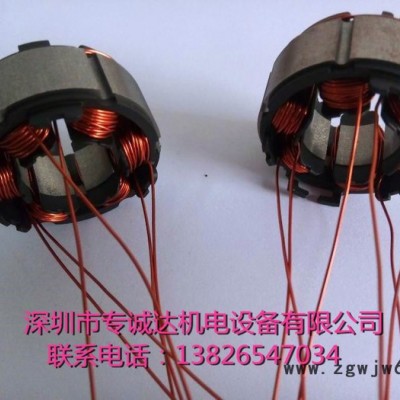

ZCD-NR148系列可对应于无刷电机内定子绕线，进行高精度整列绕线。搭载了专诚达独特的超高速控制系统，结构简单精巧，可灵活变更规格。
特点
通过线嘴上下移动和铁芯的转动，可按任意轨迹绕线。因而通过变更电脑绕线程序来对应不同铁芯叠厚和不同铁芯极数的绕线。 任何操作异常、故障状态均以人机对话模式提示操作、维护。 缠脚圈数以螺纹方式任意设定，并可停止指定的360度任意位置，实现过线简单方便且缩短整体生产效率。 在绕线时，在各层排线圈数可灵活变动，实现不同产品类型的排线方式。 产品编程简单方便，搭配独特的专用软件，可无限上传下载存储。通过简单培训可轻松掌握。 由于过线的入槽动作通过高性能控制系统与伺服马达进行，因此可确保入槽漆包线的位置的稳定性并缩短了时间。 可根据客户要求选择人工或自动机械手上下料方式。 各单元已标准化，易更换、易拆卸。ZCD-NR148-2/ZCD-NR148-4绕线机基本规格
| 型号 | ZCD-NR148-2 | ZCD-NR148-4 | |
| 工件位 | 2工位 | 4工位 | |
| 适合线径 | 0.01-1.0 | ||
| 铁芯尺寸 | 外径： ?10~120mm （注：大于该参数可定制非标） | ||
| 产品程序 | 最大步序9999步.标配专用软件，可无限上传/下载、存储 | ||
| 控制轴数 | 4轴伺服控制 | 5轴伺服控制 | |
| 整机功率 | 7KW | 11KW | |
| 电源 | AC380V ±10％ 3相 50/60Hz | ||
| 气源 | 约0.4~0.7MPa内 | ||
| 机器尺寸 | 约1000(W)×800(D)×1,600(H)mm | ||
| 机器重量 | 约1500kg | ||
