产品认证 | IS9001 |
---|---|
额定电流 | 69.2 |
额定电压 | 380V-10000V |
防护等级 | IP40 |
规格 | 55kw-2800kw |
类型 | 软起动器 |
适用电机 | 三相电机 |
用途 | 减压起动 |
操作方式 | 自动 |
品牌 | 曙光 |
型号 | WSZK |
加工定制 | 是 |
应用场景 | 电动机控制与保护 |
是否可逆 | 是 |
加工定制: | 是 | 额定电流: | 61(A) |
额定电压: | 10000(V) | 适用电机: | 绕线转子电机 |
用途: | 减压起动 | 产品认证: | CQC |

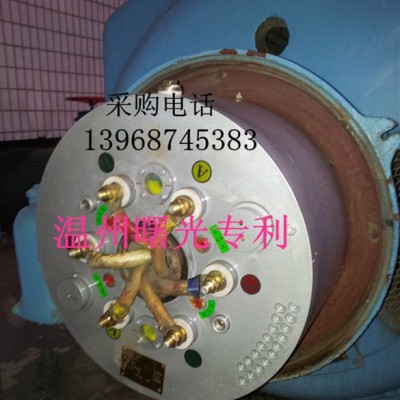

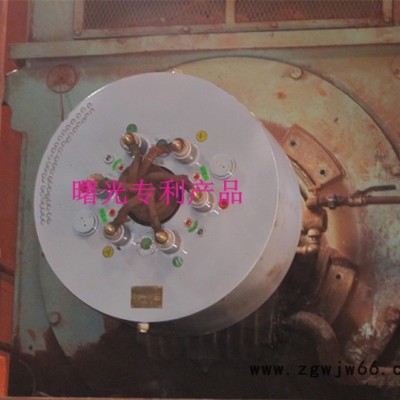

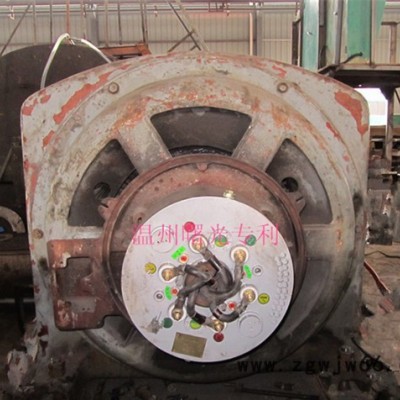

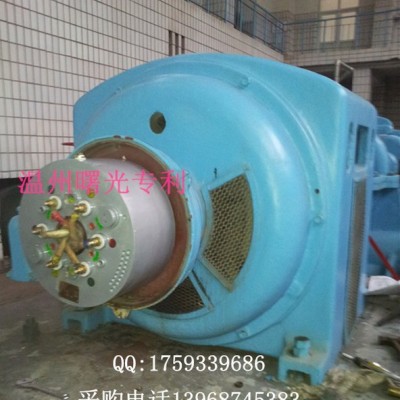

YRKK560-4/900kw高压电机起动器是我公司在新世纪到来之:自行研制开发的,具有自主知识产权的高新技术产品(发明**号:03112809.2)它是将启动电阻直接安装在电动机的转轴上作同步运行,由电机旋转时产生的离心力直接控制电阻的大小,并在电机转速达到 额定转速90%左右时,电阻降为零。该启动器具有启动电流小,启动转矩大,启动功率因素高,使用寿命长等特点。广泛应用于冶金、机械、石油、化工、矿山、建材、造纸、橡胶、水厂、电站等所有工业领域的球磨机、破碎机、风机、水泵、打浆机、空压机、轧机、热磨机**等电机传动设备中绕线式异步电动机的启动。凡原来采用电阻启动器、电抗器、频敏变阻器、液体变阻启动器启动的绕线转子三相交流高、低压异步电动机(变速的除外,装有进相机的,拆除进相机后即可使用)均可选用该产品来更新换代。 JR、JZR、YR、YZR,三相绕线式转子交流异步电动机(又称滑环电机)。由于在它的转子上可外接电阻或者电抗,在起动时具有较高的功率因素和较大的起动转矩,因此,在冶金、机械、化工、矿山、建材等领域都普遍采用这种电动机来拖动设备。由于在电动机的转轴上装有滑环、碳刷、短路环等零件,它们与控制箱中的继电器、交流接触器、频敏变阻器等电器元件组成一个完整的二次回路系统,作为电动机的起动和运行的短接装置。电动机的这种工作方式有以下缺点: 1、碳刷容易磨损,消耗过高,维修量大,且影响正常生产。 2、碳刷与滑环之间容易产生火花,有些场所不能使用。 3、碳刷与滑环的磨擦,增大了接触电阻,电机温升高。 4、导电粉末易被吸入电机内部,是烧毁电机的一大隐患。 5、时间继电器失控容易烧坏交流接触器和频敏变阻器,造成停机停产适用范围电源电压:三相50Hz 380V-10KV适用电机:三相绕线式异步电动机起动频度:每小时不超过10次海拔高度:不超过2000M环境温度**低气温-25**气温+40℃;无易燃、易爆、无严重腐蚀性气体的场所主要技术参数 1、额定电压:380V、6KV、10KV,配用电机功率:130-2000KW。 2、起动特性:a.轻载: 0.6Me b.中载: 1Me c.重载:1.5Me 3、 电机实现恒转矩、恒电流起动,起动电流、起动转矩可根据用户要求方便、连续地无级调整。 4、实现绕线式电动机无刷运行,彻底根除使用滑环、碳刷所造成的各种危害,节省了起动控制柜及二次电缆,使绕线式电机起动装置的成本降低70%,运行维护工作量减少90%,电机及其控制装置的可靠性提高一倍以上

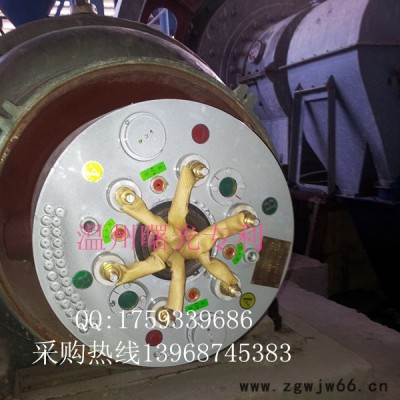

。 运行与维护: 1、先拆下电动机的护罩、滑环、碳刷、刷盒、刷盒支架及短路环装置(有的电机无短路环装置)等全部零件。 2、拆卸滑环时,为防止后来接线时发生差错,应将同一相的两根导线捆在一起。 3、用游标卡尺,分别测量电机的轴径和起动器的孔径、键宽、键高等尺寸是否相同,如有差异,应及时同本公司联系,以求解决。 4、在轴上涂少许润滑脂或机油,将起动器键槽对准轴上的键 位置,然后用铜棒将起动器轻轻地敲击到装配位置,并用钢丝挡圈卡住、防止起动器轴向串动。 5、装配时,切忌乱敲乱打,以免造成内部零件损坏或漏液。起动器装配完成后,将转子的出线接在起动器接线柱对应位置(对于有六根出线的电动机,应将同一相的两根导线,接在同一色的两个接线柱上)即可,具体接线如图所示。
