| 加工定制 | 否 |
|---|---|
| 用途 | 高压电动机启动装置 |
| 产品认证 | 国际标准 |

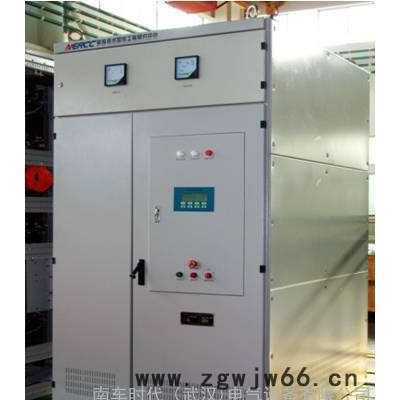

| 产品名称 | 水泵软启动 |
| 适用范围 | 水泵软启动 |
| 品牌 | 南车时代 |
| 型号 | TGQW3-1800 |
高压软起动器技术参数
适配电机： 三相交流高压鼠笼式异步电动机、同步电动机
交流电压： 6kV～10kV+10%-15%（标准）
功率： 6kV: 300kW～18MW
10kV:1000kW～25MW
容量： 连续：130%控制器标称值
短时：400%控制器标称值/30秒
200%控制器标称值/60秒
连续起动： **大4次/小时，两次启动间隔15分钟
频率： 50Hz±2Hz

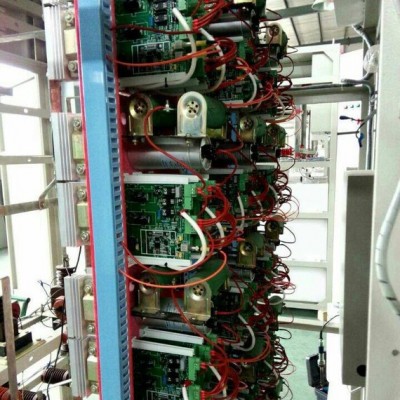

主回路组成： 三相晶闸管反并联连接，6kV 每相3组串联（标准配置）
10kV 每相5组串联（标准配置）
瞬时过电压保护： 复合过电压保护器及dv/dt吸收网络
冷却： 空气对流自然冷却
旁路开关： 具有直接起动容量的真空接触器或者断路器
环境条件： 工作温度-20℃～ 50℃
控制电源： 用户提供：交流220VAC或交流127VAC
耐压： 6kV:工频30kV,1 min 雷电60kV正负各三次
10kV:工频42kV,1 min 雷电75kV正负各三次
高压软起动器的功能及特点
■以晶闸管阀作为主电路部件，具有技术先进，工作可靠、结构模块化、免维护的优点；
■源于直流输电高压阀的设计理念，具有热备用（可选）、元件级BOD过压保护等特征；
■产品适用能力强，能在国内外孤网或发电站机组供电情况下能正常工作；
■基于32位DSP+CPLD控制系统，具有影响速度快、控制精度高，抗干扰能力强等优势；
■灵活多样软起/软停方式，丰富的现场工业通讯接口，完善的装置和电机保护功能；
■大型液晶中文显示系统，操作界面人性化；
■拥有业内**大的电磁兼容实验室保证了装置很强的电磁兼容性；
■拥有**大的**级牵引电气设备试验检验站及业内**大的**完备的高压实验室，保证了装置**的启动/停车效果；
■拥有业内**大的电压/电流复合试验台（瑞士ABB公司提供），保证了装置晶闸管阀的高可靠性；
■多有电路板均经过了严格的老化试验；
■有效降低电机的起动电流，可减少配电容量，避免电网增容投资
■不需要加装热继电器，在起动和运行过程中都有完善的电机保护功能
■多种起动模式以满足用户的不同需求，并具有软停车功能，全面保证系统的安全起停
■各项运行参数的显示均采用液晶全中文显示，人机界面良好，设置参数操作简单直观
■可通过RS485接口与远程控制台连接
■前级断路器和旁路接触器
■内置磁保持旁路装置
应用领域
■产品可广泛应用于造纸厂、煤矿、石油、电力、化工、水利、军工、冶炼、钢铁、船舶、污水处理、轻工、铁路、建材、市政工程、制药等领域。
