| 额定电压 | 6000~10000V |
|---|---|
| 额定功率 | 200~10000KW |
| 额定电流 | 60~1500A |
| 防护等级 | IP40 |
| 产地 | 湖北襄阳 |
| 产品认证 | IOS9001 |
| 类型 | 软起动柜 |
| 品牌 | 襄阳腾辉 |
| 型号 | TGRJ |
| 加工定制 | 是 |
高压固态软起动柜 降低高压电机起动电流
高压固态软起动柜，降低高压电机起动电流的最佳选择！如果您的电机正受起动电流过高影响，欢迎您来电咨询襄阳腾辉电气，我们会以最专业的技术为您解答电机的软起动问题，咨询电话：0 7 1 0-3540 669或 1 8 8 7 1 0 9 1 4 5 5 王经理
产品概述：

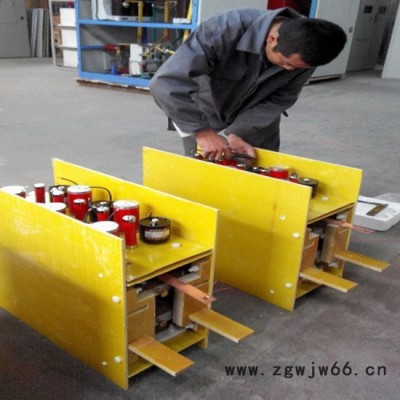

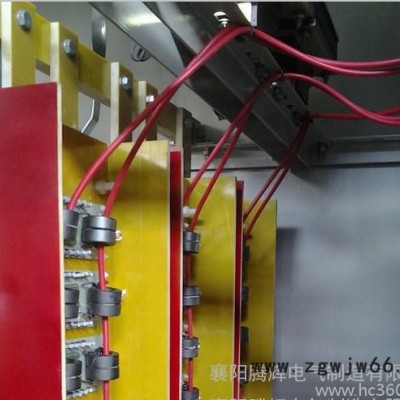

高压固态软起动柜是是将计算机技术和电力电子技术相结合，应用在中高压电动机起动过程中的一种高科技产品。设备主要适用于离心式空压机的起动和停止的控制与保护。它是在高压电机定子绕组与电源之间接入三相反并联晶闸管组件及电子控制设备。当电机起动时，按一定的规律（如恒流或电压斜坡）控制晶闸管的导通角，并连续改变电机定子绕组的输入电压直至全压，起动完毕后，旁路接触器吸合。我公司采用高质量串联用晶闸管，起动过程无级控制输出电压、使电动机平稳地起动和停止。设备具有过载、缺相、起动峰值过流等故障保护功能，使用它能有效地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命。
高压固态软起动柜的使用条件
供电电源：三相交流6KV-10KV（+10%-15%）50HZ
适用电机：三相异步电动机（鼠笼型）、同步电动机等
起动频度：频繁起动
冷却方式：自然冷却或强迫冷却
进出线方式：用户任选
防护等级：IP20（自冷），IP00（风冷）特殊要求另行定制。
环境条件：海拔不超过1000米，超过时需降低条件使用
环境温度：-25℃— +45℃
最大相对温度：95%无冷凝
无腐蚀性气体，元导电尘埃，无剧烈震动（小于0.5G），通风良好
如需特殊环境的产品，请订货时另提技术要求。
高压固态软起动柜的技术性能和特点
| 项目 | 功能和指标 |
| 产品标准和认证 | ISO9001 |
| 功率范围 | 200KW~15000KW |
| 额定工作电压 | 1KV-15KV |
| 软起动器压降 | 带旁路接触器时，小于3V |

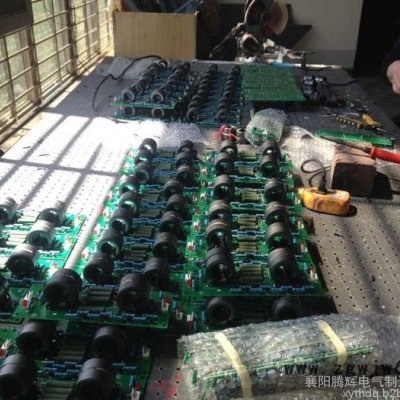

| 晶闸管触发技术 | 光纤或CT触发 |
| 额定短路承受能力 | ≥20KA |
| 过载能力 | 500% 30S 120%长期 |
| 限流起动电流 | 100~500%，用户可视负载轻重调整 |
| 斜坡电压起动时间 | 0~120S |
| 可调最大电流 | 100~500% |
| 停车制动控制方法 | 自由停车、软停车、制动停车 |
| 保护与监控 | 运行过流保护、电动机热过载保护、相电流不平衡保护、缺相保护、过热保护 |
| 通信功能 | 标准RS485接口 |
高压固态软起动主要技术参数
| 型 号 | 标称电压（KV） | 标称电流（A） | 输出功率（KW） | 尺寸W×H×D（mm） |
| TGRJ-500/6 | 6 | 60 | ≤500 | 1000×2300×1500 |
| TGRJ-1000/6 | 6 | 110 | 500~1000 | 1000×2300×1500 |
| TGRJ-2000/6 | 6 | 320 | 1000~2000 | 1000×2300×1500 |
| TGRJ-5000/6 | 6 | 600 | 2000~5000 | 1500×2300×1500 |
| TGRJ-8000/6 | 6 | 1000 | 5000~8000 | 1500×2300×1500 |
| TGRJ-500/10 | 10 | 60 | ≤500 | 1000×2300×1500 |
| TGRJ-1000/10 | 10 | 80 | 500~1000 | 1000×2300×1500 |
| TGRJ-1500/10 | 10 | 110 | 1000~1500 | 1000×2300×1500 |
| TGRJ-2000/10 | 10 | 150 | 1500~2000 | 1500×2300×1500 |
| TGRJ-3000/10 | 10 | 200 | 2000~3000 | 1500×2300×1500 |
| TGRJ-5000/10 | 10 | 360 | 3000~5000 | 1500×2300×1500 |
| TGRJ-8000/10 | 10 | 800 | 5000~8000 | 1500×2300×1700 |
| TGRJ-10000/10 | 10 | 1000 | 8000~10000 | 1500×2300×1700 |
| TGRJ-15000/10 | 10 | 1500 | 10000~15000 | 1500×2300×1700 |
选择合适的软起动产品，保护您的电机十分重要！襄阳腾辉电气的TGRJ高压固态软起动柜通过国家ISO9001质量管理体系认证，产品还通过了国家电力科学研究院的专业检测，让您在选择产品时更加放心！降低高压电机起动电流，就选择高压固态软起动柜！询价时请注意本报价为最小功率常规配置价格，具体价格根据电机参数和配置不同波动，1 8 8 7 1 0 9 1 4 5 5或 0 7 1 0- 3 540 669 王珍，本文报价为小规格参考，具体根据功率、器件要求、技术要求，价格有波动。
