种类 | 液压控制系统 |
---|---|
电机功率 | 2.2(kw) |
额定压力 | 16(mpa) |
额定流量 | 10 |
油箱容量 | 10(L) |
接管口径 | 14(mm) |
材质 | 铸铝 |
公称压力 | 16(MPa) |
适用介质 | 液压油 |
品牌 | SKBTFLUID |

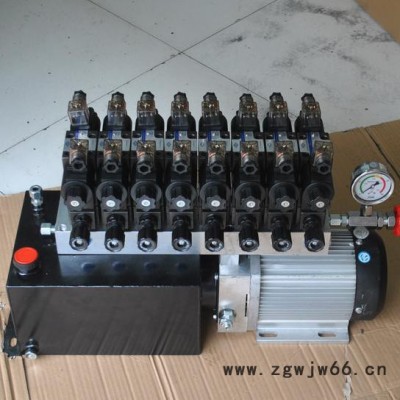

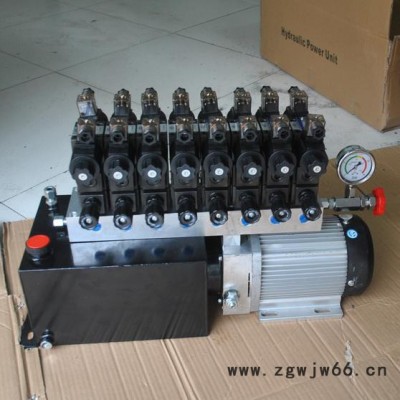

型号 | 60V2.2KW无刷直流电机-8组电磁阀-10L油箱 |
加工定制 | 是 |
液压动力单元总成和控制系统配套规格说明书
液压动力单元总成系统是由液压动力单元总成和控制阀(不包括专用执行油缸)组成,是专为环卫车清扫车,垃圾运输车,钩臂垃圾车等配套设计的液压动力源和控制系统。
一, 液压动力单元总成配套规格见表一。
表一:
油泵排量ml/r | 系统压力MPa | 电机转速R/min | 系统流量L/min | 电机功率Kw | 油箱容量L | 控制方式 |
1.1 | 16 | 1490 | 1.64 | 0.465 | 4~10 | 手动,电动,无线遥控 |
1.6 | 16 | 1490 | 2.38 | 0.677 | 4~10 | 手动,电动,无线遥控 |
2.0 | 16 | 1490 | 2.98 | 0.846 | 4~10 | 手动,电动,无线遥控 |
2.5 | 16 | 1490 | 3.73 | 1.058 | 4~10 | 手动,电动,无线遥控 |
3.0 | 16 | 1490 | 4.47 | 1.269 | 4~10 | 手动,电动,无线遥控 |
3.5 | 16 | 1490 | 5.22 | 1.481 | 4~10 | 手动,电动,无线遥控 |
4.0 | 16 | 1490 | 5.96 | 1.692 | 4~10 | 手动,电动,无线遥控 |
6.0 | 16 | 1490 | 8.94 | 2.538 | 4~10 | 手动,电动,无线遥控 |
另有特殊需要,可以订制配套设置。 |
说明:1.动力单元的电机为12V.24V/36V/48V/60V72V;
也可以采用交流220V/380V。
2.动力单元阀块与机座安装形式的安装孔尺寸:
A安装孔镙纹:
B两安装孔距:
3.动力单元油泵排量-旋转方向: 1.6/r-左旋向,或右旋
4.控制用液压多路换向阀**大通过流量: 50 L/min
5. ZT-L12-E型液压多路换向阀额定压力: 16 Mpa
6. ZT-L12-E型液压多路换向阀的底板安装孔:4-M8孔位110X81mm
二, 液压系统油口连接见图一。
详情见液压动力单元图纸
三,系统各油口镙纹规格说明:
1. 动力单元压力油输出油口(P): M14X1.5—6H 2. 动力单元及系统总回油口(T): M14X1.5—6H 3. 液压多路阀上的进油口(P)、回油口(T): M18X1.5—6H 4. 液压多路阀上的工作油口(A和B): 4—M18X1.5—6H 5. 系统管道通径(推荐): >/=8 mm 6. 管道接头及接头形式由客户自定。 7. 油箱容量按协议供货。
四,另有特殊使用要求的情况,请与本公司销售15365915211/技术部门0517-84890616联系。
