类型 | 电机调速控制器 |
---|---|
输入电压 | 220 |
输出电压 | 0~180(V) |
输入转速 | 0-1650-3000(rpm) |
输出转速范围 | 0-1600-2850 |
调速范围 | 0-1650-3000(rpm) |
额定功率 | 12-650KW(KW) |
显示方式 | 指针式 |
工作原理 | 电子式 |
适配电机功率 | V(kw) |
适用范围 | 调速 |
操作方式 | 手动精密式 |
转速变化率 | 1:10:30 |
稳速精度 | 5% |
加工定制 | 是 |
品牌 | 任重 |
型号 | KSG611 |
|

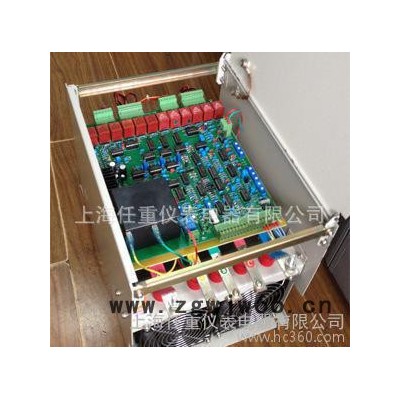

JSC(KSC)-600系列可控硅调速器使用说明 一、用途: JSC(KSC)-600系列可控硅调速装置,适用于Z4、Z3、Z2系列直流电动机的电枢供电,使直流电动机实现恒转矩无极调速,由于它具有省电、结构简单,使用简便等优点,因此广泛运用于机械制造、轻工、纺织、塑料、化工、印刷等传动机械自动化系统中,作为小型直流电动机的分部传动、调速和稳速用。 二、接线图:
——— ——— ——— ——— ——— ————— ———— 1 2 3 4 5 6 7 l、主回路及同步电源输入交流220V;2、电机电枢及平波电抗器; 3、电机激磁电源输入交流220V; 4、电机激磁直流输出; 5、测速电机励磁输出; 6、测速电压输入,及转速电压表; 7、外接调速电位器(6.8K); 三、使用条件: 1、海拨不超过2000米; 2、周围环境温度不高于40℃,不低于.10℃; 3、周围巧境相对湿度不大于85%(相当于20℃±5c1C时尢水凝滴); 4、没有显著振动和颠簸的场合; 5、周围介质无**赢,无足以腐蚀金属和破坏绝缘的气体及导电尘埃。 四、技术数据: l、输入电源电压:交流220V±lO%; 2、输出电压:直流0---180V; 3、额定输出电流:5、10、20、50A; 4、输出励磁电压:198V; 5、输出励磁电流:2A、5A: 6、调速范围:>1:50; 7、静差率:<2%。 五、装置系统结构:
六、原理说明: 本装置主要电源、积分起动、调节器、移相触发、主电路及失磁保护等部分组成: 1、控制电源变压器付方:共有三组,其一,4、5、6为移相触发器的同步电源其二为l、2、3经D7整流后由C9-C14滤波,由W1、W2稳压后供工作电源。 2、积分起动:运放N1、R1、R2、R4、RP2组成积分起动器、当突加给定时,Nl—l输出不会突变,而呈积分上升状态,从而减少起动冲击,RP2调整积分时问。 3、调节器:N2-l、R5-R10、RP6组成速度调节器,其输入一路来自给定积分器,另一路来自速度反馈网络、RP3调整速度反馈量,RP5用作电流限幅,运放N2-2、R1 1.R16、C5、RP7组成PI电流调节器,其输入一路来自速度调节器,另一种来自电流取样反馈网络,RP8用电调速电流反馈用。 4、移棚触发器:移相触发器N3是专用模块,其功能为根据电压调节器输出而产生一定移相的脉冲串,同时当主回路电流超过允许值时,该电路具有电流截止作用,N3功能为:l脚为电源,2、3脚为同步信号输入,5、8脚为移相输入端,4脚为输出端。 5、主回路:Dl--D4组成单相轿式半控整流电路,RC为电源浪涌吸收器,RV为压敏电阻作过压保护。 6、失磁保护:由R25-R31,GD、D21—D25、N1.2、KA组成了失磁自锁保护电路,当有激磁电压时,N1.2输出高电位,KA常闭打开,D24、D28都亮,电路正常工作,当无激磁电压时N1.2输出负电位,KA常闭合,控制信号短路无输出,这时D24、D28都不亮。 接永磁电机:应把RP4顺时针方向旋到底,KA常闭打开,D24亮电路才正常工作。 七、按装尺寸:略 |
