| 产地 | 湖北 |
|---|---|
| 产品认证 | IOS9001 |
| 额定电流 | 5A |
| 额定电压 | 220V |
| 机械寿命 | 10000次 |
| 结构形式 | 柜式 |
| 品牌 | 微电联合（湖北）科技有限公司 |
| 型号 | WD96-S |
| 加工定制 | 是 |
F96、Q96广角度船用电子发光同步表
名称：F96-S、Q96-S、51T5-S、51T6-S
外型尺寸：96×96mm 开孔尺寸：92×92mm
一、主要技术性能

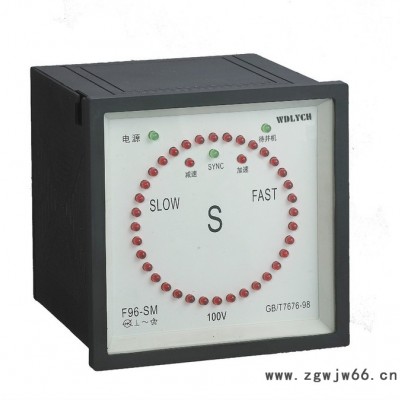

本同步指示器系采用发光二极管指示方式，对需并联运行的两台发电机组的频差和相位进行指示。
1、在系统电压变化为额定电压的±10%范围内，待并发电机与系统的频差**值小于2HZ时，指示器能正常工作。
2、指示器消耗功率<3VA。
3、指示灯分辨率为每灯10°电角度。
4、并车时必须首先合闸工作发电机测量开关，此时表面36个指示灯为随机状态，然后合上待并发电机测量开关，指示器的指示灯开始旋转，其旋转速度和位置即表示两台发电机的频率、相位差及方向。
5、指示器圆圈分布36个指示灯每灯代表10°电角度，上方正中12点钟处指示灯为360°，其中绿色指示灯与12点钟处指示灯同步。
6、当工作发电机组与待并发电机组频率小于0.2HZ，且相位差在350°-360°之间时上方绿色指示灯亮，此时待并发电机组即可并网投入运行。
7、工作环境温度：-25℃~+65℃。
8、外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。
9、仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。
二、同步表测量规格
名称 | 型号 | 额定电压 | 使用范围 | 概略电力消耗 | 接入说明 | 等级 |
同步指示器 | F96-S Q96-S 51T5-S 51T6-S | 100V | 90~110V | 3.7VA | 直接接入或经电压互感器PT接入 | -- |
220V | 200~240V | |||||
380V | 260~440V |
