| 类型 | 直流调速器 |
|---|---|
| 输入电压 | 220v |
| 输出电压 | 0-180-200V（V） |
| 输入转速 | 1600-3000（rpm） |
| 输出转速范围 | 0-1450-2800rpm |
| 适用范围 | 直流电机 |
| 加工定制 | 是 |
| 额定功率功率 | 1.1-7.5KE |
| 属性 | 属性值 |
| 品牌 | RENZHONG |
| 型号 | BLS601-H |
上海任重仪表电器有限公司 上海百乐神自动化科技有限公司
======================================================
友情提醒:**产品，严禁仿制 **号ZL200620047901.7
技术热线：400-88-18160
索引：直流调速器单相变频器力矩控制器电磁调速器
同步控制器电子调速器专业制造

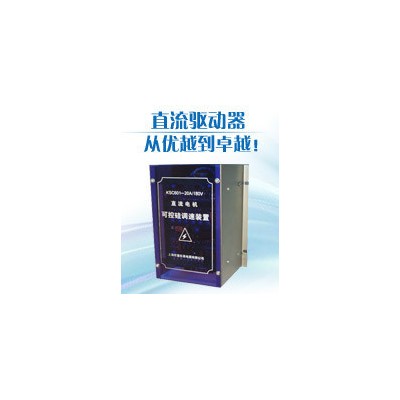

BLS601N-H可逆恒流直流调速装置(非标产品的主要参数见产品隔板右测标签)
一：直流电机恒流源用途：
BLS601N-H可逆恒流直流传动装置是在消化吸收国际先进传动技术基础上进行国产化的升级换代产品，采用了国际上前沿的大板结构和进口可控整流模块，使其结构紧凑合理；普遍采用IC电路，集成度高，单位体积出力明显高于其他传动产品。大板间的电路联接采用扁平电缆联接，可靠性高，维护方便，并具有缺相，欠压
,相序保护和极值报警等多项保护环节、力矩予置即恒流输出等先进技术，使调速装置性能可靠，响应速度快，调速范围广，专业性强。是目前国内外新一代可逆恒流可控硅直流调速装置的先进水平的典型代表产品．可广泛用于冶金、机械、化工，印刷、轻工、纺织．印染、塑料、食品等工业领域对直流电动机的电枢或励磁供电，实现可逆或不可逆恒转矩或恒功率调速，作为对上述各种工况实现单机或分部传动。与电加热器配合能实现电加热温度的无级控制。还可与PC联接，实现机电一体化．
二：使用环境与工作条件
1: 环境温度允许范围：运行时-5℃- +40℃,储藏和运输时，-25℃- 55℃
2: 相对湿度不超过85％。(相当于+20℃±5℃)
3: 周围没有导电性尘埃**性介质以及能损坏金属，破坏绝缘的腐蚀性气体。
4: 装置安装地基振动频率范围为10-150Hz时，允许**大振动加速度不超过
5m／S2。
5:户内使用:垂直安装，装置倾斜度不超过5％
6:电压波形为正弦波、三相对称，电压幅值持续波动范围不超过额定值
的±5％时，频率波动范围不超过50HZ+-2％时,保证额定输出.
7：工作电压：AC220V/50-60HZ,输出0-200VDC/电流25A ,励磁198V/1A.
四:装置基本性能
1.本装置的负荷性质按连续工作考核，在长期额定负荷下，允许1.5倍额定
负载持续2min; 2.5倍额定负载15S，其重复周期不小于20min
2.转速精度:相对于额定转速的转速变化率Se为±0.8％,Se=No-n/Ne * 100％
其中：Ne----电动机的额定转速r／min ．
No----在某一指定转速下，当实际负载为空载(不大于额定负载
的10％)的转速（1／min）
N-----在某一指定转速下，实际负载为额定负载时转速（r／min）
3.调速范围 调速范围D>20 D=Nmax/Nmin
其中:Nmax符合规定的转速变化率Se时的**高工作转速r／min
Nmin符合规定的转速变化率Se时的**低工作转速r／min .
四:直流电机恒流源接线图:
BLS601N-H单相可逆型四象限运行直流电机调速控制器装置采用**先进的隔离技术，使电机的正向运转或反向运转稳定可靠，切换时间迅速，平稳，没有任何的惯性或爬行现象。本机输出采用先进的恒流技术，即手动调节或外部给定信号调节输出的电流（而不是电压）。顺时针调节，输出的电流越大，电机出力越大，扭矩越大，反之：逆时针调节，输出的电流越小，电机出力越小，扭矩越小。如果以其他信号0-10V或-10-0V给定自动调节道理相同。尤其适合张，拉力扭矩变化的场合。其中三个电位器随时进行指标调整。
(见下面接线图示1)
BLS601N单相可逆型： 0V -10V-10V G
L1 | L2 | A+ | A- | L1 | L2 | F+ | F- | C | D | S | -10 | +10 | G |
A |
AC220V DC200V
信号输入 GT
(如果需要详细接线图 请联系我们021-63511268）
BLS601N单相可逆型文字描述：
1：BLS601N单相可逆直流调速装置由于出厂调试时的电机和用户的
实际电机的差别，W3零电流检测偏移电压还需要用户自行细调。
调试方法：加给定输入信号电机有转速后，断开使能信号或断开
电子开关，电机应该立即停止运行。如果电机不能完全停止，还
有爬行等惯性，同时Z69发光二极光还亮着；这时候顺时针慢慢
调节W3电位器，直到Z69灯不亮，立即停止调节W3电位器。
（不允许：Z69灯已经不亮还继续调节。即Z69灯不立即停止调节W3）
2：本机默认为电压反馈。如要测速反馈，要进行J跳线。
（强烈建议：采用电压反馈）
3：W1校正输出电压 W2：校正截止电流 W3零电流检测
