| 产品认证 | CCC |
|---|---|
| 产品类型 | 有刷直流电动机 |
| 额定功率 | 18.5 |
| 额定电压 | 440（V） |
| 额定转速 | 750（rpm） |
| 应用范围 | 印刷，纺织，挤塑机，轧钢，等游乐设备 |
| 材质 | 铸铁 |
| 产地 | 陕西 |
| 极数 | 8极 |
| 相数 | 三相 |
| 品牌 | 西玛 |
| 型号 | Z4-180-11 |
| 加工定制 | 是 |
欢迎来电咨询：18191879842 李经理

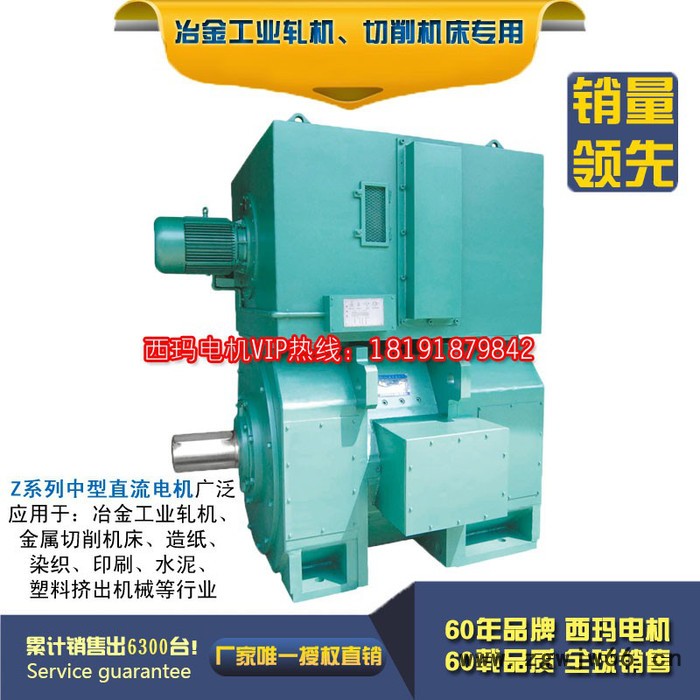

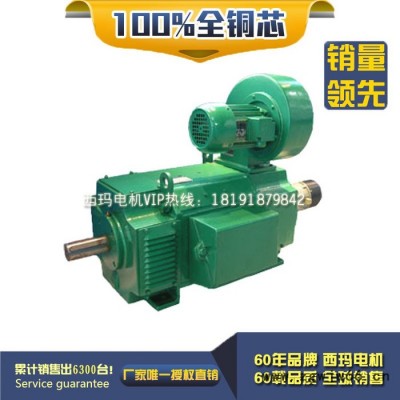

| Z4系列直流电机（详细说明） |
一、概述
Z4系列直流电机：中心高100——355是中华人民共和国机械行业标准JB/T6316-92《Z4系列直流电机技术》所规定的标准系列小型直流电机；中心高400——450mm为标准系列之外的扩充Z4直流电机。
Z4系列直流电机（中心高100——450mm）是我厂新系列产品，本系列电机可广泛应该用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门，适用于调速范围广、过载能力不大于1.6倍的电力拖动。恒动率弱磁向上调速范围对于不同规格可以达到额定转速的1.0——3.0倍，恒转矩降低电枢电压向下调速低可达20r/min，过载能力见附录A。
Z4系列直流电机比Z2、Z3系列具有更大的优越性，它不公可用直流机组电源供电，更适用于静止整流电源供电。而且转动惯量小，具有较好的动态性能，并能随较高的负载变化率，特别适用于需要平滑调整、效率高、自动稳速、反应录敏的控制系统，具有当今国际先进水平。
电机的定额为连续工作连续定额，在海拨不超过1000m，环境空气温度不超过40℃的地区，电机能按技术数据表中的数据额定运行。本系列电机采用F级绝缘。
Z4系列直流电机的功率范围由1.5KW至600KW，标准额定电压有160V和440V两种。额定转速有3000、1500、1000、750、600、500、400、200r/min共九种，励磁方式为他励，励磁电压为180V。除上述规定的等级外，根据具体情况和用户的需要，可派生出其他功率、电枢电压、转速及励磁电压值。
额定电压为160V的电机，在单相桥式整流器供电的情况下，一般需要带电抗器工作，外接电抗器的电感数值在电机铭牌上注明。额定电压为440V的电机，均不需外接电抗器。
本系列电机性能不仅符合国标GB/T755《旋转电机基本技术要求》，也符合德国VDE0530标准。
型号含义
注：就Z4-112/2-1型号而言，“/”后面位数字代表极数，第二位数字代表铁心长度序号。
二、结构简介
1、基本结构
Z4系列直流电机采用八角形全叠片结构，不仅窨利用率高，而且估用静止整流器供电时，能随脉动电流和快速的负载电流的变化。
Z4系列直流电机一般不带串励绕组，适用于需要正、反转的自动控制技术中。根据用户需要也可以制成带串励绕组。中心高100——280mm的电机无补偿绕组，但中心高250m、280m需的电机根据具体情况和需要可以制成带补偿绕组，中心高315——450mm的电机带有补偿绕组。
2、冷却方式和结构、安装形式
电机的基本冷却方式为IC06，即自带鼓风；也可以为IC17，即冷却空气进口为管道、出口为百叶窗排风；也可以为IC37，即冷却空气进出口均为管道。并有多种派生形式，如自通风型、带轴向风机型、封闭型、空/空冷却器型等。各机座号电机所需冷却风量、风压、及风机电机功率等数据见表1。整个系列电机的外壳基本防护等级为IP21S。
| 机座号 | 风量(m3/h) | 静压(Pa) | 风机电机 | ||
| 功率(kW) | 频率(Hz) | 三相电压(V) | |||
| Z4-100 | 160 | 200 | 0.04 | 50 | 380 |
| Z4-112/2 | 220 | 300 | 0.06 | ||
| Z4-112/4-1 | 220 | 300 | 0.06 | ||
| Z4-112/4-2 | 360 | 450 | 0.18 | ||
| Z4-132 | 360 | 450 | 0.18 | ||
| Z4-160 | 790 | 600 | 0.37 | ||
| Z4-180 | 1600 | 950 | 1.1 | ||
| Z4-200 | 1600 | 950 | 1.1 | ||
