| 产品类型 | 有刷直流电动机 |
|---|---|
| 额定功率 | 176KW |
| 额定电压 | 660（V） |
| 额定转速 | 514（rpm） |
| 应用范围 | Z系列轧机专用直流电机 西安泰富西玛电机 |
| 材质 | 铸铁 |
| 产地 | 陕西 |
| 产品认证 | CCC |
| 极数 | 8极 |
| 相数 | 三相 |
| 品牌 | 西玛电机 |
| 型号 | Z400-2B |
| 加工定制 | 是 |
欢迎来电咨询：18191879842 李经理

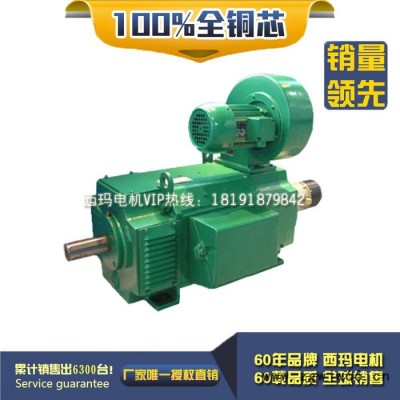

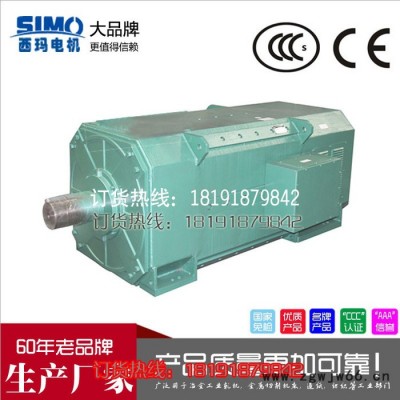

一、概述

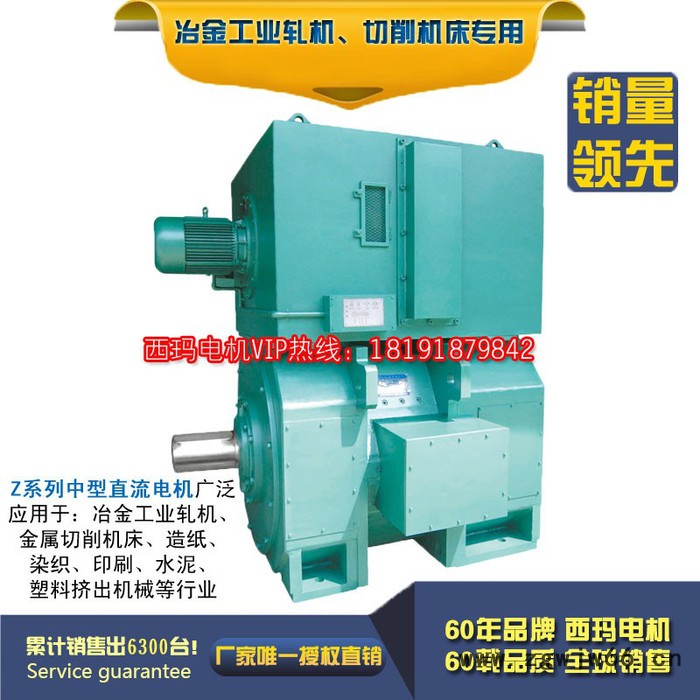

Z系列中型直流电动机；中心高355～710mm是我公司继Z4系列小型直流电动机开发完成后，新开发的中型直流电动机品种，本系列电动机其性能、外形安装尺寸及技术要求均符合JB/9577-1999标准及IEC国际标准，电机的机械尺寸、公差符合ISO国际标准。 本系列电动机可广泛应州于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门。 本系列电动机采用先进设计，定子机座采用多角形迭片结构，充分利用了空间，具有体积小、重量轻、性能好等优点。定子磁轭、磁极、电枢铁芯均采用**冷轧硅钢板叠压而成，具有良好的导磁性能。整个定子和转子采用无溶济漆真空压力浸漆处理（VPl），使绕组具有良好的抗潮能力和机械强度，并且绝缘和导热性能优良。本系列电动机采用滚动轴承，不停机加油结构，绝缘等级均为H级。 本系列电动机不仅可用直流机组电源供电，更适用于静止整流电源供电。而且转动惯量小，只有较好的动态性能，并能承受较高的负载变化率，特别适用于需要平滑调速、效率高、自动稳速、反应灵敏的控制系统。
二、结构安装型式、防护等级及冷却方式
1．本系列电动机的安装型式符合GB/T997和IEC34-7《电机结构及安装型式代号》。 2．本系列电动机的防护等级根据GB/T4942.1和IEC34-5《电机外壳防护分级》标准， 外壳防护等级有IP23和1P44两种。 3．本系列电动机冷却方法根据GB/T1993和IEC34—6《电机冷却方法》标准有以下四种，用户如需其它防护等级和冷却方法可另行协商。本系列电动机标准型式的冷却空气入口在电机的传动端(非换向器端)。 3.1.IC06：自带鼓风机的外通风：(防护等级为IP23)。 3.2.IC17：冷却空气进口为管道；出口为百叶窗排风；(防护等为IP23)。 3.3.IC37：冷却空气进出口均为管道；(防护等级为1P44)。 3.4.ICW37A86：全封闭带空气/水冷却器。(防护等级为IP44)。
三、使用条件
1．电动机的额定功率是指在海拔不超过1000米，环境空气温度不超过40℃的条件下。 2．本系列电动机的电枢回路和励磁回路都适应可控硅电源供电，也适应由直流发电机组供电。 3．本系列电动机工作环境不适应含有酸性、碱性或其它对绝缘有腐蚀作用的气体。 4．电机可以安装在环境条件比较恶劣的场合。但必须选择正确的冷却方法和防护等级,以保护电机正常运转。 5．电机如使用于船舶和湿热带地区以及工作环境中有盐雾、潮湿等，应另行协议。 6．当电机采用静止整流电源供电时，整流器的脉波数应不小于6个，在额定基速、额定电压和额定负载电流下，电源的峰值纹波因数不超过10％。 四、型号说明 Z XXX-X1 X2 Z：直流电动机（产品系列代号） XXX：电机中心高，以毫米表示 X1：底脚孔轴间距离代号（B尺寸）， 由短至长用数字1、2、3……表示 X2：电机类别代号，用字母A、B分别代表**类和第二类电机 五、产品性能 1．本系列电动机的基本工作方式为连续负载。如需其它工作方式时，应另行协议；
