| 产品类型 | 三相异步电动机 |
|---|---|
| 极数 | 6极 |
| 额定功率 | 2800KW |
| 额定电压 | 6000（V） |
| 额定转速 | 1000（rpm） |
| 产品认证 | CCC |
| 应用范围 | 风机专用 |
| 3C额定电压范围 | 交流1000V以上 |
| 材质 | 铸铁 |
| 电压 | 220/380V |
| 风量 | 20m3/min |
| 功率 | 11KW |
| 规格 | B3 |
| 类型 | 轴流风扇 |
| 配套电机功率 | 800KW |
| 适用范围 | 电子,制药,医疗,通风换气,通风,食品,机械设备,化工,工业,工厂 |
| 性能 | 耐高温风机 |
| 叶片数 | 8 |
| 用途 | 屋顶风机 |
| 重量 | 8kg |
| 轴功率 | 50W |
| 转速 | 720r/mim |
| 风机压力 | 高压风机 |
| 气流方向 | 轴流 |
| 品牌 | 西玛电机 |
| 型号 | YR7104-6 |
| 加工定制 | 是 |
| 涡轮头材质 | 碳钢 |

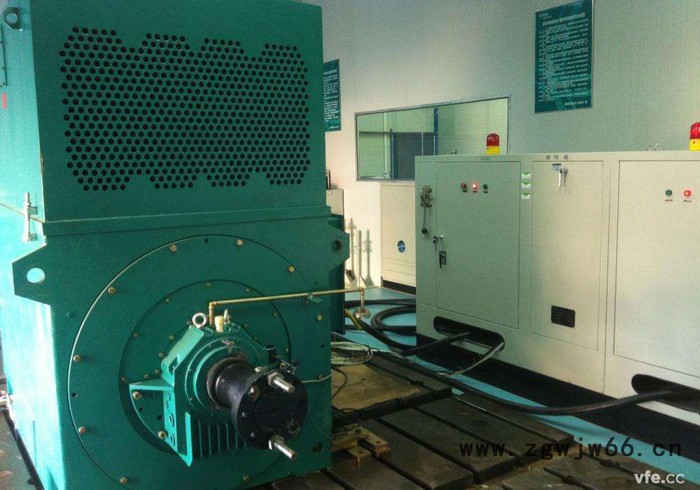

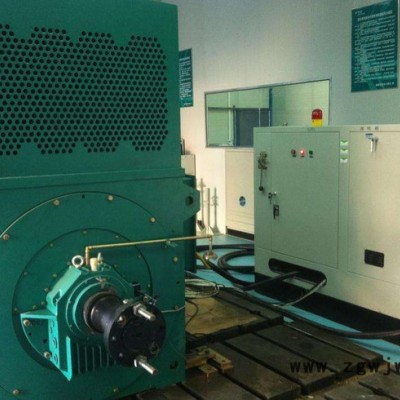

一、西安泰富西玛YR7104-6 2800KW 6KV高压电机概述

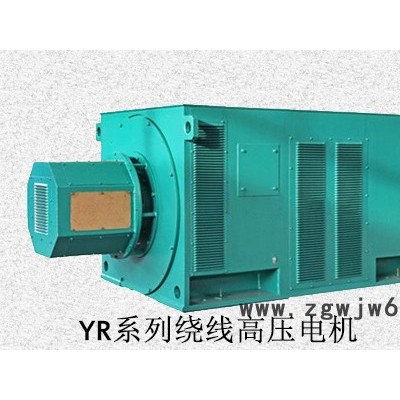

YR系列6KV/10kV高压三相异步电动机为绕线型转子异步电动机。该电动机的防护等级为IP23，冷却方法为IC01。
本系列电动机具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。
本系列电动机可作驱动各种不同机械之用。如通风机、压缩机、水泵、破碎机、切削机床及其它设备，并可供煤矿、机械工业、发电厂及各种工矿企业作原动机之用。
本系列电动机结构及安装型式为IMB3，定额是以连续工作制（S1）为基准的连续定额，电动机的额定频率为50Hz，额定电压为10kV，其它电压等级或特殊要求，在订货时可与用户共同商订。
二、西安泰富西玛YR7104-6 2800KW 6KV高压电机型号含义
YR4001–4：“YR”表示绕线型转子异步电动机；“4001”表示机座中心高400mm，1号铁心长；“4”表示极数。
三、西安泰富西玛YR7104-6 2800KW 6KV高压电机产品订货须知（用户订货时须注明如下要求）
1.订货时请注明电动机型号、功率、转速、电压、频率、安装型式、接线盒位置及出线孔密封结构。若未注明出线孔密封结构，均按加盖密封盖供货。H63～112有铸铁和铸铝两种结构，在订货时也请注明。
2.如用户有特殊要求：如加装热敏电阻;加注油孔装置;需要其它频率和电压的;双轴伸;湿热带型(TH)电机时，请在合同中注明，并事先与制造厂联系，经双方协商同意后签订合同或技术协议书。
三、技术数据见表1。
YR系列6KV高压电机技术参数
| 型号 | 额定功率 | 额定电流 | 转速 | 效率 | 功率因数 | 转矩 | 转子电压 | 转子电流 | 重量 |
| 额定转矩 | |||||||||
| kW | A | r/min | % | COSФ | 倍 | V | A | kg | |
| YR3551-4 | 220 | 27.5 | 1480 | 92.7 | 0.83 | 1.8 | 295 | 473 | 1960 |
| YR3552-4 | 250 | 30.8 | 93.0 | 0.84 | 325 | 486 | 2050 | ||
| YR3553-4 | 280 | 34.5 | 93.1 | 362 | 490 | 2120 | |||
| YR4001-4 | 315 | 38.3 | 93.2 | 0.85 | 423 | 455 | 2850 | ||
| YR4002-4 | 355 | 43.1 | 93.3 | 472 | 469 | 2960 | |||
| YR4003-4 | 400 | 48.5 | 93.5 | 520 | 477 | 3070 | |||
| YR4004-4 | 450 | 54.4 | 93.7 | 518 | 481 | 3200 | |||
| YR4005-4 | 500 | 60.3 | 93.9 | 578 | 534 | 3300 | |||
| YR4501-4 | 560 | 67.3 | 94.2 | 514 | 684 | 3750 | |||
| YR4502-4 | 630 | 74.6 | 94.5 | 0.86 | 571 | 692 | 3870 | ||
| YR4503-4 | 710 | 84.0 | 94.6 | 642 | 694 | 4130 | |||
| YR4504-4 | 800 | 93.6 | 94.7 | 0.87 | 734 | 684 | 4160 | ||
| Y****1-4 | 900 | 105.3 | 94.8 | 756 | 736 | 4700 | |||
| Y****2-4 | 1000 | 116.6 | 94.9 | 819 | 815 | 4850 | |||
| Y****3-4 | 1120 | 130.4 | 95.0 | 894 | 916 | 4950 | |||
| Y****4-4 | 1250 | 145.4 | 95.1 | 983 | 1022 | 5120 | |||
| YR5601-4 | 1400 | 162.7 | 95.2 | 898 | 878 | 6900 | |||
| YR5602-4 | 1600 | 185.7 | 95.3 | 1397 | 700 | 7200 | |||
| YR5603-4 | 1800 | 208.7 | 95.4 | 1470 | 751 | 7500 | |||
| YR6301-4 | 2000 | 231.6 | 95.5 | 1554 | 789 | 8100 | |||
| YR6302-4 | 2240 | 259.2 | 95.6 | 1642 | 835 | 8400 | |||
| YR6303-4 | 2500 | 289.0 | 95.7 | 1724 | 865 | 8800 | |||
| YR4001-6 | 220 | 28.3 | 980 | 92.5 | 0.81 | 1.8 | 437 | 316 | 2820 |
| YR4002-6 | 250 | 31.7 | 92.7 | 0.82 | 468 | 355 | 2920 | ||
| YR4003-6 | 280 | 35.4 | 92.8 | 505 | 348 | 3050 | |||
| YR4004-6 | 315 | 39.8 | 93.0 | 547 | 361 | 3150 | |||
| YR4005-6 | 355 | 44.7 | 93.2 | 597 | 372 | 3250 | |||
| YR4501-6 | 400 | 49.6 | 93.5 | 0.83 | 550 | 460 | 3700 | ||
| YR4502-6 | 450 | 55.1 | 93.6 | 0.84 | 600 | 474 | 3820 | ||
| YR4503-6 | 500 | 61.1 | 93.8 | 0.84 | 660 | 476 | 3940 | ||
| YR4504-6 | 560 | 68.3 | 94.0 | 733 | 478 | 4060 | |||
| Y****1-6 | 630 | 75.7 | 94.3 | 0.85 | 660 | 608 | 4650 | ||
| Y****2-6 | 710 | 85.1 | 94.5 | 732 | 610 | 4820 | |||
| Y****3-6 | 800 | 95.7 | 94.7 | 825 | 617 | 5120 | |||
| Y****4-6 | 900 | 107.5 | 94.8 | 942 | 608 | 5650 | |||
| YR5601-6 | 1000 | 119.2 | 985 | 95.0 | 942 | 660 | 6800 | ||
| YR5602-6 | 1120 | 133.3 | 95.1 | 1135 | 612 | 7100 | |||
| YR5603-6 | 1250 | 148.6 | 95.2 | 1230 | 630 | 7400 | |||
| YR6301-6 | 1400 | 166.3 | 95.3 | 1343 | 644 | 8100 | |||
| YR6302-6 | 1600 | 189.9 | 95.4 | 1466 | 655 | 8400 | |||
| YR6303-6 | 1800 | 213.4 | 95.5 | 1610 | 670 | 8800 | |||
| YR4003-8 | 220 | 29.5 | 740 | 92.2 | 0.78 | 1.8 | 444 | 311 | 3000 |
| YR4004-8 | 250 | 33.4 | 92.3 | 475 | 330 | 3100 | |||
| YR4005-8 | 280 | 36.9 | 92.5 | 0.79 | 512 | 343 | 3200 | ||
| YR4501-8 | 315 | 40.9 | 92.6 | 0.80 | 504 | 398 | 3700 | ||
| YR4502-8 | 355 | 46.1 | 92.7 | 547 | 413 | 3820 | |||
| YR4503-8 | 400 | 51.8 | 93.0 | 597 | 427 | 3940 | |||
| YR4504-8 | 450 | 57.5 | 93.2 | 0.81 | 657 | 436 | 4060 | ||
| Y****1-8 | 500 | 63.6 | 93.5 | 596 | 533 | 4450 | |||
| Y****2-8 | 560 | 71.0 | 93.7 | 657 | 542 | 4700 | |||
| Y****3-8 | 630 | 79.7 | 93.9 | 731 | 548 | 5000 | |||
| Y****4-8 | 710 | 89.8 | 94.0 | 820 | 546 | 5350 | |||
| YR5601-8 | 800 | 100.9 | 94.2 | 820 | 590 | 6700 | |||
| YR5602-8 | 900 | 113.4 | 94.3 | 1011 | 540 | 7000 | |||
| YR5603-8 | 1000 | 125.8 | 94.4 | 1084 | 577 | 7400 | |||
| YR6301-8 | 1120 | 140.8 | 94.5 | 1169 | 600 | 8000 | |||
| YR6302-8 | 1250 | 157.0 | 94.6 | 1260 | 610 | 8300 | |||
| YR6303-8 | 1400 | 175.6 | 94.7 | 1340 | 630 | 8700 | |||
| YR6304-8 | 1600 | 200.5 | 94.8 | 1420 | 660 | 9000 | |||
| YR4501-10 | 220 | 30.1 | 590 | 91.3 | 0.77 | 1.8 | 476 | 301 | 3550 |
| YR4502-12 | 250 | 34.2 | 91.5 | 500 | 323 | 3680 | |||
| YR4503-10 | 280 | 37.7 | 91.8 | 0.78 | 554 | 334 | 3800 | ||
| YR4504-10 | 315 | 42.3 | 91.8 | 594 | 344 | 3920 | |||
| YR4505-10 | 355 | 47.6 | 92.1 | 653 | 353 | 4020 | |||
| Y****1-10 | 400 | 53.2 | 92.8 | 593 | 435 | 4720 | |||
| Y****2-10 | 450 | 59.7 | 93.1 | 553 | 444 | 4920 | |||
| Y****3-10 | 500 | 65.3 | 93.3 | 0.79 | 725 | 441 | 5120 | ||
| Y****4-10 | 560 | 73.0 | 93.5 | 816 | 437 | 5320 | |||
| YR5601-10 | 630 | 81.0 | 93.6 | 0.80 | 824 | 483 | 6500 | ||
| YR5602-10 | 710 | 91.1 | 93.7 | 871 | 511 | 6700 | |||
| YR5603-10 | 800 | 102.6 | 93.8 | 930 | 530 | 7000 | |||
| YR6301-10 | 900 | 115.3 | 93.9 | 1010 | 540 | 7900 | |||
| YR6302-10 | 1000 | 127.8 | 94.1 | 1092 | 576 | 8200 | |||
| YR6303-10 | 1120 | 143.0 | 94.2 | 1160 | 585 | 8600 | |||
| YR6304-10 | 1250 | 159.4 | 94.3 | 1230 | 615 | 9000 | |||
| YR4504-12 | 220 | 32.6 | 495 | 90.4 | 0.72 | 1.8 | 504 | 282 | 3900 |
| YR4505-12 | 250 | 36.6 | 91.5 | 547 | 298 | 4000 | |||
| Y****1-12 | 280 | 40.3 | 91.7 | 0.73 | 430 | 424 | 4720 | ||
| Y****2-12 | 315 | 44.6 | 92.0 | 0.74 | 490 | 415 | 4900 | ||
| Y****3-12 | 355 | 49.5 | 92.1 | 0.75 | 529 | 434 | 5100 | ||
| Y****4-12 | 400 | 55.6 | 92.3 | 572 | 453 | 5300 | |||
| YR5601-12 | 450 | 60.8 | 92.5 | 0.77 | 730 | 386 | 6200 | ||
| YR5602-12 | 500 | 67.4 | 92.7 | 776 | 404 | 6400 | |||
| YR5603-12 | 560 | 75.4 | 92.8 | 824 | 423 | 6700 | |||
| YR5604-12 | 630 | 84.7 | 92.9 | 885 | 447 | 7100 | |||
| YR6301-12 | 710 | 95.4 | 93.0 | 948 | 471 | 7900 | |||
| YR6302-12 | 800 | 107.4 | 93.1 | 995 | 490 | 8200 | |||
| YR6303-12 | 900 | 120.7 | 93.2 | 1050 | 515 | 8600 | |||
| YR6304-12 | 1000 | 133.9 | 93.3 | 1120 | 545 | 8900 |
四、外形安装尺寸见表2。
五、订货须知（用户订货时须注明如下要求）
电机型号：YR3551-4 安装方式：IMB3
额定功率：220KW 防护等级：IP23
额定电压：6000V 冷却方法：IC01
额定频率：50HZ 绝缘等级：F级
同步转速：1500r/min 环境条件：海拔1km，环境温度40℃。
