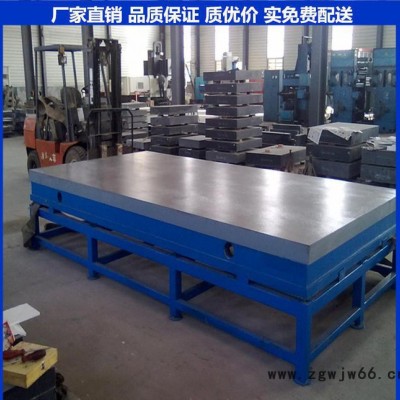

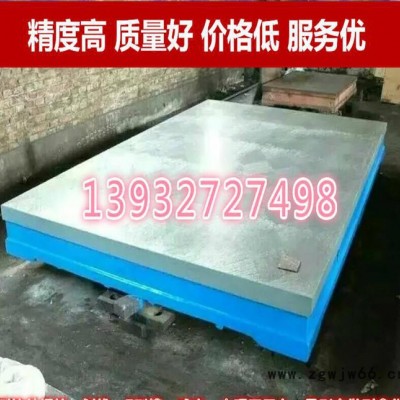

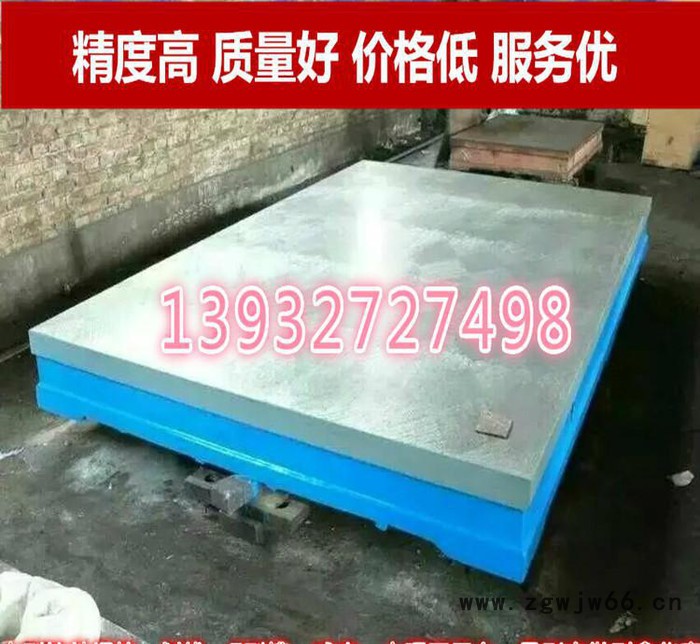

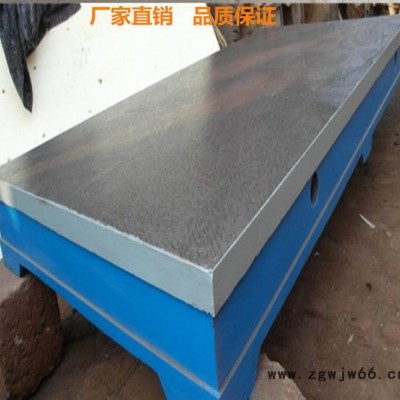

现货重型划线平台/检验精密铸铁钳工平板/T型槽工作台直销

产品价格168.00元/台

产品品牌建丰量具

最小起订≥1 台

供货总量696 台

发货期限自买家付款之日起 天内发货

浏览次数628

企业旺铺https://www.zgwjw66.cn/index.php?homepage=jfnmcl100

更新日期2021-12-04 14:42

企业主推产品

诚信档案

泊头市建丰耐磨材料有限公司

会员级别:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 泊头市建丰耐磨材料有限公司

企业名片

泊头市建丰耐磨材料有限公司

联 系  人:及金燕(先生) 销售经理

联系固话:

联系地址:中国河北省沧州市泊头市交河工业区

【友情提示】:来电请说明在中国五金交电网看到我们的,谢谢!

商品信息

基本参数

品牌:

建丰量具

所在地:

河北 沧州市

起订:

≥1 台

供货总量:

696 台

有效期至:

长期有效

加工定制:

类型:

划线平板
详细说明
加工定制
类型 划线平板
精度 1-3级
材质 HT200-300
工作面硬度 HB170-240
规格 齐全
品牌 建丰
型号 齐全

QQ浏览器截图_20160509121641_E1E5BE7

0888

099

QQ浏览器截图_20160511152907_65CDD0A

QQ浏览器截图_20160511152735_0746B7F



QQ浏览器截图_20160515142857_9A1D610

QQ浏览器截图_20160512105147_9334F47

QQ浏览器截图_20160511100109_E5FB17F

QQ浏览器截图_20160515143228_FB98780



 铸铁划线平板又称铸铁平台,外观基本上是箱体式,工作面有长方形、正方形、圆形等,材料为HT200-300,QT400-600,采用刮研工艺,工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等,是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。

铸铁平板,划线平台,检验平台,铆焊平台,电机试验平台,机床基础工作台,测量平台,检测平台,钳工平台,铸铁工作台,装配平台,镗铣床工作台,落地镗床工作台,T型槽平台,铸铁圆平台,地轨平台,铁地板,基础平板,划线平板,检验平板,铆焊平板,焊接平板,火工平板,钳工平板,研磨平板,刮研平板,压沙平板,试验平板,机床工作台,三座标平板,模具垫板,拼装平板,装配平板,T型槽平板.

铸铁平台用途:适用于各种检验工作,精密测量用的基准平面,用于机床机械测量基准,检查零件的尺寸精度或形位偏差,并作精密划线。在机械制造中也是不可缺少的基本工具。

材料及处理

 铸铁平台材质:材料为高强度铸铁HT200-250工作面硬度为HB160—210。经过两次处理(人工退火600度----700度或自然时效2---3?年),使该产品的精度稳定,耐磨性能好。铸铁平台精度:按**标准计量检定规程执行,分别为0,1,2,3级四个级别。

平板/平台的表面质量:

 铸铁平台规格:200mm×200mm—2000mm×4000mm(特殊规格可根据需方图纸制作或双方商定生产加工)

铸铁平台检验标准:用涂色法检验。

0级1级平板平台在每边为25㎜平方的范围内不少于25点。

2级平板平台在每边为25㎜平方的范围内不少于20点。

3级平板平台在每边为25㎜平方的范围内不少于12点。

铸铁平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。

铸铁平台一定要有**的平面度,要想有**的平面度必须具备一以下几个条件:

一、厚度要求:主要包括平台上工作面厚度,侧围厚度和高度,以及底面筋板的厚度、高度和密度。

二、材质要求:高强度铸铁HT200-300,硬度:HB170-240。

三、人工退火:在回火窑经过600-700度高温退火时效处理。

四、自然时效:按国标标准应该是2-3年自然时效,由于此工序时间太长,企业受资金周转影响已不可能等待那么长时间,多以激振器通过振动时效代替。虽然这种工艺的效果尚未明确,但在国际上已普遍使用。

五、沙眼与气孔:0级与1级平台不允许有气孔与沙眼,2级和3级可以用与平台同材质固体填充气孔沙眼。注意:填充物的的硬度一定要低于平台本身的硬度。

六、铲刮工艺:人工铲刮在铸铁平台加工过程中是**的工艺,它决定了铸铁平台的平面度误差大小,以及工作面的可接触点数。0级板平台在每边为25㎜平方的范围内不少于25点;1级平台在每边为25㎜平方的范围内不少于20点;2级平板平台在每边为25㎜平方的范围内不少于16点;3级平板平台在每边为25㎜平方的范围内不少于12点。铲刮完成后平台四个边棱倒钝。

七、清砂与涂漆:平台底面清砂要彻底,干净且喷涂红色防锈漆。侧面要平整后再涂漆,一般涂篮漆或绿漆。

八、包装要求:主要是木质包装,尽量选用厚质木材覆盖平台上工作面,必要时做全封闭包装。包装前平台工作面防锈措施一定要做好。

九、运输要求、在平台装车后,检查是否有悬空,如有悬空要垫实,避免振动。平台不要摞放过高以免挤压变形。

十、?配件选择:主要是支架选择,支架用材为壁厚1.5-2mm的方钢和角铁,焊接密度和结构要合理,调节螺栓要旋转通畅。

十一、安装调试:一般先用用框式水平仪调平,在用光学合像水平仪或电子合像水平仪再进行一次平面度误差测量,如有问题可要求平台生产商来现场铲刮修复。

十二、正确使用:铸铁平台在调试完成后即可使用,室温控制在20±5℃使,在台面上检测工件要轻放轻挪,不要集中使用一个区域,尽量均匀使用整个铸铁平台的有效面积。





QQ浏览器截图_20160504092353_DE19C6E


QQ浏览器截图_20160505144028_1850451

QQ浏览器截图_20160506100514_55EF613

QQ浏览器截图_20160505103320_3F6A74D
