| 产品类型 | 有刷直流电动机 |
|---|---|
| 地区 | 江苏 |
| 规格型号 | ZFQZ |
| 极数 | 2极 |
| 销售方式 | 外贸+内贸 |
| 执行质量标准 | 国标 |
| 分类 | 其他电动机 |
| 品牌 | 盛灵 |
| 加工定制 | 是 |
| 准入认证 | 3C认证 |

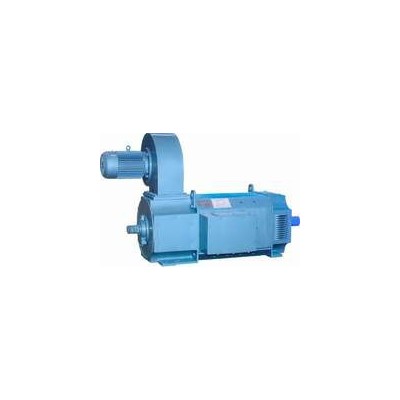

ZFQZ系列直流电动机是在Z4系列直流电动机的基础上，借鉴ZZJ-800系列直流电动机的主要工艺而开发的系列产品。电机的转动惯量分别为ZZJ-800系列和ZZJ-900系列的45%和65%，适应频繁正逆转和频繁起制动的恶劣工况。电机具有优良的过载特性，其**大转矩和起动转矩分别是ZZJ-800系列和ZZJ-900系列的112%和117%。电机重量仅为ZZJ-800系列的65%。电机功率等级符合IEC34-13《起重、冶金用辅机电动机技术规范》的国际标准。电机外形尺寸除了两底脚孔间轴向尺寸"B"之外，均符合IEC72国际标准。电机通过带底板可达到ZZJ-800和ZZJ-900系列相一致的主要安装尺寸，并可通过协商制成ZZJ-800和ZZJ-900系列相对应的轴伸尺寸，因而可替换ZZJ-800和ZZJ-900系列产品。
使用条件
1. 电动机适用于环境空气温度为-30℃到＋40℃，海拔不超过1000米的场所。
2. 电动机的供电电源采用静止整流电源或直流发电机电源。当采用三相全控桥式整流电源时，可不外接平波电抗器而长期工作。
产品性能
1. 电动机的额定电压有220V、440V两种。根据需要也可派生出其他等级电压。
2．电动机的励磁方式为他励，励磁电压为180V或310V。根据需要也可派生出其他等级电压。
3．电动机基速时允许按技术数据表规定的**大运行转矩运行，历时60s。
4．额定电压为220V的电机，可以提高外施电压，使转速增加到额定转速的2倍。此时允许**大运行转矩为额定转矩的1.8倍，历时15s。
5．额定电压220V的电动机按技术数据表规定的弱磁转速运行时**大运行转矩为额定转距的0.6倍，历时15s。
6．电动机的电流变化率(di/dt) 可达到200-250倍额定电流/秒。若需(di/dt)>250,可以协商解决。
7．电动机的出线盒标准位置从传动端视在机座右侧。根据需要，也可装于机座左侧，但需要在订货时注明。1．电动机的机座为八角形薄钢板迭片结构，具有定子空间利用率高，内部结构紧凑、转动惯量小、重量轻、适应可控硅供电等优点。
2．电动机全部带补偿绕组，使电机有优良的换向性能和过载能力。
3．电动机的绝缘等级为F级，并经无溶剂真空压力浸漆(VPI)处理。绕组绝缘具有良好的绝缘性能和机械强度。
4．换向片为竖板式整体结构，竖板与电枢线圈连接采用钨极惰性气体保护焊(TIG)。
5．电枢铁心采用斜槽结构，能有效减小振动和噪音。
6．电动机采用滚动轴承及不停机加油结构。
电机冷却方式均为他冷、强迫通风，即电机自带径向骑式鼓风机或管道通风或带空/水冷却器。其防护等级和冷却方式的对应关系见表2。所需要的冷却风量、风压及风机电动机的功率见表3，空/水冷却器循环风机功率冷却水流量见表4。无锡先锋电机www.shengling88.cn---电机行业领跑企业,是专业生产制造直流电机、变频电机、伺服电机的厂家,为广大客户提供**的产品与服务。
