| 材质 | 金属 |
|---|---|
| 堵转转矩 | 见详情 |
| 额定电流 | 143A |
| 额定电压 | 6000V |
| 额定功率 | 1250KW |
| 额定转矩 | 1.0 |
| 额定转速 | 143 |
| 飞轮力矩 | 见详情 |
| 功率 | 1250KW |
| 极数 | 40极 |
| 快速制动时间 | 见详情 |

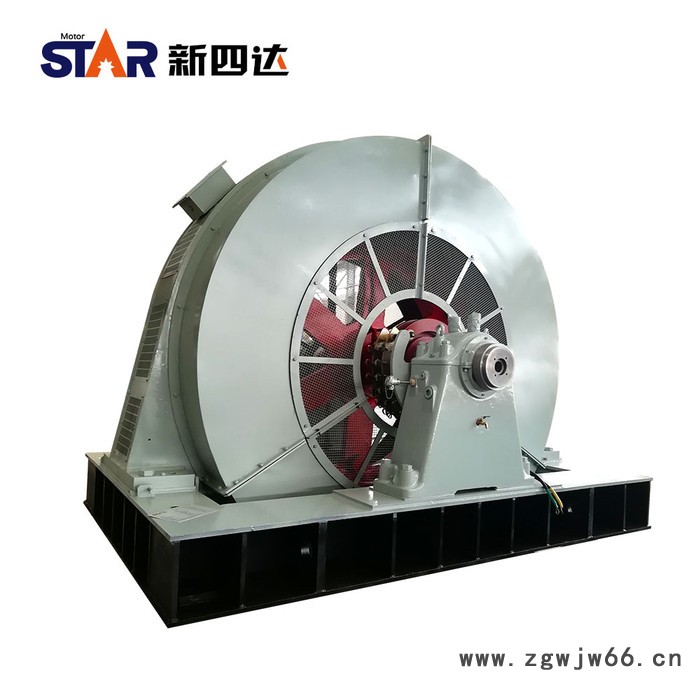

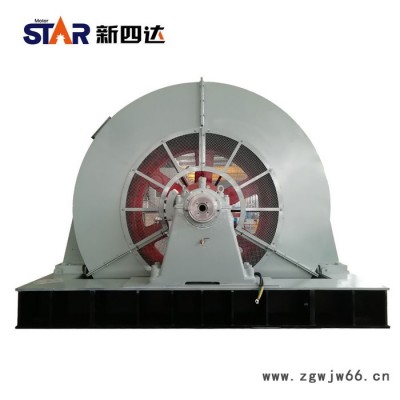

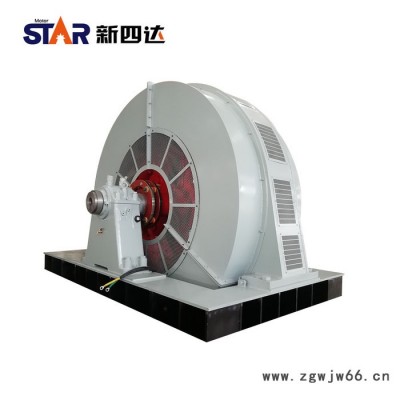

| 类型 | 三相同步电动机 |
| 频率 | 50HZ |
| 适用范围 | 机械设备 |
| 外形尺寸 | 见详情 |
| 效率 | 0.9 |
| 应用范围 | 机械设备 |
| 用途 | 减速机 |
| 品牌 | 新四达 |
| 型号 | TDMK1250-40 |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |
本系列电动机适应于在海拔不超过1000m，冷却介质温度不超过40度，少尘埃，无蒸汽、酸、碱等腐蚀性气体的室内环境 中工作。本系列电动机的额定电压为6000V，也可根据用户要求提供3000V和10000V。允许电压的偏差范围为+5%，额定电源频率为50Hz，额定功率因数为0.9（超前）。
电动机有一个圆柱形轴伸端，其旋转方向应按照指示牌规定的方向旋转，旋转方向由集电环端看一般为逆时针，也可根据要求制成顺时针。电动机和磨机用联轴联接时，电动机轴伸上不能承受外加的径向力或轴向力。
本系列电动机励磁系统采用可控硅励磁装置。
电动机允许全电压直接启动。如用户电网不允许全电压直接启动时，也可采用降压启动，此时电动机的启动电流与端电压成正比下降，而起动转矩与端电压的平方成正比降低。
定子引出线：有六个出线头，分别为U1、V1、W1、U2、V2、W2，采用高压橡胶电缆线在机座下部出线夹上引出，也可按要求制成接线盒接线。
座式轴承：采用油环式轴承或复合式轴承，座式轴承安装在底板间垫有绝缘垫板，以防止轴电流的产生。
结 构
本系列电动机通风方式为开启式自然通风或可制成全封闭管道通风式。
机座：采用钢板焊接而成，机座下部是电动机的出线端。
定子：定子铁心采用0.5毫米厚的低损耗硅钢薄板冲制的扇形片叠成，铁心段间以径向风道片隔开；绕组采用成型的双迭短距线圈，采用B级绝缘或F级绝缘，温升按B级考核以利于延长使用寿命；绕组端部有可靠的固定及绑扎，并采用真空压力浸渍无溶剂漆工艺（VIP）处理，在制造过程中经过多次匝间脉冲耐压及对地耐压试验，电动机绝缘性能优良可靠，机械强度好，防潮能力强。
转子：磁极采用钢板冲制而成，与磁极线圈一同装在转子磁轭上，磁极线圈为B级或F级绝缘，当用户采用气动离合器时，可按用户要求，转轴设计或轴打孔形式。
用途 ：本系列电动机主要适用于传动矿山磨机用的大型交流三相同步电动机。主要传动格子型球磨机、棒磨机、磨煤机等。
1、噪音低、振动小
2、效率高，高效节能
3、安装便利，使用方便
4、结构简单，安全可靠
