| 产品类型 | 三相异步电动机 |
|---|---|
| 极数 | 2极 |
| 额定功率 | 185KW |
| 额定电压 | 3000（V） |
| 额定转速 | 3000（rpm） |
| 产品认证 | ISO9001-2000 |
| 应用范围 | 立式风机、水泵等立式机械 |
| 3C证书编号 | JSL25630 |
| 3C额定电压范围 | 交流36V及以上，1000V以下 |
| 品牌 | 西玛 |
| 型号 | JSL-11-4 |
联系人：金经理
电话：029-82197999 13571999938
传真：029-82197808
网址：//www.xiansimo.com/
网站：//www.simoyibu.com/
| 型号 Type | 额定功率 Rated Cutput (kw) | 额定转速 Rated Speed (r/min) | 额定电流 Rated Curent (A) | 效率 Efficiency (%) | 功率因数 Power Factor (cosΦ) | 堵转电流 额定电流 Locked current Rated current | 堵转转距 额定转距 Locked torque Rated torque | 最大转距 额定转距 Max torque Rated torque | 转子飞 轮力距 (kg/㎡) | 重量 Weight (kg) |
| JSL-11-4 | 115 | 1475 | 212 | 92.6 | 0.88 | 5.3 | 1.2 | 1.9 | 12 | 1110 |
| JSL-11-4 | 135 | 1475 | 249 | 92.8 | 0.88 | 5.5 | 1.3 | 2.0 | 14 | 1220 |
| JSL-11-4 | 155 | 1475 | 285 | 93.1 | 0.88 | 6.3 | 1.6 | 2.2 | 16 | 1290 |
| JSL-11-4 | 180 | 1475 | 329 | 93.4 | 0.89 | 5.8 | 1.5 | 2.0 | 18 | 1360 |
| JSL-12-4 | 225 | 1475 | 398 | 93.6 | 0.92 | 6.1 | 1.3 | 2.3 | 33 | 1720 |
| JSL-12-4 | 260 | 1475 | 459 | 93.8 | 0.92 | 6.3 | 1.4 | 2.4 | 36 | 1830 |
| JSL-12-4 | 300 | 1475 | 527 | 94 | 0.92 | 6.7 | 1.5 | 2.5 | 41 | 1960 |
| JSL-11-6 | 75 | 980 | 140 | 90.9 | 0.89 | 4.9 | 1.1 | 2.1 | 21 | 1170 |
| JSL-11-6 | 95 | 980 | 176 | 91.3 | 0.89 | 5.1 | 1.2 | 2.1 | 24 | 1280 |
| JSL-11-6 | 115 | 980 | 212 | 92.2 | 0.89 | 6.0 | 1.5 | 2.5 | 27 | 1350 |
| JSL-12-6 | 130 | 980 | 238 | 92.3 | 0.89 | 5.9 | 1.4 | 2.2 | 38 | 1500 |
| JSL-12-6 | 155 | 980 | 283 | 92.6 | 0.89 | 5.9 | 1.4 | 2.2 | 44 | 1580 |
| JSL-12-6 | 185 | 980 | 337 | 93 | 0.9 | 6.1 | 1.5 | 2.2 | 48 | 1720 |
| JSL-12-6 | 215 | 980 | 390 | 92.9 | 0.9 | 6.0 | 1.6 | 2.1 | 54 | 1800 |
| JSL-13-6 | 240 | 980 | 426 | 93.5 | 0.91 | 6.0 | 1.3 | 2.3 | 67 | 2000 |
| JSL-13-6 | 280 | 980 | 497 | 93.9 | 0.91 | 6.7 | 1.2 | 2.6 | 77 | 2100 |
| JSL-11-8 | 70 | 735 | 139 | 90.7 | 0.84 | 4.8 | 1.3 | 2.2 | 27 | 1230 |
| JSL-11-8 | 80 | 735 | 159 | 91 | 0.84 | 4.9 | 1.3 | 2.2 | 30 | 1310 |
| JSL-12-8 | 95 | 735 | 184 | 91.6 | 0.85 | 4.6 | 1.2 | 1.8 | 47 | 1450 |
| JSL-12-8 | 110 | 735 | 212 | 91.8 | 0.85 | 4.6 | 1.2 | 1.8 | 54 | 1600 |
| JSL-12-8 | 130 | 735 | 250 | 92.3 | 0.85 | 4.7 | 1.3 | 1.8 | 62 | 1680 |
| JSL-12-8 | 155 | 735 | 296 | 92.5 | 0.86 | 5.2 | 1.5 | 2.0 | 67 | 1800 |
| JSL-13-8 | 180 | 735 | 336 | 93.2 | 0.87 | 5.5 | 1.2 | 2.0 | 79 | 1930 |
| JSL-13-8 | 210 | 735 | 390 | 93.2 | 0.87 | 5.4 | 1.2 | 2.1 | 89 | 2030 |
| JSL-13-8 | 245 | 735 | 454 | 93.3 | 0.88 | 5.1 | 1.1 | 2.0 | 100 | 2200 |
| JSL-11-10 | 65 | 580 | 139 | 89 | 0.79 | 4.0 | 1.4 | 2.0 | 30 | 1280 |
| JSL-12-10 | 80 | 580 | 163 | 91.2 | 0.82 | 4.8 | 1.2 | 2.1 | 43 | 1410 |
| JSL-12-10 | 95 | 580 | 193 | 91.4 | 0.82 | 4.5 | 1.1 | 2.0 | 49 | 1500 |
| JSL-12-10 | 115 | 580 | 232 | 91.7 | 0.82 | 4.7 | 1.3 | 2.1 | 55.5 | 1630 |
| JSL-12-10 | 130 | 580 | 259 | 91.6 | 0.83 | 4.6 | 1.2 | 2.0 | 61 | 1780 |
| JSL-13-10 | 155 | 580 | 294 | 92.6 | 0.86 | 5.4 | 1.3 | 2.3 | 105 | 2020 |
| JSL-13-10 | 180 | 580 | 339 | 92.6 | 0.87 | 5.1 | 1.2 | 2.1 | 115 | 2180 |
| JSL-14-12 | 180 | 485 | 358 | 92.8 | 0.82 | 5.0 | 1.42 | 2.03 | 150 | 3300
|
一、西玛牌JSL-12-2 185KW 3000V立式水泵风机用JS鼠笼型高压电机概述
JSL、JRL系列立式三相异步电动机可供立式水泵等立式机械之用。
JSL系列为鼠笼转子型立式三相异步电动机，JRL系列为绕线转子型立式三相异步电动机。
本系列电动机是属于JS及JR型的派生系列，其基本技术条件与JS、JR系列三相异步电动机相同。
电动机为立式防滴式结构，其外壳能防止垂直落下的异物进入电动机内部。
电动机应安装在海拔不过1000米，使用地点环境空气温度不高于40℃，且不低于0℃，空气洁净无尘埃、蒸气、酸、碱等腐蚀性、爆炸性气体的室内。
电动机不得承受被传动机械的轴向推力，只能用弹性联轴器和被传动机械耦合。
电动机不具备止逆装置，允许在外力作用下，发生短时反转，但转速不得大于额定转速的120％。
电动机允许直接起动，但JRL系列电动机起动时，转子回路应接入电阻。
如果电动机不需要经常起动和调节转速，以及不需要严格限制起动电流时，***好采用便宜可靠的鼠笼型（JSL）电动机。
JSL立式电机型号说明：
JSL系列三相异步电机是JS系列电机的立式电机的简称。可以广泛应用于可驱动各种不同的机械，如通风机、压缩机、水泵、破碎机、球磨机、切削机床、运输机械及其它设备，可供煤矿、机械工业、发电厂及各种工矿企业中作原动机用。 JS系列为鼠笼转子三相异步电动机 JR系列为绕线转子三相异步电动机 JS系列电动机符合部颁标准JB563-64技术条件的规定 JR系列电动机符合部颁标准JB564-64技术条件的规定 本系列电动机为防护式。根据用户需要，也可制成管道通风式。防护式电动机应装置在海拔高度不超过1,000米，周围空气温度不高于+40℃，不低于0℃，空气清洁，无酸、碱等腐触性气体的室内。电动机不允许在含有爆炸性气体或尘埃较多的环境中工作。当电动机周围空气的温度超过上述规定或空气不清洁时，应采用管道通风方式。此时通入电动机两端的冷却空气温度应为0℃~+40℃，并且应保证管道和电动机内部的空气压力高于周围空气的压力，必要时应加装鼓风机、滤尘器等。 JS系列鼠型电动机允许全电压直接起动。如用户的电网不允许全电压直接起动时，可以采用降低电压起动，但此时起动转矩将与起动电压成平方关系降低。 JR系列电动机在起动时必须预先在转子回路内接入起动变阻器。不允许将转子绕组直接短接起动。更多关于西玛电机JSL、JRL电机资料，请前往西玛电机官网：//www.xiansimo.com/simo/product/2013-7-10/642.html

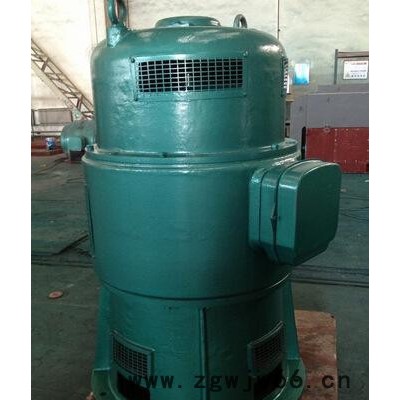

西玛牌JSL-12-2 185KW 3000V立式水泵风机用JS鼠笼型高压电机现场实拍
