| 材质 | 铸铁 |
|---|---|
| 产品认证 | ISO9002 |
| 驱动方式 | 电动 |
| 输送介质 | 污水泵 |
| 用途 | 杂质泵,化工泵,污水泵,试压泵,屏蔽泵,排污泵,计量泵,消防泵,流程泵,空调泵,管道泵,增压泵 |
| 执行标准 | 国标 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 敞开式叶轮 |
| 品牌 | 长申 |
| 型号 | 50ZX20-75 |
该产品厂家直销！产品详情请进入网址：//www.wzcsby.com查看，欢迎您选购！ 联系电话：0577-6699692 QQ号：1332068827

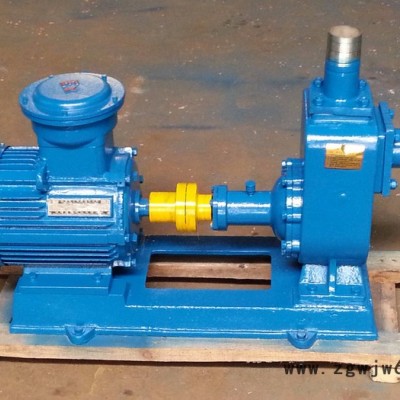

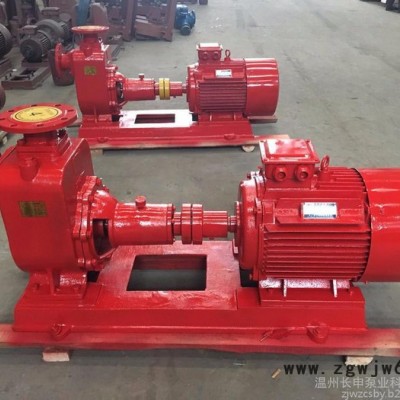

ZX系列型泵是卧式自吸离心泵。该型式泵与其它型式的自吸离心泵比较，因为泵本身没有逆止阀，结构最为简单；工作最为可靠；无故障工作时间长，维护、使用方便、体积小、重量轻、效率高。ZX型泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。
ZX型泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。
ZX系列自吸泵采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘......。随着这个过程周而复始的进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。 在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时，可在冷却室处通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。
泵的应用范围
1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等。
2、装上摇臂式喷头、又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、
茶园的良好机具。
3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100
厘珀、含固量可达30％以下）。
4、可和任何型号、规格的压滤机配套使用，将浆料送给压滤仉进行压滤的最理想配套泵种。
二、型号与性能数
50 ZX 12.5-50 PB
| | | | | |_防爆电机
| | | | |___不锈钢材质
| | | |_____扬程
| | |_________流量
| |_____________自吸泵
|________________吸入口径
| 型 号 | 口径（mm） | 流量m3/h | 扬程m | 吸程m | 功率kw | 转速r/min | 自吸性能min/5m | 效率% | 扬程m使用范围 | |
| 进口 | 出口 | |||||||||
| 25ZX3.2-20 | 25 | 25 | 3.2 | 20 | 6.5 | 0.75 | 2900 | 1.9 | 43 | 10-20 |
| 25ZX3.2-20 | 25 | 25 | 3.2 | 20 | 6.5 | 1.1 | 2900 | 1.9 | 43 | 10-20 |
| 25ZX3.2-32 | 25 | 25 | 3.2 | 32 | 6.5 | 1.5 | 2900 | 1.8 | 40 | 20-32 |
| 32ZX3.2-20 | 32 | 32 | 3.2 | 20 | 6.5 | 1.1 | 2900 | 1.9 | 43 | 10-20 |
| 32ZX3.2-32 | 32 | 32 | 3.2 | 32 | 6.5 | 1.5 | 2900 | 1.8 | 40 | 20-32 |
| 32ZX3.2-50 | 32 | 32 | 3.2 | 50 | 6.5 | 3 | 2900 | 1.8 | 43 | 40-50 |
| 40ZX6.3-20 | 40 | 40 | 6.3 | 20 | 6.5 | 1.5 | 2900 | 1.9 | 50 | 10-20 |
| 40ZX6.3-32 | 40 | 40 | 6.3 | 32 | 6.5 | 2.2 | 2900 | 1.8 | 40 | 22-32 |
| 40ZX10-40 | 40 | 40 | 10 | 40 | 6.5 | 4 | 2900 | 1.5 | 43 | 30-40 |
| 40ZX6.3-50 | 40 | 40 | 6.3 | 50 | 6.5 | 4 | 2900 | 1.5 | 43 | 35-50 |
| 50ZX15-12 | 50 | 50 | 15 | 12 | 6.5 | 1.5 | 2900 | 2.4 | 63 | 8-12 |
| 50ZX18-20 | 50 | 50 | 18 | 20 | 6.5 | 2.2 | 2900 | 1.9 | 60 | 10-20 |
| 50ZX12.5-32 | 50 | 50 | 12.5 | 32 | 6.5 | 3 | 2900 | 1.5 | 55 | 22-32 |
| 50ZX20-30 | 50 | 50 | 20 | 30 | 6.5 | 4 | 2900 | 1.5 | 63 | 20-30 |
| 50ZX14-35 | 50 | 50 | 14 | 35 | 6.5 | 4 | 2900 | 1.5 | 55 | 25-35 |
| 50ZX10-40 | 50 | 50 | 10 | 40 | 6.5 | 4 | 2900 | 1.5 | 55 | 30-40 |
| 50ZX12.5-40 | 50 | 50 | 12.5 | 40 | 6.5 | 4 | 2900 | 1.5 | 55 | 30-40 |
| 50ZX12.5-50 | 50 | 50 | 12.5 | 50 | 6.5 | 5.5 | 2900 | 1.4 | 45 | 40-50 |
| 50ZX15-60 | 50 | 50 | 15 | 60 | 6.5 | 7.5 | 2900 | 1.4 | 48 | 40-60 |
| 50ZX20-75 | 50 | 50 | 20 | 75 | 6.5 | 11 | 2900 | 1.3 | 48 | 60-75 |
| 65ZX-30-15 | 65 | 65 | 30 | 15 | 6 | 3 | 2900 | 1.9 | 55 | 10-15 |
| 65ZX25-20 | 65 | 65 | 25 | 20 | 6 | 4 | 2900 | 1.9 | 60 | 10-20 |
| 65ZX35-17 | 65 | 65 | 35 | 17 | 6 | 4 | 2900 | 1.9 | 60 | 10-17 |
| 65ZX25-32 | 65 | 50 | 25 | 32 | 6 | 5.5 | 2900 | 1.5 | 55 | 22-32 |
| 65ZX25-50 | 65 | 50 | 25 | 50 | 6 | 7.5 | 2900 | 1.4 | 50 | 40-50 |
| 65ZX25-60 | 65 | 50 | 25 | 60 | 6 | 11 | 2900 | 1.5 | 50 | 40-60 |
| 65ZX20-70 | 65 | 50 | 25 | 70 | 6 | 15 | 2900 | 1.5 | 50 | 60-70 |
| 80ZX35-13 | 80 | 65 | 35 | 13 | 6 | 3 | 2900 | 2.4 | 61 | 8-13 |
| 80ZX43-17 | 80 | 65 | 43 | 17 | 6 | 4 | 2900 | 1.8 | 60 | 10-17 |
| 80ZX40-22 | 80 | 65 | 40 | 22 | 6 | 5.5 | 2900 | 1.9 | 60 | 15-22 |
| 80ZX50-20 | 80 | 65 | 50 | 20 | 6 | 5.5 | 2900 | 1.9 | 61 | 15-20 |
| 80ZX50-25 | 80 | 65 | 50 | 25 | 6 | 7.5 | 2900 | 1.6 | 55 | 20-25 |
| 80ZX50-32 | 80 | 65 | 50 | 32 | 6 | 7.5 | 2900 | 1.6 | 55 | 22-32 |
| 80ZX60-40 | 80 | 65 | 60 | 40 | 6 | 11 | 2900 | 1.5 | 48 | 30-40 |
| 80ZX60-50 | 80 | 65 | 60 | 50 | 6 | 15 | 2900 | 1.5 | 49 | 40-50 |
| 80ZX60-55 | 80 | 65 | 60 | 55 | 6 | 18.5 | 2900 | 1.5 | 48 | 45-55 |
| 80ZX60-70 | 80 | 65 | 60 | 70 | 6 | 22 | 2900 | 1.4 | 48 | 55-70 |
| 100ZX100-20 | 100 | 80 | 100 | 20 | 6 | 11 | 2900 | 1.8 | 60 | 12-20 |
| 100ZX100-32 | 100 | 80 | 100 | 32 | 6 | 15 | 2900 | 1.9 | 55 | 22-32 |
| 100ZX100-40 | 100 | 80 | 100 | 40 | 6 | 18.5 | 2900 | 1.8 | 50 | 30-40 |
| 100ZX100-50 | 100 | 80 | 100 | 50 | 6 | 22 | 2900 | 1.9 | 50 | 40-50 |
| 100ZX100-65 | 100 | 80 | 100 | 65 | 6 | 30 | 2900 | 1.8 | 55 | 50-65 |
| 100ZX70-75 | 100 | 80 | 70 | 75 | 6 | 30 | 2900 | 1.8 | 55 | 60-75 |
| 125ZX120-20 | 125 | 100 | 120 | 20 | 5 | 18.5 | 2900 | 2 | 58 | 15-20 |
| 125ZX140-25 | 125 | 100 | 140 | 25 | 5 | 22 | 2900 | 2.5 | 58 | 15-25 |
| 125ZX120-32 | 125 | 100 | 120 | 32 | 5 | 22 | 2900 | 2.5 | 58 | 22-32 |
| 125ZX120-60 | 125 | 100 | 120 | 60 | 5 | 37 | 2900 | 2 | 55 | 45-60 |
| 150ZX150-20 | 150 | 125 | 150 | 20 | 5 | 18.5 | 2900 | 2.3 | 58 | 15-20 |
| 150ZX160-25 | 150 | 125 | 160 | 25 | 5 | 22 | 2900 | 2.5 | 58 | 15-25 |
| 150ZX150-32 | 150 | 125 | 150 | 32 | 5 | 22 | 2900 | 2.5 | 58 | 22-32 |
| 150ZX160-45 | 150 | 125 | 160 | 45 | 5 | 37 | 2900 | 2.5 | 45 | 33-45 |
| 150ZX170-55 | 150 | 125 | 170 | 55 | 5 | 45 | 2900 | 2 | 45 | 45-55 |
| 150ZX170-65 | 150 | 125 | 170 | 65 | 5 | 55 | 2900 | 2 | 55 | 55-65 |
| 150ZX160-80 | 150 | 125 | 160 | 80 | 5 | 55 | 2900 | 1.8 | 55 | 65-80 |
| 200ZX200-32 | 200 | 150 | 200 | 32 | 5 | 30 | 1450 | 2 | 50 | 22-32 |
| 200ZX400-32 | 200 | 150 | 400 | 32 | 5 | 55 | 1450 | 2 | 50 | 22-32 |
| 200ZX280-63 | 200 | 200 | 280 | 63 | 5 | 90 | 1450 | 1.8 | 55 | 55-63 |
| 200ZX350-65 | 200 | 200 | 350 | 65 | 5 | 110 | 1450 | 1.8 | 55 | 50-65 |
| 250ZX550-32 | 250 | 200 | 550 | 32 | 5 | 75 | 1450 | 2 | 48 | 22-32 |
| 250ZX400-50 | 250 | 200 | 400 | 50 | 5 | 90 | 1450 | 2 | 45 | 40-50 |
| 250ZX450-55 | 250 | 200 | 450 | 55 | 5 | 110 | 1450 | 1.8 | 45 | 40-55 |
| 300ZX600-32 | 300 | 250 | 600 | 32 | 5 | 90 | 1450 | 2 | 55 | 22-32 |
| 300ZX500-50 | 300 | 250 | 500 | 50 | 5 | 110 | 1450 | 2 | 48 | 40-50 |
| 300ZX550-55 | 300 | 250 | 550 | 55 | 5 | 132 | 1450 | 2 | 45 | 40-55 |
特别提醒
维护保养
ZX系列自吸泵的特点是结构简单可靠，经久耐用。在泵正常情况下，一般不需要经常拆开保养。当发现故障后随时给予排除既可。
1、维护该泵时应注意几个主要部位：
A、滚动轴承：当长期运行后，轴承磨损到一定程度时，须进行更换。
B、前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。
C、机械密封：机械密封在不漏液的情况下，一般不应拆开检查。若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦副镜面拉毛所至。其修复办法：可对摩擦副端面进行研磨使恢复镜面。机械密封产品泄漏的另一原因是O形圈安装不当、或者变开老化所致。此时则需更换O形圈进行重新装配。
2、泵拆装顺序：
A、拆下电动机或脱出联轴器。
B、拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。
C、拆下叶轮螺母，拉现叶轮，检查叶轮和后密封环的径向间隙。
D、松出机械密封的紧定螺钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查O形密封圈的密封情况。
E、旋出联轴器的紧定螺钉，拉出联轴器。
F、拆下轴承端盖，拆出泵轴和轴承。
G、安装时以相反顺序进行装配即可。
1、严禁泵腔内无液空转
2、检查电机转向是否正确，严禁长时间倒转
3、禁止泵在汽蚀状态下长期运行
4、进水管必须严格密封不得漏水、漏气
5、严禁在低场程、大流量工况下电机长时间超负荷运行
