| 建议零售价 | ？？4500.00-6500.00 |
|---|---|
| 加工定制 | 是 |
| 类型 | T型槽平板 |
| 精度 | 1-3 |
| 材质 | 铸铁 |
| 工作面硬度 | 170-220HB |
| 规格 | 1500x3000,1500x2000 |
| 品牌 | 鸣骥 |
| 型号 | 300-5000m |
铸铁平台用途：
1.检验平台：主要用于检验工件误差的基准，检验平板在机械制造过程中起着至关重要的作用它是每个工件出厂前检验的最基本基准工具。
2. 装配平台：用于成套产品组装、调试。装配平板上面带有T型槽可以将工件固定在平台上从而使装配精度和效率大大提高，尤其在流水线作业中装配平板作用是不可忽视的。
3. 焊接平台：焊接平板分为平面焊接平板、T型槽焊接平板、及三维焊接平板，前两种用途大致相同主要作为工件焊接的基准。三维焊接平板是新型焊接工装的配套产 品，主要为疑难焊接、多工序焊接、高精度焊接，三维焊接平板上面均匀分布的有定位孔能轻松的与三维焊接工装快速而精确的定位及装夹，平板向四周延伸实现无 限空间焊接，其主要用途是可把多零件的产品以最短速度组装成形，然后再进行焊接从而使工件焊接精度焊接效率提高。
4.划线平台：主要用于各种零件的平面划线及立体划线，平板本身是很平的一个基准，工件在其工作面上划线可以实现精度高，效率快等。
5. 基础平台：主要用于大型设备、工件的安装调试以及测量划线。基础平板，多是有单块规格小的平板拼接而成，平台精度高、拼接简单、尺寸可无限延伸等特点使基础平板的应用越来越广泛。
6. 铆焊平台：上面加工有T型槽，主要用于固定工件，是钳工工人用来调试设备，装配设备，维修设备的基础平台。 焊接平台：适用于各种检验工作，精度测量用的基准平面，用于机床机械检验测量基准，检查零件的尺寸精度或行为偏差，并作精密划线，在机械制造检验中也是不 可缺少的基本工具。
8.焊工平台：平台平面上划有标志线，是钳工工人用来检验工件，对工件划线时使用的基准标志线，标志线由用户按其使用情况，做出标志线的具体尺寸。

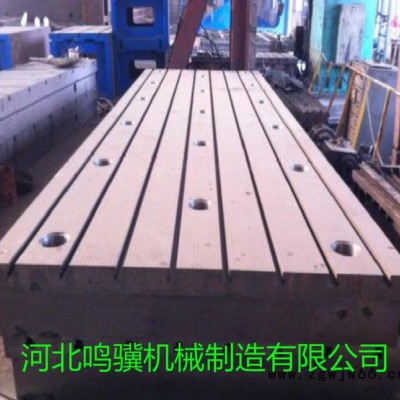

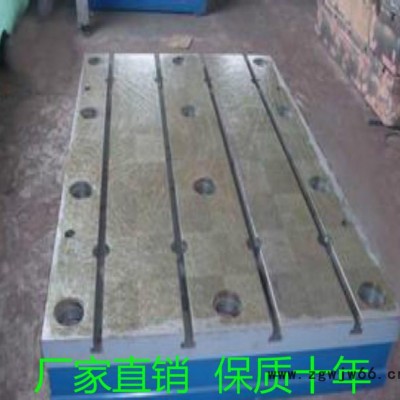

9.T型槽平台(T型槽平板)T型槽平板又称T型槽工作台，是工业量具的一种，主要用来固定工件，是钳工工人用来调试设备，装配设备，维修设备的基础工作平台。T型槽平台的详细介绍：1、T型槽平台平面波动量将平面波动仪放在T型槽平台工作面上，沿任意一直线方向移动平面波动仪。移动距离为T型槽平台对角线长度的一半且不应小于200MM。取平面波动仪的指示表（分度值为0.001MM）上最在值与最小值之差。即为被检平板工作面的平面波动量。 2、T型槽平台接触点面积的比率将被检平板工斜面上涂上显示剂，在不低于其精度等级的平板上研合，在被检平板上显示出明显的接触点，然后用一个 50MM×50MM范围内刻划有2.5MM×2.5MM的400个小方格的透明薄板（如有机玻璃板）。置于被检平板工作面的任意位置上，依次观察每个方格 内包含接触点所占面积的比例（以1／10为单位）。求上述比例数之和，除以4即为所检测部位的接触点面积的比率。为取得典型的数值。应在另一位置上测出接 触点面积的比率，求出两次结果的平均值。 3、T型槽平台挠度将检测装置放在被检平板工作面上，在不加载荷时，将扭簧比较仪测头与工作面相接触（为使测量准确，测头与工作面之间可放一块薄量块）且记下读数。然后根据额定载荷施加力且记下读数；两次读数之差即为被检平板工作面在额定载荷下的挠度值。
具体防锈保护方法
1、涂覆防锈润滑油、封荐防锈油：防锈润滑油常温涂覆，既有防锈性又有滑润性，适用于一般机械设备润滑部位的防锈封存;封荐防锈油室温使用，防锈性能好，油膜薄，用量少，启封方便，是应用最广泛的防锈油。
2、 涂覆置换型防锈油：机械设备及铸铁平台(铸铁平板)、工量具的金属表面容易沾染手上的汗水，汗水中含有氯化钠、乳酸易溶于水，不溶于石油溶剂，常引起指纹 状锈迹。置换型防锈油中表面活性剂的吸附作用很强，迫使水微粒离开金属表面，形成油包水微粒，不再腐蚀金属表面。
3、 涂覆溶剂稀释型防 锈油：这种防锈油的特点是含有可以挥发的溶剂，涂覆以后溶剂挥发，形成一层均匀的保护膜，保护金属表面免遭侵蚀。应用较多的是硬膜防锈油。溶剂稀释型硬膜 防锈油形成的保护膜有一定的机械强度，不易碎裂、不粘灰尘，防锈性好，可以长时间在室内外使用，适用于大、中型形状简单的设备的防锈保护。因含有挥发性易 燃溶剂，使用时应特别注意防火。涂覆防锈水主要用于短期防锈，个别用于封存。防锈水配制、去除方便，对环境污染小，价格低廉，使用安全性好，是常用的防锈 材料。铸铁的分类环塞规量具弯板量具。防锈水的使用方式多样，包括全浸，冷浸涂、热浸涂和喷淋。使用防锈水以前，金属表面必须清洗干净并干燥，否则，将影 响防锈效果。防锈水只在金属表面留下很薄的一层，具体使用浓度须依据防锈期限、环境状况、季节气候等因素确定。包裹气相防锈纸与放置气相缓释剂二者使用过 程中外包装均须密封，才能保证防锈期限长久，效果可靠铸铁平板（铸铁平台）是用于工件检测或划线的平面基准器具。平板安装应调至水平、负荷均分布于各支点上，环境温度使用时应避免振动
T型槽平板精度：按国家标准计量检定规程执行，分别为0、1、2、3四个等级。
T型槽平板规格：500×800—2000×4000，（本产品均是按客户图纸制作加工或双方商定生产加工，可按用户要求的尺寸及重量生产）。
T型槽平板的加工工艺
生产工艺流程基本是：
1、毛坯：按技术要求制图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位；
2、机械加工：外观检验并划线、加工、检验；
3、工件调平、人工刮研、检验科检验；
4、外观处理、喷漆、包装、入库
规格 | 精度等级 | 规格 | 精度等级 | ||||||||
0级 | 1级 | 2级 | 3级 | 精刨 | 0级 | 1级 | 2级 | 3级 | 精刨 | ||
100×100 | 4 | 8 | 26 |
|
| 2500×2500 |
|
| 72 | 180 | 270 |
200×100 | 5 | 10 | 20 |
|
| 3000×1000 |
|
|
| 168 | 248 |
200×200 | 5 | 10 | 20 |
|
| 3000×1500 |
|
|
| 174 | 154 |
300×200 | 6 | 12 | 24 |
|
| 3000×2000 |
|
|
| 184 | 275 |
300×300 | 6 | 12 | 24 |
|
| 3000×2500 |
|
|
| 186 | 276 |
400×300 | 6 | 12 | 24 |
|
| 3000×3000 |
|
|
| 210 | 300 |
400×400 | 6 | 12 | 24 |
|
| 4000×1000 |
|
|
| 210 | 300 |
500×300 | 6 | 12 | 24 |
|
| 4000×1500 |
|
|
| 210 | 300 |
500×500 | 7 | 14 | 28 |
|
| 4000×2000 |
|
|
| 219 | 310 |
600×400 | 7 | 14 | 28 |
|
| 4000×2500 |
|
|
| 228 | 340 |
600×500 | 7 | 14 | 28 |
|
| 4000×3000 |
|
|
| 240 | 360 |
800×500 | 8 | 16 | 32 | 80 |
| 5000×1500 |
|
|
| 249 | 370 |
800×600 | 8 | 16 | 32 | 80 |
| 5000×2000 |
|
|
| 255 | 375 |
900×600 | 8 | 16 | 32 | 80 |
| 5000×2500 |
|
|
| 264 | 390 |
1000×750 | 9 | 18 | 36 | 90 |
| 5000×3000 |
|
|
| 287 | 420 |
1000×1000 | 10 | 20 | 39 | 96 |
| 6000×1500 |
|
|
| 287 | 420 |
1200×1000 |
| 20 | 39 | 96 |
| 6000×2000 |
|
|
| 293 | 430 |
1500×1000 |
| 24 | 48 | 120 |
| 6000×2500 |
|
|
| 300 | 450 |
1500×1500 |
| 25 | 50 | 125 |
| 6000×3000 |
|
|
| 308 | 460 |
2000×1000 |
| 26 | 52 | 129 |
| 8000×1500 |
|
|
| 366 | 500 |
2000×1500 |
|
| 56 | 140 |
| 8000×2000 |
|
|
| 370 | 520 |
2000×2000 |
|
| 60 | 152 | 230 | 8000×2500 |
|
|
| 375 | 530 |
2500×1500 |
|
| 64 | 152 | 230 | 8000×3000 |
|
|
| 382 | 570 |
2500×2000 |
|
| 68 | 168 | 248 |
|
|
| |||
一、产品质量承诺：
1、 产品的制造和检测均有质量记录和检测资料。
2、 对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
二、产品价格承诺：
1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。
2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以最优惠的价格提供给贵方。
三、交货期承诺：
产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。 我公司承诺：
自您购买我公司的铸铁平台之日(以收到铸铁平台日期为准，以下同)起7日内(含第7日)，可以选择无条件退货(原来有包装的要保持完好的包装)、换货或者修理。如您选择退货，我公司将按照实际价格一次性退清货款。
自购买我公司铸铁量具产品(铸铁平台)、花岗石精密量具之日起三个月至一年内，如果您所购买的铸铁量具、花岗石量具出现国家“三包规定”所列性能故障，您可以选择更换或维修。如选择更换，我公司将为您更换同型号同规格的商品或不低于此产品性能的产品。
凡我公司的铸铁平板，铸铁平台免费保修一年，超过免费保修期限后，提供有偿(仅收取工本费用)维修服务。
付款方式
1、大额合同预付30%，货到验收合格后在付货款的60%，10%质量保证金6-12月付清。
2、为方便小额合同客户的急需，我公司设立公司法人个人卡号，支付宝账号，我公司即马上发货。
3、代收款，签订合同后，付货款的10%作为定金，我公司发货，货到后客户马上打款，我公司通知卸货。或者由货运站代收余款。
4、经双方协商合同签订后，需方可一次性将货款汇往我公司帐户，我公司收到货款后马上发货。
5、如需其它付款方式双方友好协商!
河北鸣骥机械有限公司，经销铸铁平板，花岗岩平板，精密划线平板，机床铸件，机床垫铁。
公 司主要产品有:铸铁检验平板、划线平板、焊接平板、T型槽装配平台、镗铣机工作台、三座标平台、试验平台、镁铝轻型平尺、铸铁平型平尺、桥型平尺、方尺、 直角尺、机床专用角度尺、检验方箱、划线方箱、磁性方箱、磁性V型架、偏摆检查仪、齿轮跳动检查仪、高精度偏摆检查仪.新型偏摆检查仪.机床检验棒、机床 调整垫铁、机床防震垫铁、阶梯垫铁、等高垫铁.铸铁V型铁、钢件V型架.铸铁弯板、划线盘、圆柱角尺、镀铬千斤顶;花岗石平板、平尺、方尺、方箱.平行 规、花岗石机床导轨、T型槽工作台.三座标测量机构件.花岗石可调支柱、V型块、V型架、花岗石表座等工量具，也可订制各种非标准量具（需用户附图纸);
我公司并承接树脂砂铸造.灰口铸铁件、球墨铸铁件、中锰合金球墨铸铁件、蠕墨铸铁件及铸钢件.汽轮机厂的垫箱、机床厂的床身、立柱、横梁、工作台、变速箱体铸
商铺所售商品价格均不含运费和税费，如需运费和税票，请于客服联系 电话0137-8032728 电话13832771507郭女士 电话15832720439赵经理
