| 产品认证 | 防爆合格证 |
|---|---|
| 额定电流 | 25 |
| 外壳材质 | 铝合金 |
| 外形尺寸 | 200*335*130 |
| 壳体防护等级 | IP54 |
| 品牌 | 汇民防爆 |

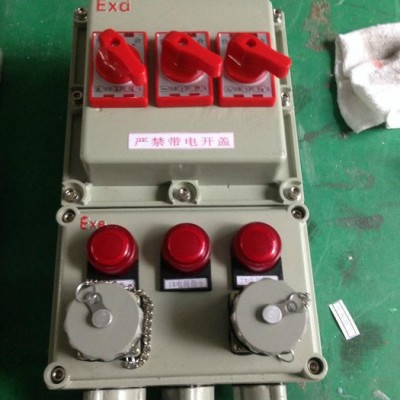

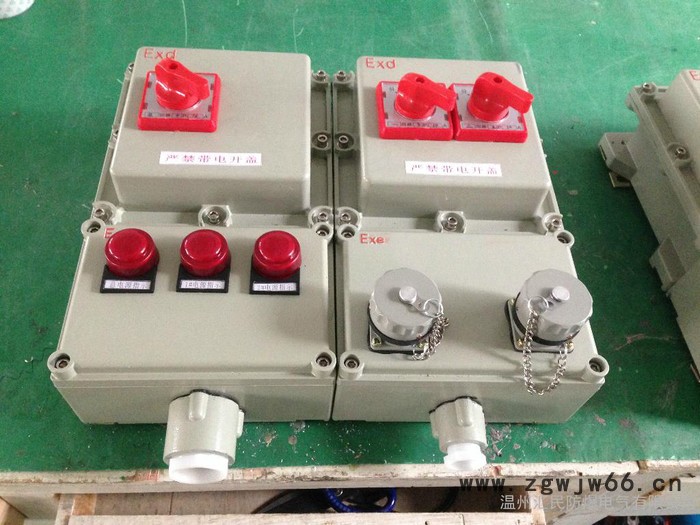

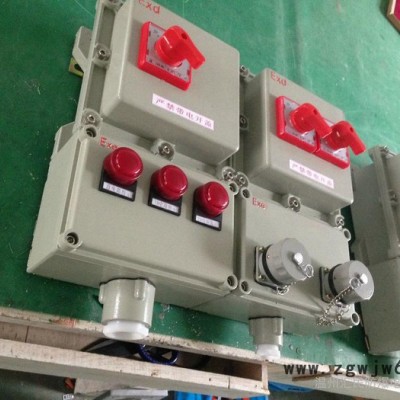

| 型号 | 汇民防爆BQD系列防爆磁力起动器 |
| 加工定制 | 是 |
| 短路关合电流 | 10 |
BQD□系列防爆箱
使 用 说 明
1、 用途、工作条件
1．1用途
BQD□系列防爆箱‘磁力起动’（以下简称起动器），用于II类、B级或C级,T4组及以下级别组别的含有**性气体混合物的危险场所中，作为控制交流50Hz、额定电压至380V、额定工作电流至100A、控制功率至50KW的三相异步电动机的起动、停止或换向，并具有过载、短路保护。
1． 2工作条件
a． 海拔不超过2000米；
b． 周围环境温度为-20℃~+40℃；
c． 周围空气相对湿度不大于90%（+25℃时）；
d． 在无显著摇动和剧烈冲击振动的地方；
e． 在无破坏金属和绝缘的腐蚀性气体的地方；
2、 结构与特点
2． 1型号含义
BQD □ - □ □
N为可逆
额定电流
设计序号
防爆磁力起动器
2．2主要技术参数见表：
型号 | 额定电流（A） | 控制电动机功率（KW） | 防爆标志
| |
220V | 380V | |||
BQD□-10（N） | 10 | 2.2 | 4 | ExdeIIBT6 ExdeIICT6 ExdIIBT6 |
BQD□-20（N） | 20 | 3 | 5.5 | |
BQD□-40（N） | 40 | 4 | 7.5 | |
BQD□-60（N） | 60 | 5.5 | 11 | |
BQD□-100（N） | 100 | 7.5 | 15 | |
2．3结构概述
a． 起动器是按照GB3836—2000标准要求设计制造，并经**指定检验机关检验合格，颁发防爆合格证；
b． 起动器分复合型起动器和隔爆型起动器，复合型起动器外壳由铸铝合金压铸成型,表面喷塑、强度高、外形美观,主腔为隔爆型结构，接线腔为增安型结构。隔爆外壳内装交流接触器、热继电器、Ex防爆按钮或万能转换开关等电器元件，通过壳盖上的按钮或操作机构控制壳体内的元件，以达到控制电动机的起动、停止或换向的目的。隔爆型起动器外壳由钢板焊接而成，表面喷塑，外形美观，分隔爆型主腔和接线腔。
3、安装及维修
3．1安装前检查起动器铭牌的技术数据是否符合实际使用条件。
3．2安装时注意电缆由出线口金属垫圈、密封圈依次引入接线腔内，将出线口拧紧，使之密封，再将压线板压紧，以防止电缆拔脱。如不用的引出装置，必须有封堵将其密封。
3．3起动器的内外接地必须牢固可靠。
3．4运行前检查所有隔爆结合面紧固螺栓是否拧紧，没有弹簧垫圈的及时配置，防止自行松脱。
3．5检修时，必须先断开前级电源，等壳内电气元件均不带电时方可开盖检修。
3．6隔爆面应予妥善保护，不得磕碰、划伤、并保持清洁，如有损伤可按防爆有关规定修理。
3．7检修安装时，应在隔爆面上涂204-1置换型防锈油。
4、订货须知
订货时必须说明产品的完整型号、名称、规格及订货数量。
例：BQD53-10防爆防爆箱‘磁力起动’、10A、50台
