类别 | 防爆 |
---|---|
变幅工作速度 | 额定 |
额定电流 | 额定 |
额定起重量 | 额定 |
净重 | 额定 |
两钩间最小距离 | 额定 |
满载时的手链拉力 | 额定 |
起升工作速度 | 额定 |
试验载荷 | 额定 |
旋转工作速度 | 额定 |
装箱尺寸 | 额定 |
最大工作幅度 | 额定 |
最大起升高度 | 额定 |
最小工作幅度 | 额定 |
商品品牌 | 锥形防爆电机 软启动防爆电机 |
商品型号 | 防爆 |

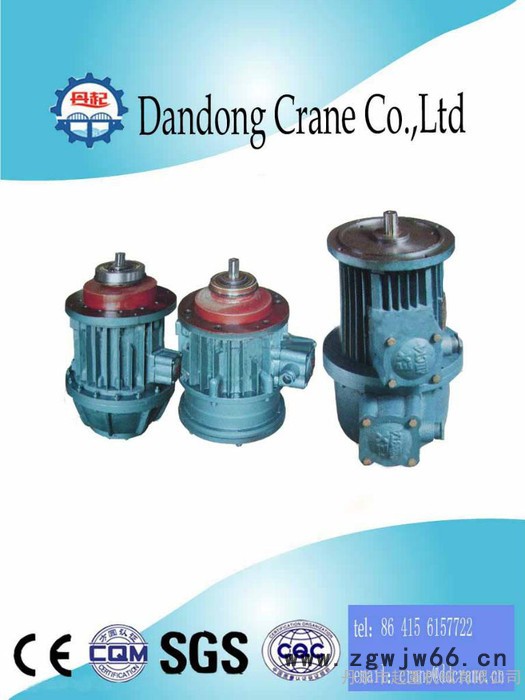

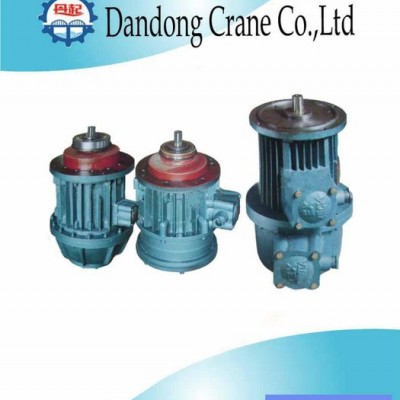

锥形防爆电机:定子内腔和转子外形都呈锥形且具有防爆性能的电动机。它具有停电自制动的能力,广泛应用于电动葫芦、卷扬机等起重设备。
软起动防爆电机:电压由零慢慢提升到额定电压,这样电机在启动过程中的启动电流,就由过去过载冲击电流不可控制变成为可控制。并且可根据需要调节启动电流的大小。电机启动的全过程都不存在冲击转矩,而是平滑的启动运行,并且运行时不产生电火花
一、锥形防爆电机
锥形转子防爆电动机的制动装置由套在电机转子上的制动弹簧、风扇制动轮和端盖上的制动环组成。电动机运行时,锥形转子电动机的气隙磁场产生轴向磁拉力,压缩制动弹簧,使风扇制动轮与电机端盖上的制动环脱开,电机能自由转动。断电时,轴向磁拉力消失,转子在制动弹簧的推力下产生轴向移动,使风扇制动轮压紧制动环,产生摩擦力,迫使电机迅速停转并绑住转子,以防止起吊的重物下落,保障安全。
锥形防爆电机是一种可以在易燃易爆厂所使用的一种电机,运行时不产生电火花。防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。此外,在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备,通常用于驱动泵、风机、压缩机和其他传动机械。
主要技术参数
型号项目 | 额定功率kW | 额定电流A | 额定转速r/min | 起动 转矩 | 起动电流A | 效率% | 功率因素cosφ | 磁拉力kg | 制动力矩 N·m |
额定 转矩 | |||||||||
ZDI 12-4 | 0.4 | 1.25 | 1380 | 2 | 7 | 67 | 0.72 | 15 | 4.41 |
ZDI21-4 | 0.8 | 2.4 | 1380 | 2.5 | 13 | 70 | 0.72 | 24 | 8.34 |
ZDI22-4 | 1.5 | 4.3 | 1380 | 2.5 | 24 | 72 | 0.74 | 36 | 16.67 |
ZDI 31-4 | 3.0 | 7.6 | 1380 | 2.7 | 42 | 79 | 0.77 | 74 | 34.32 |
ZDI 32-4 | 4.5 | 11 | 1380 | 2.7 | 60 | 78 | 0.80 | 98 | 49.03 |
ZDI 41-4 | 7.5 | 18 | 1400 | 3 | 100 | 79 | 0.80 | 153 | 83.3 |
ZDI 51-4 | 13 | 30 | 1400 | 3 | 165 | 80 | 0.82 | 198 | 147.10 |
ZDI52-4 | 18.5 | 42 | 1400 | 3 | 229 | 82 | 0.82 | 252 | |
ZDX 62-6 | 18.5 | 43 | 960 | 2.8 | 202 | 84 | 0.83 | 390 | |
ZDI62-4 | 24 | 55 | 1400 | 2.8 | 300 | 83 | 0.82 | 390 |
型号项目 | 额定功率kW | 额定电流A | 额定转速r/min | 起动转矩 | 起动电流A | 效率% | 功率因素cosφ | 磁拉力kg | 制动力矩N·m |
额定转矩 | |||||||||
ZDMI11-4 | 0.2 | 0.72 | 1380 | 2 | 4 | 65 | 0.64 | 10.2 | 1.86 |
ZDMI12-4 | 0.4 | 1.25 | 1380 | 2 | 7 | 67 | 0.72 | 15 | 4.41 |
ZDMI 21-4 | 0.8 | 2.4 | 1380 | 2.5 | 13 | 70 | 0.72 | 24 | 8.34 |
ZDMI 22-4 | 1.5 | 4.3 | 1380 | 2.5 | 24 | 72 | 0.74 | 36 | 16.67 |
ZDMI23-4 | 2.2 | 6.0 | 1380 | 2.7 | 33 | 74 | 0.75 | 26.67 | |
ZDYI 11-4 | 0.2 | 0.72 | 1380 | 2 | 4 | 65 | 0.64 | 10.2 | |
ZDYI 12-4 | 0.4 | 1.25 | 1380 | 2 | 7 | 67 | 0.72 | 15 | |
ZDYI 21-4 | 0.8 | 2.4 | 1380 | 2.5 | 13 | 70 | 0.72 | 24 | |
ZDYI22-4 | 1.5 | 4.3 | 1380 | 2.5 | 24 | 72 | 0.74 | 36 | |
ZDYI 23-4 | 2.2 | 6.0 | 1380 | 2.7 | 33 | 74 | 0.75 | ||
ZDYI 31-4 | 3.0 | 7.6 | 1380 | 2.7 | 42 | 79 | 0.77 | 74 | |
ZDYI 32-4 | 4.5 | 11 | 1380 | 2.7 | 62 | 78 | 0.80 | 98 | |
ZDYI 41-4 | 7.5 | 18 | 1400 | 3 | 100 | 79 | 0.80 | 153 |
二、软起动防爆电机
1、软启动防爆电机是采用三相反并联晶闸管作为调压器,将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路。使用软启动器启动电动机时,晶闸管的输出电压逐渐增加,电动机逐渐加速,直到晶闸管全导通,电动机工作在额定电压的机械特性上,实现平滑启动,降低启动电流,避免启动过流跳闸。待电机达到额定转速时,启动过程结束,软启动器自动用旁路接触器取代已完成任务的晶闸管,为电动机正常运转提供额 定电压,以降低晶闸管的热损耗,延长软启动器的使用寿命,提高其工作效率,又使电网避免了谐波污染。软启动器同时还提供软停车功能,软停车与软启动过程相反,电压逐渐降低,转数逐渐下降到零,避免自由停车引起的转矩冲击。
2、日常检修平时注意检查软起动的环境条件,防止在超过其允许的环境条件下运行。注意检查软起动器周围是否有妨碍其通风散热的物体,确保软起动器四周有足够的空间(大于150mm)。
定期检查配电线端子是否松动,柜内元器件有否过热、变色、焦臭味等异常现象。
定期清扫灰尘,以免影响散热,防止晶闸管因温升过高而损坏,同时也可避免因积尘引起的漏电和短路事故。
清扫灰尘可用干燥的毛刷进行,也可用于皮老虎吹和吸尘器吸。对于大块污垢,可用绝缘棒去除。若有条件,可用0.6MPa左右的压缩空气吹除。
平时注意观察风机的运行情况,一旦发现风机转速慢或异常,应及时修理(如清除油垢、积尘,加润滑油,更换损坏或变质的电容器)。对损坏的风机要及时更换。如果在没有风机的情况下使用软起动器,将会损坏晶闸管。
注:以上描述信息均作为参考信息,如有对我们产品有意,请联系我们
了解详情,谢谢~!~!
