YB/YB2系列YB160M2-2，15千瓦防爆电机 防爆电动机

YB/YB2防爆电机说明和应用

防爆电机防爆电机是一种可以在易燃易爆厂所使用的一种电机，运行时不产生电火花。防爆电机主要用于煤矿、石油天然气、石油化工和化学工业、纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机和其他传动机械。
额定电压、额定电流、功率、转速 和普通电机标注的一样。就是防爆电机多了防爆标志：Ex 一、防爆型式+设备类别+（气体组别）+温度组别防爆型式：1.隔爆型Ｅｘ ｄ2.充砂型Ex q3.增安型Ｅｘｅ4.浇封型Ex m5.正压型Ｅｘ ｐ6.ｎ型Ex ｎ7.本安型Ｅｘ ｉa Ｅｘ ｉｂ8.特殊型Ex ｓ9.油浸型Ｅｘ ｏ10.粉尘防爆型DIP A DIP B2 二、设备类别　爆炸性气体环境用电气设备分为：　I类：

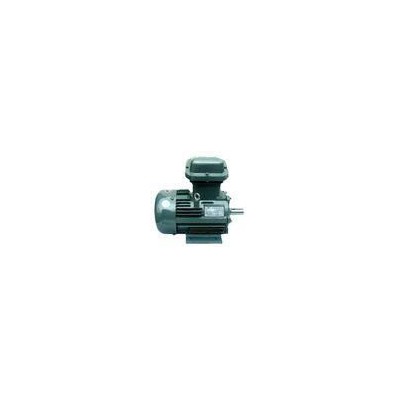

YB2低压防爆电机

煤矿井下用电气设备；　II类：除煤矿外的其他爆炸性气体环境用电气设备。　II类隔爆型“d”和本质安全型“i”电气设备又分为IIA、IIB、和IIC类。　可燃性粉尘环境用电气设备分为：　A型尘密设备；B型尘密设备。　三、温度组别：T1~T6 可燃气体的引燃温度 电气设备的最高温度T1 T>450 ℃ T2 450℃>T>300℃ T3 300℃>T>200℃ T4 200℃>T>135℃ T5 135℃>T>100℃ T6 100℃>T>85℃ 发展　随着科技、生产的发展，存在爆炸危险的场所也在不断增加。例如，食用油生产过去是用传统的压榨法工艺，20世纪70年代以后，我国开始引进国外先进的浸出油工艺，但此工艺中要使用含有己烷的化学溶剂，己烷是易燃易爆物质；因此浸出油车间就成了爆炸危险场所，需要使用防爆电机和其他防爆电气产品。又如，近年来我国公路发展迅速，一大批燃油加油站出现，也给防爆电机提供了新的市场。
产品分类　　

1． 按电机原理分

可分为防爆异步电机、防爆同步电机及防爆直流电机等。

2． 按使用场所分

可分为煤矿井下用防爆电机及工厂用防爆电机。

3． 按防爆原理分

可分为隔爆型电机、增安型电机、正压型电机、无火花型电机及粉尘防爆电机等。

4． 按配套的主机分

　　可分为煤矿运输机用防爆电机、煤矿绞车用防爆电机、装岩机用防爆电机、煤矿局部扇风机用防爆电机、阀门用防爆电机、风机用防爆电机、船用防爆电机、起重冶金用防爆电机及加氢装置配套用增安型无刷励磁同步电机等。此外，还可以按额定电压、效率等技术指标来分，如高压防爆电机、高效防爆电机、高转差率防爆电机及高起动转矩防爆电机等。本文按防爆原理分类介绍。

产品系列及其特点

隔爆型电机

　　它采用隔爆外壳把可能产生火花、电弧和危险温度的电气部分与周围的爆炸性气体混合物隔开。但是，这种外壳并非是密封的，周围的爆炸性气体混合物可以通过外壳的各部分接合面间隙进入电机内部。当与外壳内的火花、电弧、危险高温等引燃源接触时就可能发生爆炸，这时电机的隔爆外壳不仅不会损坏或变形，而且爆炸火焰或炽热气体通过接合面间隙传出时，也不能引燃周围的爆炸性气体混合物。

　　我国当前广泛应用的低压隔爆型电机产品的基本系列是YB系列隔爆型三相异步电机，它是Y系列(IP44)三相异步电机的派生产品。防爆性能符合GB3836．1—83《爆炸性环境用防爆电气设备通用要求》和GB3836．2—83《爆炸性环境用防爆电气设备隔爆型电气设备“d”，》的规定；电机功率范围为O．55—200kW，相对应的机座号范围是机座中心高为80—315nun；防爆标志为dI、dIIAT4、dIIBT4，分别适用于煤矿井下固定式设备或工厂IIA、IIB级，温度组别为T1—T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所；主体外壳防护等级为IP44，也可制成IP%4，接线盒防护等级为IP54；额定频率为50Hz，额定电压为380、1660、1140、380／660、660／140V；电机绝缘等级为F级，但按B级考核定子绕组的温升，具有较大的温升裕度。低压隔爆型三相异步电机派生系列的主要型号有：YB系列(dIIcT4)(机座中心高为80—315mm)，YBSO系列(小功率，机座中心高为63—90mm)，YBF系列(风机用，机座中心高为63—160mm)，YB—H系列(船用，机座中心高为80~280mm)，YB系列(中型，机座中心高为355—450mm)，YBK系列(煤矿用，机座中心高为100—315mm)，YB—W、B—TH、YB—WTH系列(机座中心高为80—315mm)，YBDF—WF系列(户外防腐隔爆型电动阀门用，机座中心高为80—315mm)及YBDC系列(隔爆型电容起动单相异步电机，机座中心高为71—100mm)和YBZS系列起重用隔爆型双速三相异步电机。另外，还有YB系列高压隔爆型三相异步电机(机座中心高为355~450mm，560—710mm)。行业联合设计的YB2系列已于1四年底通过了全国鉴定，将逐步取代YB系列，成为我国隔爆型三相异步电机的基本系列。YB2系列共15个机座号(机座中心高为63、355nmm)，功率范围为O．12—315kW。

主要特点

　　(1) 功率等级、安装尺寸及转速的对应关系与DIN42673一致，同时考虑到与YB系列 的继承性和Y2系列的互换性，作了必要调整，更加有效和适用。

　　(2) 全系列采用F级绝缘，温升按B级考核。

　　(3) 噪声限值比YB系列低，接近YB系列的I级噪声，振动限值与YB系列相当。

　　(4) 外壳防护等级提高到IP55。

　　(5) 全系列选用低噪声深沟球轴承，机座中心高在180mm以上电机设注排油装置。

　　(6) 电机散热片有平行水平分布和辐射分布两种，以平行水平分布为主。

　　(7) 主要性能指标达到20世纪90年代初国际先进水平。

增安型电机

　　它是在正常运行条件下不会产生电弧、火花或危险高温的电机结构上，再采取一些机械、电气和热的保护措施，使之进一步避免在正常或认可的过载条件下出现电弧、火花或高温的危险，从而确保其防爆安全性。

　　我国当前应用的低压增安型的基本系列是YA系列增安型三相异步电动机，它是Y系列(IP44)三相异步电机的派生产品。防爆性能符合GB3836．1—83《爆炸性环境用防爆电气设备通用要求》和GB3836．3—83《爆炸性环境用防爆电气设备增安型电气设备“e”》的规定；功率范围为O．55~90kW，相对应的机座中心高为80—280mm；防爆标志为eIITl、eIIT2、eIIT3，分别适用于工厂中具有温度组别为Tl—T3组爆炸性混合物并具有轻微腐蚀介质的场所；主体外壳的防护等级为IP54，接线盒防护等级为IP55；额定频率为50Hz，额定电压为380V；电机采用F级绝缘。

　　低压增安型电机派生系列的主要型号有：YASO系列小功率增安型三相异步电机(机座中心高为56—90mm)，YA—W、YA—WFl系列户外、户内防腐增安型三相异步电机(机座中心高为80—280mm)。

　　目前，已完成YA2、系列的行业联合设计工作，并正在组织试制，以取代YA系列。YA2全系列共15个机座号(机座中心高为63—355mm)，功率范围为0．12—400kW，将使我国增安型电机达到国际上同类产品20世纪80年代先进水平。

　　高压(6kV)增安型三相异步电机系列有：YA355—450，功率160—450kW；YA560—900，功率500—1800kW；YAm355—630水冷，功率220—2500kw；YAKK355~630空—空冷，功率185—2000kW。1999年试制生产的TAKW4000—20／2600、4000kW增安型无刷励磁同步电机，是适应炼油厂石油深加工加氢装置需要而发展的新型防爆电机。

其特点

　　(1)满足增安型防爆电机的要求，采取一系列可靠的防止火花、电弧和危险高温的措施，可以安全运行于2区爆炸危险场所。

　　(2)采用无刷励磁，设置旋转整流盘和静态励磁柜，励磁控制系统可靠；顺极性转差投励准确，无冲击；励磁系统失步保护可靠，再整步能力强；线路设计合理，放电电阻在工作中不发热；励磁电流调节范围宽。

　　(3)同步机、交流励磁机及旋转整流盘同轴。整流盘位于主电机和励磁机之间，或置于轴承座之外。

　　(4)外壳防护等级为IP54。

　　(5)采用F级绝缘，温升按B级考核。

　　(6)改变传统的下水冷为上水冷，即水冷却器置于电机上部。

　　(7)设增安型防潮加热器，固定在电机底部的罩内，用于停机时加热防潮用。

　　(8) 选优质原材料，电气及机械计算留有较大裕度，能满足运行可靠性和增安型电机的温度要求。

　　(9)设置有完善的监控措施；主接线盒内设置用于差动保护的增安型自平衡电流互感器；定子绕组埋设工作和备用的铂热电阻，分度号为Pt100；设漏水监控仪，监控水冷却器的泄漏；两端座式滑动轴承分别设现场温度显示仪表和远传信号端子。

正压型电机

　　是正压型电气设备的一种。

　　其结构特点是：

　　(1) 配置有一套完整的通风系统，电机内部不存在可能影响通风的结构死角。

　　(2) 外壳和管道由不燃材料制成，并具有足够的机械强度。

　　(3) 外壳及主管道内相对于外界大气保持足够大的正压。

　　(4) 电机须有安全保护装置(如时间继电器和流量监测器)，以保证足够的换气量， 还必须有壳内气压欠压的自动保护或报警装置。

　　(5) 外壳上的快开门或盖须有与电源联锁的装置。我国目前尚无统一的正压型电机系列产品。

无火花型电机

　　是指在正常运行条件下，不会点燃周围爆炸性混合物，且一般又不会发生点燃故障的电机。与增安型电机相比，除对绝缘介电强度试验电压、绕组温升、te(在最高环境温度下达到额定运行最终温度后的交流绕组，从开始通过起动电流时计起至上升到极限温度的时间)以及起动电流比不像增安型那样有特殊规定外，其他方面与增安型电机的设计要求一样。

　　无火花型电机符合GB3836．1—83和GB3836．8—87《爆炸性环境用防爆电气设备无火花型电气设备“n”》的规定。设计上注重电机的密封措施，主体外壳防护等级为IP54、IP55，接线盒为IP55。额定电压在660V以上的电机，其空间加热器或其他辅助装置的连接件应置于单独的接线盒内。

　　目前，国内已研制、生产了YW系列无火花型电机产品(机座中心高度为80~315mm)。防爆标志为nIIT3，适用于工厂含有温度组别为T1—T3组的可燃性气体或蒸气与空气形成的爆炸性混合物的2区场所。额定频率为50Hz，额定电压为380、660、380／660V，电机采用F绝缘，但按B级考核定子绕组的温升限值，具有较大的温升裕度及较高的安全可靠性，功率为0．55~200kW。

粉尘防爆电机

　　指其外壳按规定条件设计制造，能阻止粉尘进入电机外壳内或虽不能完全阻止粉尘进入，但其进入量不妨碍电机安全运行，且内部粉尘的堆积不易产生点燃危险，使用时也不会引起周围爆炸性粉尘混合物爆炸的电机。

其特点

　　(1) 外壳具有较高的密封性，以减少或阻止粉尘进入外壳内，即使进入，其进入量也不至于形成点燃危险。

　　(2) 控制外壳最高表面允许温度不超过规定的温度组别。目前，已用于国家粮食储备库的机械化设备上。粉尘防爆电气设备的国家标准为 GBl2476．1—90《爆炸性粉尘环境用防爆电气设备》。

发展趋势

矿用防爆电机

　　(1) 发展大功率电机：目前世界上采煤机的最大装机容量已超过1200kw，其驱动电机功率达600kW；相适应的采区工作面刮板输送机的最大装机容量已超过1500kW，其驱动电机功率已达725kW。国内目前的采煤机驱动电机最大功率是400kW，刮板输送机驱动电机最大功率是315kW。

　　(2) 发展3．3kV、6kV和IOkV级电压的矿用电机：这是因为普及综合机械化采煤机组后采区走向加长，导致电压降增大，同时大功率电机的使用也要求提高电压等级。

　　(3) 发展矿用双速电机：为了适应煤矿输送机低速起动和高速运行的工作需要，国外矿用刮板输送机都是采用双速电机驱动的。但目前国产矿用双速电机的功率范围、性能指标及配套控制开关的性能等与国外先进水平相比均有一定差距。

　　(4) 提高矿用电机的可靠性：矿用防爆电机的工况条件较差，电机频繁大负荷起动、负荷变化大、电压波动大、环境温度高且有一定的腐蚀性等，这些都影响电机的使用可靠性和寿命。

　　(5) 加快矿用防爆电机的更新换代。

　　(6) 统一矿用防爆电机的标准。

石化系统用防爆电机

　　(1) 增安型和无火花型电机的需求将呈上升趋势。石化系统的用户在使用实践中；已认识到发展我国增安型和无火花型电机的必要性。此外，大量20世纪70年代弓[进装置中配套的增安型、无火花型电机目前已到了采用合适的国产品替代的时候。

　　(2) 防爆电机的可靠性已越来越被石化系统用户关注。石化企业发展日趋装置大型化、运行连续化，要求系统运行实现长周期、免维修或少维修。因此，防爆电机就成为保证上述要求的关键设备。

　　(3) 防爆和高效变频调速电机已成为石化用户迫切要求开发的节能产品。近年已系列生产了YBx、YAX防爆高效电机，投入市场后很受用户欢迎。防爆电机节能有两方面工作：一是研制高效率防爆电机产品，二是大量开发各种防爆调速电机的专用产品，尤其是将具有巨大节能潜力的风机、泵和压缩机配套的电机设计为调速电机。

　　(4) 沿海石化企业的发展带来的新要求。我国沿海一带将建一批炼油厂，原油均需进口，而进口原油含硫量高、腐蚀性严重，因而要求防爆电机提高防腐性能；另外进口原油均需海运，其储油罐就需要配套高扬程大流量油泵的防爆电机。

　　(5) 我国西部石油工业的大发展，要求开发适于沙漠干热环境的防爆电机产品。加氢装置配套用的中大容量的增安型无刷励磁同步电机的市场需要将逐年增长。

标准功能

　　输出∶0.55至315kW

　　自通风（TEFC）

　　EFF2提高效率

　　铸铁框架∶905高达355M /升

　　安装∶B3T

　　保护等级∶等级IP55

　　鼠笼转子/铝压铸

　　不锈钢铭牌信息社会倡议316

　　温度类T4

　　连续的责任-中一

　　环境温度∶40℃，1000 m.a.s.l.

　　Regreasing乳头从帧225S /米以上

　　热敏电阻器150℃部分-每相1

　　在终端公制螺纹电缆入口箱

　　硬化定螺丝

　　内部DE和无损检测轴承盖，以防止火焰蔓延

　　加工金属与金属表面之间的框架和接线盒

　　逆变电源应用的理想选择*职务

　　环氧基漆计划∶拉尔5010

可选功能

　　单电压（其他电压）

　　增加安全终端型EEx日马达箱（）

　　保护等级：IP56等级，等级IP65或等级IP66

　　其他的安装配置

　　热保护∶电阻铂100空间加热器

　　空间加热器

分类

　　IEC标准∶1区;集团防爆

　　CENELEC的标准∶

　　集团防爆;类别2

　　注∶在区域分类1意味着汽车适合在第二区也曾经代表了一区的经营条件差超过2区。这同样适用于群体和类别∶型EEx d和型EEx德电动机适合在集团国际投资协议和第3类也。

应用

　　环境含有易燃气体或蒸气不断，间歇性或定期足够的金额产生爆炸性，易燃混合物产生的修理或维修服务等。第1区和2组IIA级及第IIB最常见的地点是那些下面的气体被发现存在∶油，石脑油，苯，氨，丙烷，diethylic乙醚，丙酮，乙醇，工业沼气，天然气。

　　主要应用包括风机，鼓风机，破碎机，输送系统，工厂，起重机和其他应用领域需要设防爆电机
