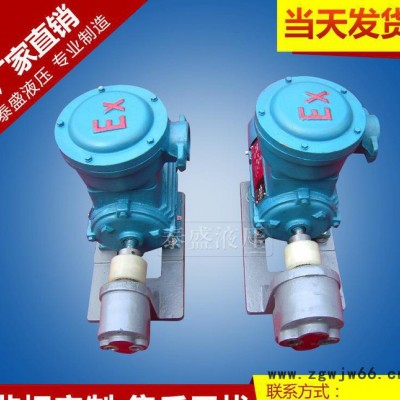

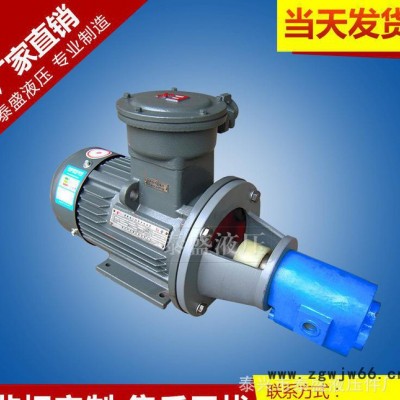

**WBZ-B16FB齿轮油泵防爆电机组 电动油泵液压管道泵

     本装置适用于稀油站中作为输送润滑油的立式齿轮油泵装置，也可用于液压传动系统作为动力源或输送无腐蚀的润滑液体介质，适用介质的粘度为N22-N460的工业润滑油或液压温度50℃±5℃。

二、型号说明

三、技术参数

四、技术规格

五、备注

1、本装置所使用润滑油为N22-N460工业润滑油，油液应清洁，无任何机械杂质。

2、装置的运转方向按标牌指示箭头为准。

3、使用时，若发现不吸油或油量不足时，应检查管道是否被堵塞，接头是否已扳紧，防止有空气进入或有泄漏情况

需配防防爆电机及变动电机功率时，订货请注明

     齿轮泵的概念是很简单的，即它的**形式**是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳体的内部类似“8”字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。来自于挤出机的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动**在两齿啮合时排出。

     在术语上讲，齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体**被机械性地挤排出来。因为液体是不可压缩的，所以液体和齿**不能在同一时间占据同一空间，这样，液体**被排除了。由于齿的不断啮合，这一现象**连续在发生，因而也**在泵的出口提供了一个连续排除量，每转一转，排出的量是一样的。随着驱动轴的不间断地旋转，泵也**不间断地排出流体。泵的流量直接与泵的转速有关。实际上，在泵内有很少量的流体损失，这使泵的运行效率不能达到100％，因为这些流体被用来润滑轴承及齿轮两侧，而泵体也绝不可能无间隙配合，故不能使流体100％地从出口排出，所以少量的流体损失是必然的。然而泵还是可以良好地运行，对大多数挤出物料来说，仍可以达到93％～98％的效率。

      对于粘度或密度在工艺中有变化的流体，这种泵不会受到太多影响。如果有一个阻尼器，比如在排出口侧放一个滤网或一个限制器，泵则会推动流体通过它们。如果这个阻尼器在工作中变化，亦即如果滤网变脏、堵塞了，或限制器的背压升高了，则泵仍将保持恒定的流量，直至达到装置中**弱的部件的机械极限(通常装有一个扭矩限制器)。对于一台泵的转速，实际上是有限制的，这主要取决于工艺流体，如果传送的是油类，泵则能以很高的速度转动，但当流体是一种高粘度的聚合物熔体时，这种限制**会大幅度降低。推动高粘流体进入吸入口一侧的两齿空间是非常重要的，如果这一空间没有填充满，则泵**不能排出准确的流量，所以PV值(压力×流速)也是另外一个限制因素，而且是一个工艺变量。由于这些限制，齿轮泵制造商将提供一系列产品，即不同的规格及排量(每转一周所排出的量)。这些泵将与具体的应用工艺相配合，以使系统能力及价格达到**优。

     PEP－II泵的齿轮与轴共为一体，采用通体淬硬工艺，可获得更长的工作寿命。“D”型轴承结合了强制润滑机理，使聚合物经轴承表面，并返回到泵的进口侧，以确保旋转轴的有效润滑。这一特性减少了聚合物滞留并降解的可能性。精密加工的泵体可使“D”型轴承与齿轮轴**配合，确保齿轮轴不偏心，以防齿轮磨损。Parkool密封结构与聚四氟唇型密封共同构成水冷密封。这种密封实际上并不接触轴的表面，它的密封原理是将聚合物冷却到半熔融状态而形成自密封。也可以采用Rheoseal密封，它在轴封内表上加工有反向螺旋槽，可使聚合物被反压回到进口。为便于安装，制造商设计了一个环形螺栓安装面，以使与其它设备的法兰安装相配合，这使得筒形法兰的制造更容易。

      PEP－II齿轮泵带有与泵的规格相匹配的加热元件，可供用户选配，这可保证快速加温和热量控制。与泵体内加热方式不同，这些元件的损坏只限于一个板子上，与整个泵无关。齿轮泵由一个独立的电机驱动，可有效地阻断上游的压力脉动及流量波动。在齿轮泵出口处的压力脉动可以控制在1％以内。在挤出生产线上采用一台齿轮泵，可以提高流量输出速度，减少物料在挤出机内的剪切及驻留时间，降低挤塑温度及压力脉动以提高生产率及产品质量
