| 电压 | 10/6kv |
|---|---|
| 产品认证 | CCC |
| 额定电压 | 10KV |
| 额定频率 | 50（hz） |
| 品牌 | 巴方 |
| 型号 | 高压无功就地补偿装置 |
| 加工定制 | 是 |
产品概述
巴方BF-2C-102高压**地无功补偿装置，适用于50Hz或60Hz系统中，与高压电动机或其他感性负载直接相关联，以补偿电动机感性无功，提高功率因数，降低线路和变压器的损耗，扩大降压及主变的有功输出，提高网络电压质量，起到节能节电和随机补偿的作用。
巴方BF-2C-102高压**地无功补偿装置可广泛应用于冶金、矿业、建材、石化、给排水等行业。
主要特点

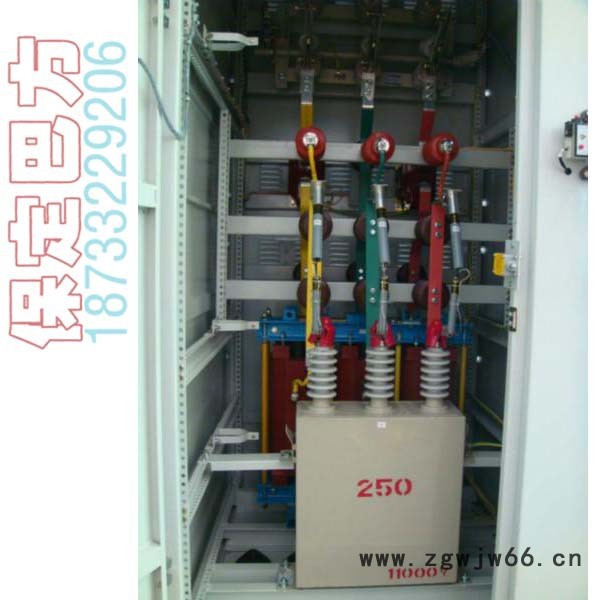

巴方BF-2C-102高压**地无功补偿装置采用**的高压补偿电容器，该电容器具有密封性能好、损耗低、体积小、可靠性高、运行温升低等优点。放电元件可使装置在脱离电网后5分钟内将残留电压降至50V以下。
巴方BF-2C-102高压**地无功补偿装置采用高压喷逐式熔断器或限流式熔断器作为单台电容器的短路保护，确保设备运行安全。
为限制投切电容器组引起的操作过电压和系统过电压，配置电容器专用的金属氧化物避雷器。

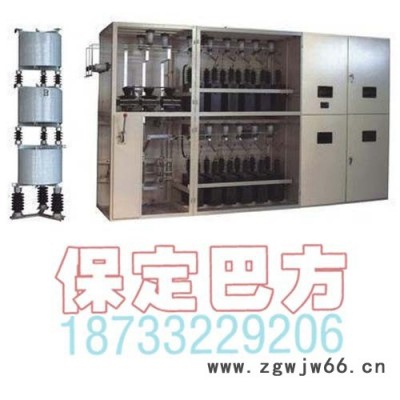

根据用户系统情况，可配置不同电抗率的电抗器来抑制谐波和合闸涌流。
为便于运行人员观察无功补偿设备运行情况，每相均配置独立的电流互感器和电流表。
装置配备高压带电显示器，电磁锁和观察窗，具有强制闭锁功能，确保维护人员的人身安全。
装置结构设计合理，使用方便，与负荷同投切，具有良好的热、动稳定性。
技术性能
装置允许在工频1.1倍额定电压下长期运行。在此运行状态下，包括所有谐波分量在内的电压峰值应不超过1.2√2Un。
巴方BF-2C-102高压**地无功补偿装置允许在由于过电压和高次谐波造成的有效值为1.3倍额定电流的稳态过电流下连续运行。
装置的实际电容与其额定电容之差不超过额定值的0～+10%，装置的任何两端子之间的电容量**大值与**小值之比不超过1.06。
产品型号
序号 装置型号 额定电压（kV） 额定容量（kvar） 并联电容器型号 电容器数量
使用环境条件
1、环境温度：-25～45℃，24小时内平均温度不超过+35℃
2、相对湿度：不超过85%
3、大气压力：80～110Kpa.
4、海拔高度：≤ 1000m
5、安装场所：巴方BF-2C-102高压**地无功补偿装置使用地点不允许有**危险的介质，周围介质中不应含有腐蚀金属相破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。
执行标准
JB7111-1993《高压并联电容装置》
GB50227-95《并联电容器装置设计规范》
GB/T11024.1-2001《标称电压1kV以上交流电力系统用并联电容器**部分及相关标准》
订货须知
1、用户在订货巴方BF-2C-102高压**地无功补偿装置时应注明产品的规格型号（包括额定电压、补偿容量）。
2、用户在订货时请注明投切方式。
3、如有其它特殊要求在订货时注明。
