| 产品认证 | CCC |
|---|---|
| 额定电压 | 10000V |
| 额定频率 | 50（hz） |
| 介电强度 | 10000（V） |
| 整机功耗 | 参照说明书 |
| 执行质量标准 | 国标 |
| 贸易属性 | 外贸+内贸 |
| 发货期限 | 15天 |
| 品牌 | 腾辉 |
| 型号 | TGWB |
| 加工定制 | 是 |
| 打样周期 | 5-6天 |

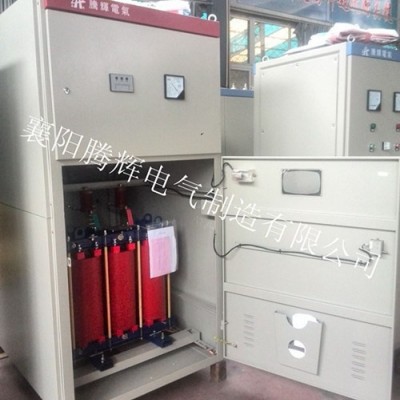

襄阳腾辉TGWB系列电动机无功**地补偿装置简介
一、概述
TGWB系列高压无功率**地补偿装置属于电容补偿，广泛用于冶金、矿业、建材、石化、给排水等行业的交流电力系统上，用于补偿系统无功功率，提高系统功率因数，实现节能降耗和改善电网质量的功能。
二、原理
把具有容性负荷的装置与感性负荷并联接在同一电路当容性负荷释放能量时，感性负荷吸收能量，而感性负荷释放能量时,容性负荷却在吸收能量。能量在两种负荷之间互相交换。感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿。
三、原理图
四、关键元器件
主要的元器件有高压真空接触器、电力电容器、电流互感器、避雷器、高压带电显示器、和高压喷逐式熔断器。
电容器采用损耗极低的金属膜绝缘材料作电解质，内部充满高稳定性无毒浸渍剂,具有较高的放电起始电压,温度变化小,可靠性高等特性。电容器内置放电电阻，使装置脱离电网后，5分钟内将残余电压降至50V以下
高压带电显示器和配套的电磁锁，可以确保设备可靠运行和人身安全
高压喷逐式熔断器和中性点不平衡保护作为单台电容器的内部故障保护。
如果有抑制谐波要求，可以增加电抗器。
电抗的大小可以测算。
五、选型参数
六、使用条件
1环境温度范围为-40~+45℃
2相对温度不超过95%
3海拔高度不超过2000m
4**高运行电压不超过额定电压的110%(过渡过程除外)
5**大负载电流不超过额定电流的130%(过度过程除外,并含谐波电流)
6周围介质无**及易燃危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃
7安装地点无剧烈震动及颠簸,安装倾斜度不大于5
8供电电源符合**标准规定,没有较强的谐波分量
七、订货须知
1用户提供额定电压、补偿容量及其它技术要求
2补偿装置进出线方式
3**高工作电压：不超过额定电压的110%（过渡过程除外**工作电流不超过电流的1.3倍
4有无抑制谐波要求，是否加电抗
TGWB高压电动机无功**地补偿装置属于非标定制产品，以上报价为常规配置参考价，如您对补偿装置有特殊要求，如需要指定品牌，腾辉公司技术工程师会根据您的具体要求报具体的价格，欢迎来电垂询；腾辉电气专业生产供应无功补偿装置。
