供应欧菱OL-XJKZ(GY)-X/XXX高压电机水泵巡检控制设备

产品概述

     高压电机水泵巡检控制设备主要是针对运用得越来越多的大型高压电机水泵而设计制造的巡检控制设备，随着我国工业的发展，为了保证工业企业的生产和消防，大型企业的泵站选用了6~10KV的高压电机作为水泵的驱动动力，这些电机功率大、电压高，需要配备高压启动设备，我公司研制的OL-XJKZ(GY)型巡检控制设备很好的解决了用一套高压设备既能启动运行高压电机又能进行日常巡检的问题。

产品配置

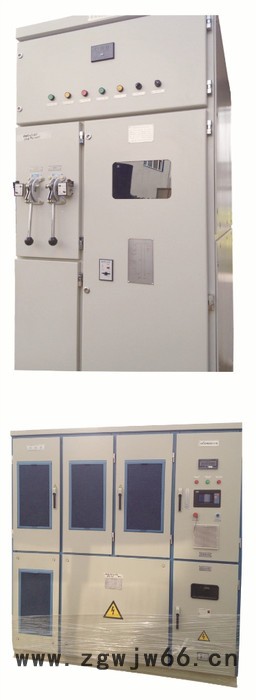

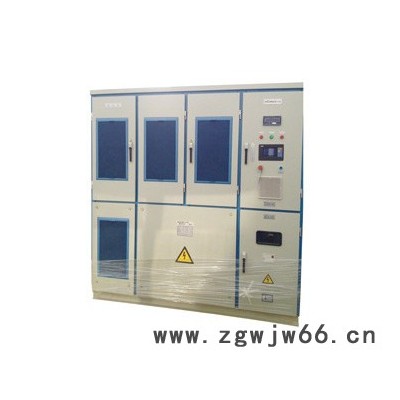

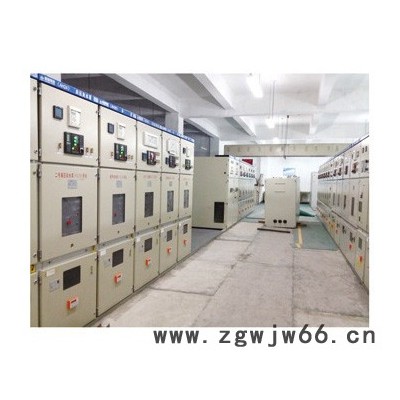

     高压电机水泵巡检控制设备由高压变频器柜、高压旁路柜、高压电机巡检柜组成，高压电机水泵可以单独启动运行，也可以做成一用一备互为备用。

     1、单台高压电机水泵的启动运
     单台高压电机水泵的运行过程是：首先通过高压变频器柜使高压电机启动，当启动转速达到额定转速时通过高压旁路柜切换到工频回路进入正常运行的工作状态；水泵电机的启动和停止，变频和工频控制回路的切换和互锁是通过低压控制室的PLC实现的，高压变频柜设带电显示器、综合保护器、电流互感器、电流表、五防锁及相关操作机构，确保高压变频柜的操作安全。

     2.一用一备高压电机水泵的启动运行：
     在一用一备的二台高压电机水泵配置中，需设二台高压旁路柜，当1#水泵运行时通过高压变频器使1#水泵电机启动，电机转速达到额定转速时切换到1#高压旁路柜，通过1#高压旁路柜接到工频回路，使1#水泵正常运行；在运行过程中如果1#水泵发生故障，1#水泵报警，1#高压旁路柜断电，2#水泵电机自动接到高压变频器回路，2#水泵电机通过高压变频器启动，电机转速达到额定转速时，切换到2#高压旁路柜，通过2#高压旁路柜接到工频回路，使2#水泵正常运行；二台水泵电机的启动和停止，变频和工频控制回路的互锁，1#、2#水泵控制回路的互锁都是通过低压控制室的PLC实现的，高压旁路柜设带电显示器、综合保护器、电流互感器、电流表、五防锁及相关操作机构，确保高压变频柜、高压旁路柜的操作安全。

     高压变频柜和高压旁路柜是2台互为联系又互锁的电控设备，通过低压控制室PLC的程序既可以实现2台水泵电机一用一备的运行，也可以实现一台变频和一台工频的运行以满足现场的需要，高压水泵控制系统设置了所有高压电机必须设置的各种报警信号，这些信号通过水泵巡检控制柜的触摸屏进行监控。

高压电机水泵巡检柜

     高压电机水泵巡检柜是日常对水泵系统进行巡检的设备，水泵长期闲置，安装使用的条件也比较恶劣，通过高压电机水泵巡检柜对水泵进行定周期、定时间、定转速的巡廻检测，可以使水泵长期保持在可靠的运行状态；我公司研制开发的智能巡检控制设备，采用可编程序控制器、人机界面等技术，控制高压系统的高压变频器，通过变频器输出的低频电流对水泵电机进行巡检，高压电机水泵巡检柜设置的各种模块能有效的接收系统内电路、管路的各种信号，巡检柜的人机界面显示系统的各种运行参数，当系统设备发生故障时及时发出报警信号，保障水泵系统的可靠运行，高压电机水泵巡检柜的问世，解决了用一套高压设备既能启动运行高压电机又能进行日常巡检的问题。

产品型号

     OL-XJKZ(GY)-X/XXX
     型号说明：OL:欧菱电气公司标识，XJKZ:巡检控制,(GY）：高压电机，-X:水泵电机的回路数，/XXX:水泵电机的**大功率.

外形尺寸

     单电机启动巡检：
     a) 高压变频柜1台（2150X1600X2450 宽X深X高）
     b) 高压旁路柜1台（1000X1600X2300宽X深X高）
     c) 巡检控制柜1台（800X600X2000宽X深X高）

     一用一备2台电机的启动巡检：
     a) 高压变频柜1台（2150X1600X2450 宽X深X高）
     b) 高压旁路柜2台（1000X1600X2300宽X深X高）
     c) 巡检控制柜1台（800X600X2000宽X深X高）（用于消防的高压电机水泵应配置高压双电源柜）

订货须知

     1. 提供水泵高压电机的铭牌参数：电压、电流、功率、功率因数、防护等级；
     2. 提供水泵管路的参数：管道压力、安装传感器的管道需提供传感器的种类、规格，安装电动阀的管路需提供电动阀电机功率；
