加工定制 | 是 |
---|---|
类别 | 齿轮减速机 |
齿轮类型 | 斜齿轮减速机 |
安装形式 | 卧式 |
布局形式 | 同轴式 |
齿面硬度 | 硬齿面 |
用途 | 减速机 |
输入转速 | 1450(rpm) |
额定功率 | 1.5(kw) |
输出转速范围 | 1500(rpm) |
许用扭矩 | 186(N.m) |
使用范围 | 1000 |
级数 | 单级 |
减速比 | 19.31 |
品牌 | 凯博 |
型号 | R37 |

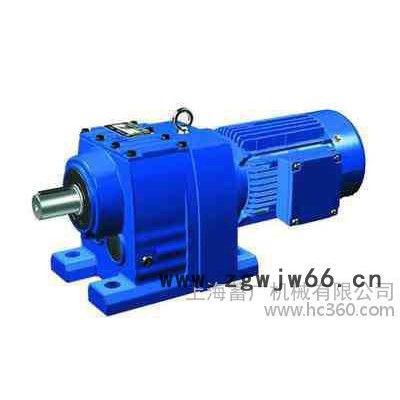

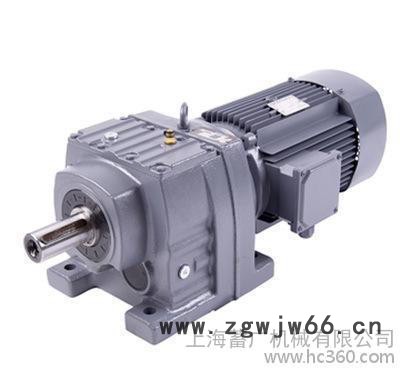

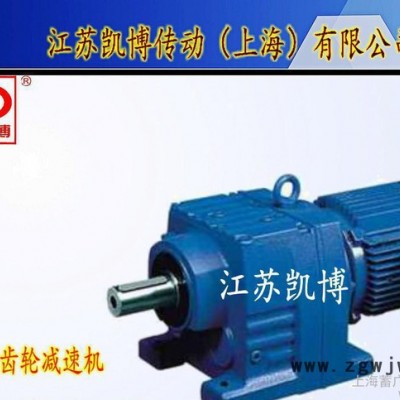

R系列斜齿轮硬齿面减速机
产品概述:
1、R斜齿轮硬齿面减速机振动小,噪音低,节能高;
2、R斜齿轮减速机是采用国际先进的传动机械模型优化设计而成;
3、能耗低,性能优越,R同轴式斜齿轮减速机效率高达95%以上;
4、选用**锻钢材料,钢性铸铁箱体,齿轮表面经过高频热处理;
5、经过精密加工,确保轴平行度和定位轴承要求,形成斜齿轮传动总成的减速机配置了各种类电机,组合成机电一体化,完全保证了减速电机产品使用质量特性。
性能特点:
1、小偏置输出,结构紧凑**大限度利用箱体空间,二级、三级在同一箱体内。
2、采用整体式铸造箱体,箱体结构刚度好,易于提高轴的强度和轴承寿命。
3、安装方式:底脚安装、法兰安装有大小法兰,易于选择。
4、实心轴输出,平均效率是二级96%、三级94%、R/R 组合平均效率85%。
5、专为搅拌设计的RM系列能承载较大的轴向力、径向力。
技术参数:
速比范围:R基本型3.33~289.74,RX型1.3~8.65,R/R组合型可达到27001
扭矩范围:R基本型85~18000 Nm,RX型20~1680 Nm
功率范围:R基本型0.18~160 kW,RX型0.18~132 Kw
结构形式:
R:轴伸式底脚安装 RF:法兰安装
R…F:底脚法兰安装 RM: 法兰安装带加长轴承箱
RX:单级底脚安装 RXF:单级法兰安装
减速机型号:
R17、R27、R37、R47、R57、R67、R77、R87、R97、R107、R137、R147、R167
RF17、RF27、RF37、RF47、RF57、RF67、RF77、RF87、RF97、RF107、RF137、RF147、RF167
RX37、RX57、RX67、RX77、RX87、RX97、RX107、RX127、RX157
RXF37、RXF57、RXF67、RXF77、RXF87、RXF97、RXF107、RXF127、RXF157
RS27、RS37、RS47、RS57、RS67、RS77、RS87、RS97、RS107、RS137、RS147、RS167
R27R17、R37R17、R47R37、R57R37、R67R37、R77R37、R87R57、R97R57、R107R77、 R137R77、 R147R77
