| 额定电压 | 380 |
|---|---|
| 额定频率 | 50 |
| 工作制 | S1 |
| 防护等级 | IP55 |
| 绝缘等级 | F |
| 安装形式 | B3 |
| 品牌 | 中船电气 |
| 型号 | 大同防爆电机YB3-90S-2 |

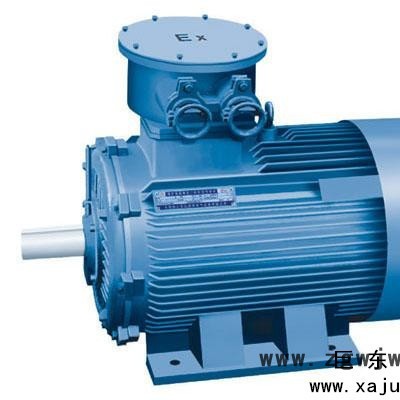

供应中船电气大同防爆电机YB3-90S-2
1.概述
供应中船电气大同防爆电机YB3-90S-2系列隔爆型三相异步电动机是我公司在根据**“十二五”规划节能减排更新换代的节能防爆电机基本系列替代YB2系列电机，本系列电机具有体积小、重量轻、外形美观、安全可靠运行、寿命长、性能优良、安装使用维护方便的特点。
本系列电动机的功率等级，安装尺寸符合国际电工委员会（IEC）标准，其对应关系与德国（DIN673）标准相同，有利于出口设备的配套和引进设备的备品备件。
本系列电动机防爆性能符合GB3836.1-2010≤**性环境**部分设备通用要求≥和GB3836.2-2010≤**性环境第二部分有隔爆外壳“d”保护的设备≥的规定，也符合IEC79-1，BS4683和EN50018的规定，制成隔爆型。防爆标识为ExdI Mb、ExdⅡA T4 Gb、ExdⅡB T4 Gb，使用有**性气体混合物存在的场所。
ExdI Mb适用于煤矿非采掘工作面具有甲烷或煤尘的**性混合物存在的工作环境。
Exd IIA T4 Gb适用于工厂用II类A级，温度级别为T1、T2、T3和T4组**性气体混合物存在的工作环境。
Exd IIB T4 Gb适用于工厂用II类B级，温度级别为T1、T2、T3和T4组**性气体混合物存在的工作环境。
2.电动机防爆标志代表的意义
3.结构说明
3.1电动机的隔爆结构为ExdI Mb、ExdⅡA T4 Gb、ExdⅡB T4 Gb。
3.2电动机的的主体外壳防护等级为IP55。
3.3电动机的冷却方式为IC410，IC411。
3.4电动机的绝缘等级为F级，定子绕组温升裕度大，寿命长。
3.5电动机有一个圆柱形轴伸，借联轴器或正齿轮传动。
3.6电动机转子采用铸铝结构。转子经过动平衡检测，电动机运转平稳，振动小，噪音小。
3.7电动机定，转子冲片采用高导磁，低损耗**电工硅钢片，电动机损耗低，效率高。
3.8电动机定子绕组采用高强度聚酯漆包圆铜线，并经VPI真空加压浸漆处理，成为一个完整的整体，绕组绝缘具有良好的电气，机械，防潮性能及热稳定性。
3.9电动机轴承用电动机专用低震动，低噪声轴承，机座号132以下才有双面密封轴承，在轴伸端装用波形弹簧垫圈，以适度压靠轴承，有效抑制电动机运转时产生的震动和噪声。机座号160以上采用内外盖结构，并在轴承部位挡圈轴向固定，有效地防止电动机转子的轴向串动。
3.10电动机风扇，风罩的材料。电动机采用防静电塑料风扇，其转动惯量小，损耗低，全系列风扇与轴采用键联接，运行可靠。风罩为钢板结构，在防止一定大小的外物侵入的前提下得到**大面积的通风量，使风路畅通。
4.电动机的使用条件
4.1电动机使用电气条件
4.1.1额定电压：380v、660V、1140V、380/660V、660/1140V
4.1.2额定频率：50Hz
4.1.3工作制：S1（连续工作）
4.2电动机使用环境条件
海拔出超过1000m，环境空气温度随季节而变化，为－20～+40°C的用户型环境。
