类型 | 气体传输泵 |
---|---|
材质 | 铸铁 |
原理 | 真空泵 |
真空度 | 高真空度 |
驱动方式 | 电动 |
性能 | 自动 |
用途 | 化工泵 |
输送介质 | 清水泵 |
功率 | 1.1KW(kw) |
极限压力 | -0.097M(pa) |
泵轴位置 | 卧式 |
抽气速率 | 7.5(l/s) |
抽气量 | 0.45立方/每分钟 |
重量 | 55(kg) |
品牌 | 群英真空 |
型号 | 2BV6-060 |
概述:
2BV6系列水环真空泵适用于抽除气体和水蒸气,吸水压力可以达到33mmbar绝压(97%真空泵)。当用变压器油作为工作液时(称为油环真空泵),吸气压力可达到6.7mbar绝压(99.3%真空泵),可以完全取代往复式真空泵。当真空泵在吸气压力接近极限真空长期工作时,应联接气蚀保护管,以对泵进行保护。作为压缩机用时,其压力**大至0.26MPa(绝压)。2BV系列水环真空泵作为新一代节能型产品,其以出色的性能及众多优点将全面取代同性能的SK、2SK、W、WY、WL系列水环真空泵、往复真空泵。

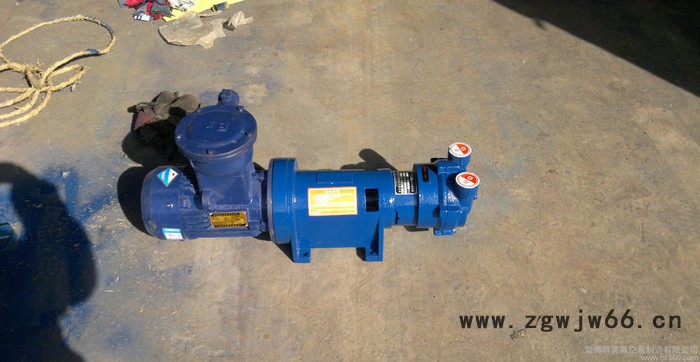

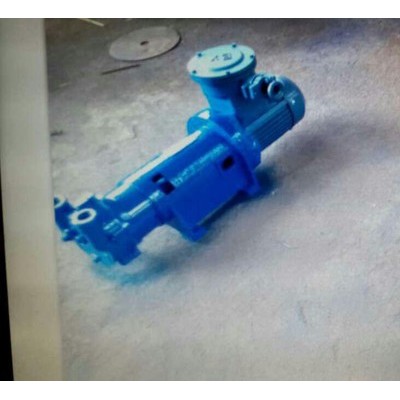

2BV6水环式真空泵/压缩机即在原始2BV5的基础上增加托架,使用防爆电机,泵的使用环境得到了扩展,其性能参数不变。
2BV真空泵由泵盖、泵体、圆盘,叶轮、机械密封、电动机等零部件组成。进气管排气管通过安装在泵盖上的园盘上的吸气孔和排气孔与泵腔相连,轴偏心地安装在泵体中,叶轮用平键固定在轴上,2BV真空泵两端面的部间隙由泵体和园盘之间的垫来调整,叶轮与泵盖上的园盘之间的间隙由园盘和泵体之间的垫来调整,叶轮两端面与泵盖上园盘之间间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及其极限压力。
2BV真空泵的密封采用机械密封,机械密封安装在叶轮和泵体间。由机械密封定出叶轮与泵体之间的间隙。在2BV真空泵盖上安装有园盘,园盘上设有吸、排气孔和柔性排气阀片,柔性阀片的作用是当叶轮叶片间的气体压力达到排气压力时,在排气口以前**将气体排出,减少了因气体压力过大而消耗的功率、从而降低率消耗。
1.泵盖 2.园盘 3.平键 4.叶轮 5.机械密封 6.泵体 7.托架8.电动机
2BV水环真空泵的主要用领域
◆真空过滤◆真空蒸馏◆真空消毒◆聚酯生产◆真空包装
◆食品干燥◆真空引水◆浸渍
◆塑料成型◆液体脱气◆手术室、医用吸痰
